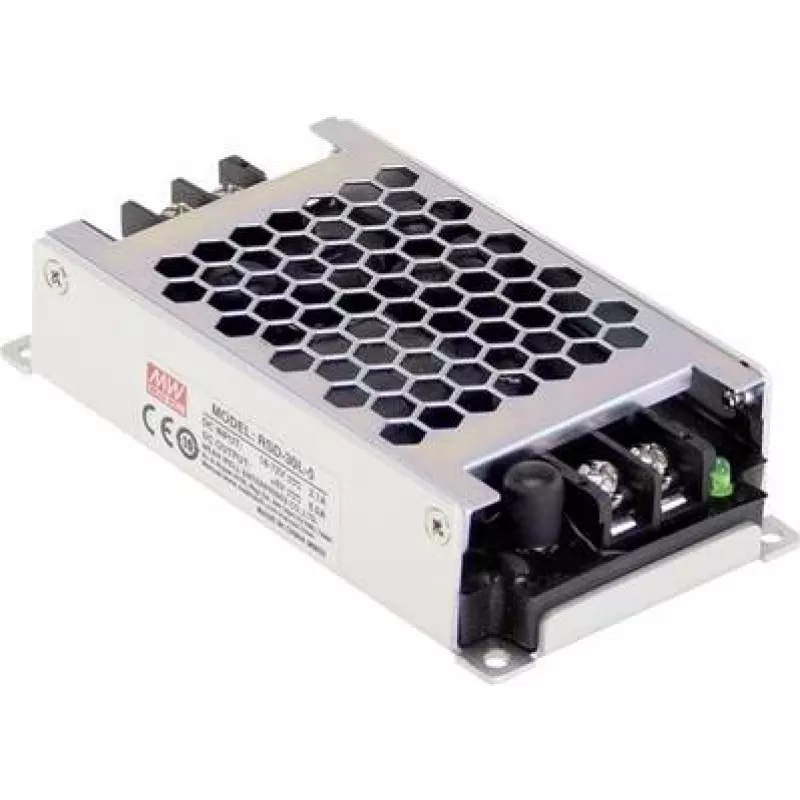

Netzteil/Wandler Mean Well RSD-30L-24, 30 W, 24 V Ausgang, 18–72 V Eingang

Mean Well RSD-30L-24 ist ein kompakter gekapselter DC-DC-Wandler, der eine geregelte 24-V-Ausgabe mit bis zu 1,25 A aus einem weiten Eingangsbereich von 18–72 V liefert. Mit 30 W Ausgangsleistung, EN50155-Bahnzulassung und 4000 V DC Eingangs-Ausgangs-Isolation ist dieses Netzteil/dieser Wandler für industrielle und automobile Umgebungen konzipiert und passt dank seiner kompakten Abmessungen (60 × 113 × 25 mm) in enge Einbausituationen. Das Gerät erfüllt die RoHS-Anforderungen und eignet sich zur Versorgung von 24-V-Geräten, Steuermodulen und batteriegestützten Systemen, bei denen eine zuverlässige DC-Wandlung und galvanische Trennung erforderlich sind.

Vorteile

Der RSD-30L-24 bietet einen weiten Eingangsspannungsbereich, der verschiedene Fahrzeug- und Industriestromquellen unterstützt und den Bedarf an zusätzlichen Wandlern reduziert. Seine geregelte 24-V-Ausgabe sorgt für einen stabilen Betrieb der angeschlossenen Geräte, während die 4000-V-DC-Isolation Schutz vor transienten Ereignissen und Erdschleifen bietet. Die Konformität mit EN50155 macht den Wandler für Bahn- und Transportanwendungen geeignet, und das kleine geschlossene Gehäuse vereinfacht die Installation auf engstem Raum. Die Effizienz und die integrierten Schutzfunktionen tragen zu einem zuverlässigen, langfristigen Betrieb unter anspruchsvollen Bedingungen bei.

Geeignet für

• Versorgung von 24-V-Sensoren, Aktoren und Steuermodulen in Fahrzeugen und Industriegeräten
• Batteriegestützte Systeme und USV-Eingangskonditionierung
• Bahn- und Schienenfahrzeugelektronik gemäß EN50155
• Kompakte Gehäuse und Installationen neben der DIN-Schiene mit begrenztem Platz

Wichtige Spezifikationen

• Eingangsspannung: 18–72 V DC
• Ausgangsspannung: 24 V DC
• Maximaler Ausgangsstrom: 1,25 A
• Ausgangsleistung: 30 W
• Isolation: 4000 V DC Eingang zu Ausgang
• Normen: EN50155-konform
• Abmessungen: 60 × 113 × 25 mm
• Geschützter gekapselter Wandler, geeignet für industrielle und automobile Nutzung

Anwendung

Verbinden Sie den Eingang des RSD-30L-24 mit einer geeigneten DC-Quelle im angegebenen Bereich von 18–72 V, wobei Sie auf die richtige Polarität und sichere Verdrahtung achten. Montieren Sie den geschlossenen Wandler an einem Ort mit ausreichender Belüftung und mechanischem Schutz unter Verwendung der vorhandenen Befestigungspunkte oder empfohlenen Befestigungselemente. Schließen Sie den 24-V-Ausgang an die Last an und stellen Sie sicher, dass die Gesamtlast den Nennwert von 1,25 A nicht überschreitet und dass der Leitungsquerschnitt und die Absicherung der örtlichen Elektropraxis entsprechen. Überprüfen Sie die Ausgangsspannung unter Last und stellen Sie einen stabilen Betrieb sicher, bevor Sie das Gerät in den Dauerbetrieb nehmen.

Empfehlungen

Für beste Ergebnisse verwenden Sie einen geeigneten Eingangsschutz (Sicherung oder Schutzschalter) und eine Überspannungsunterdrückung bei der Integration in Fahrzeug- oder Bahnsysteme. Halten Sie die Umgebungstemperatur innerhalb des Nennbereichs des Geräts und vermeiden Sie ein Abdecken des Gehäuses, um eine ordnungsgemäße Wärmeableitung zu gewährleisten. Befolgen Sie bei sicherheitskritischen oder Fahrgastanwendungen die einschlägigen Installationsnormen und führen Sie regelmäßige Inspektionen der Anschlüsse und der Befestigung durch.
