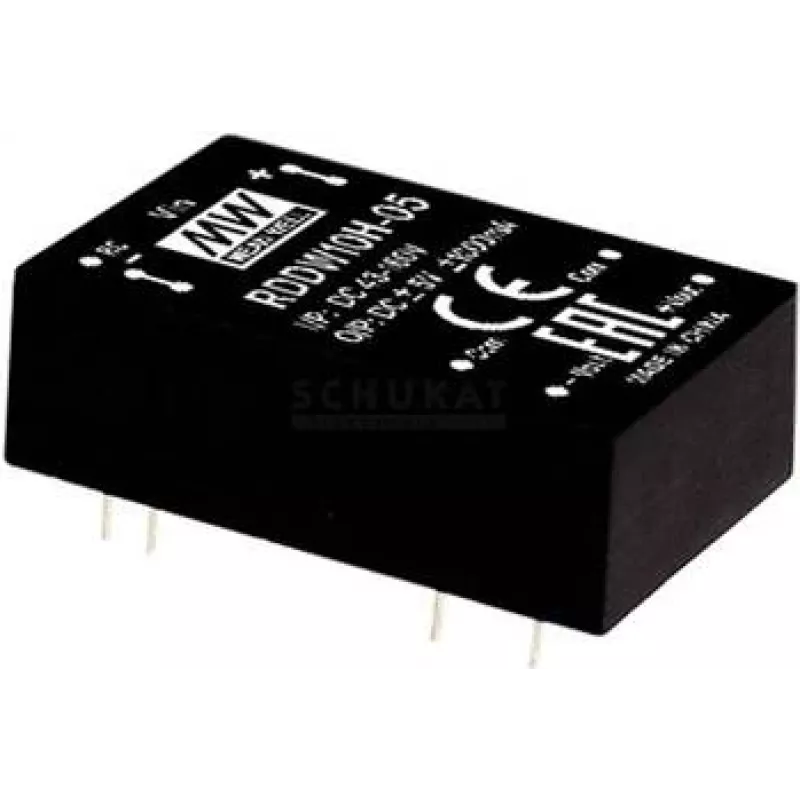

Netzteil/Wandler MEAN WELL RDDW10H-05, 10 W, Eingang 43–160 V, Ausgang 5 V

MEAN WELL RDDW10H-05 ist ein kompakter DC-DC-Dual-Ausgangswandler für die Bahntechnik, der einen weiten Eingangsspannungsbereich von 43–160 VDC akzeptiert und einen geregelten ±5 V Ausgang mit ±1 A pro Schiene liefert. Das Modul bietet eine 1,5 kVDC Eingangs-Ausgangs-Isolation, eine DIP-Durchsteckgehäuse für einfache Leiterplattenmontage und eine Remote-Ein/Aus-Steuerung. Mit einem Gewicht von ca. 16 g und einer Nennleistung von 10 W ist es RoHS-konform und für eingebettete Systeme, Industrieelektronik und batteriegestützte Anwendungen vorgesehen.

Vorteile

Der RDDW10H-05 bietet einen weiten Eingangsbereich, der für Bahn- und Industrie-Stromschienen geeignet ist, kompakte Abmessungen und geringes Gewicht für platzbeschränkte Designs sowie eine eingebaute Isolation zur Verbesserung der Systemsicherheit. Das DIP-Durchsteckgehäuse vereinfacht den Austausch und die Montage in Leiterplatten-Layouts, während die Remote-Ein/Aus-Steuerung eine einfache Energieverwaltung in eingebetteten Designs ermöglicht. Die Großverpackung unterstützt die Serienfertigung.

Geeignet für

• Bahn- und Fahrzeugelektronik
• Eingebettete und industrielle Steuerungssysteme
• Batteriegestützte oder Backup-Stromanwendungen
• Leiterplattenbestückungen in der Serienfertigung

Technische Hauptspezifikationen

• Hersteller: MEAN WELL
• Modell / MPN: RDDW10H-05
• Nennleistung: 10 W
• Eingangsspannung: 43–160 VDC
• Ausgang: ±5 VDC, ±1 A pro Schiene
• Isolation: 1,5 kVDC Eingang zu Ausgang
• GehäVerwendung: DIP-Durchsteck
• Fernsteuerung: Remote-Ein/Aus
• Gewicht: ~16 g
• Konformität: RoHS
• EAN: 4021087048644

Verwendung

Montieren Sie den RDDW10H-05 im DIP-Durchsteckgehäuse auf der Leiterplatte gemäß der vom Hersteller empfohlenen Footprint und beachten Sie die korrekte Polarität für Eingangs- und Ausgangsanschlüsse. Legen Sie die Eingangsspannung im Bereich von 43–160 VDC an. Verwenden Sie den Remote-Ein/Aus-Pin gemäß Datenblatt, um den Ausgang nach Bedarf ein- oder auszuschalten. Stellen Sie sicher, dass die Ausgänge innerhalb der ±1 A Grenzen belastet werden und sorgen Sie für eine angemessene Wärmeableitung entsprechend der Anwendungsumgebung und des Leiterplatten-Layouts.

Empfehlungen

Für einen zuverlässigen Betrieb gestalten Sie die Leiterplatte mit ausreichenden Kriech- und Luftstrecken für 1,5 kV Isolation, integrieren Sie Eingangsfilter und Überspannungsschutz für Bahnumgebungen und befolgen Sie die Anwendungshinweise von MEAN WELL für das Wärmemanagement und die Verdrahtung der Remote-Ein/Aus-Funktion. Überprüfen Sie die Ausgänge unter den vorgesehenen Lastbedingungen und im tatsächlichen Umgebungstemperaturbereich.
