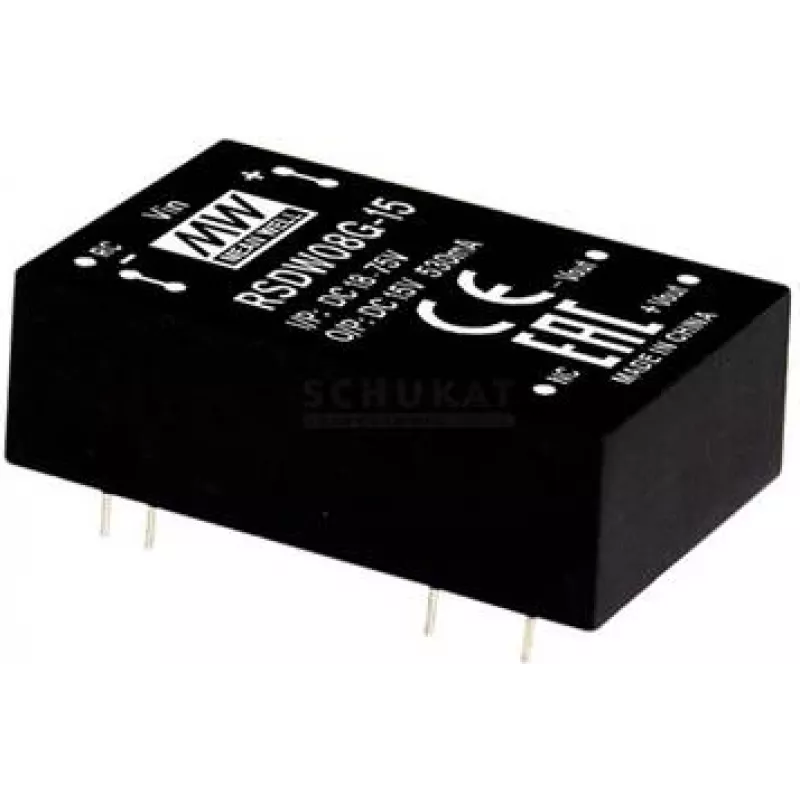

Netzteil/Wandler MEAN WELL RDDW08G-15, 8 W, Eingang 18–75 V, Ausgang 15 V

MEAN WELL RDDW08G-15 ist ein 8 W DC-DC-Wandler, der für die kompakte, zuverlässige Umwandlung von breiten DC-Eingängen in isolierte ±15 V Ausgänge entwickelt wurde. Das Modul akzeptiert eine Eingangsspannung zwischen 18 und 75 V und liefert duale Ausgänge von ±15 V mit Nennströmen, die für stromsparende Industrieelektronik, eingebettete Systeme und LED-Treiberversorgungen geeignet sind. Untergebracht in einem DIP-Durchsteckgehäuse mit Fern-EIN/AUS-Funktion und 1,5 kVDC Eingangs-Ausgangs-Isolierung ist dieser Wandler für Anwendungen vorgesehen, die galvanische Trennung und eine kleine Grundfläche erfordern.

Vorteile

Der Wandler bietet einen weiten Eingangsbereich, der gängige Industrie- und Fahrzeugspannungsnetze abdeckt und so die Kompatibilität mit verschiedenen Gleichstromquellen gewährleistet. Seine dualen ±15 V Ausgänge stellen symmetrische Spannungsversorgungen für analoge und Mixed-Signal-Schaltungen bereit, während die Nennleistung und der Nennstrom ihn für stromsparende Steuerelektronik geeignet machen. Die 1,5 kVDC Isolierung verbessert die Sicherheit und Störfestigkeit zwischen Eingangs- und Ausgangskreisen. Das DIP-Durchsteckgehäuse erleichtert die mechanische Montage und das Löten in PCB-Designs, und die Fern-EIN/AUS-Funktion ermöglicht eine flexible Leistungssteuerung.

Geeignet für

• Industrielle Steuermodule und Automatisierungselektronik
• Eingebettete Systeme und mikrocontrollerbasierte Designs, die ±15 V Spannungsversorgungen benötigen
• Bahn- und Transportelektronik mit weiten DC-Versorgungsspannungen
• Stromsparende analoge Frontends, Sensoren und Signalaufbereitungsschaltungen
• LED-Treiber-Hilfsversorgungen und kleine Leistungssubsysteme

Wichtige Spezifikationen

• Ausgangskonfiguration: duale symmetrische Ausgänge, ±15 V
• Gesamtleistung: 8 W
• Nennausgangsstrom: ca. ±0,265 A pro Zweig
• Eingangsspannungsbereich: 18–75 V DC
• Isolierung: 1,5 kV DC Eingangs-Ausgangs-Isolierung
• Gehäusetyp: DIP-Durchsteckmontage
• Steuerfunktion: Fern-EIN/AUS-Funktion
• Konformität: RoHS-konforme Konstruktion

Verwendung

Schließen Sie die Eingangsklemmen an eine stabile Gleichstromquelle innerhalb des angegebenen Bereichs von 18–75 V an und beachten Sie die richtige Polarität. Montieren Sie das DIP-Gehäuse in die für Durchstecklötung geeignete PCB-Fläche und sorgen Sie für ausreichend Freiraum zur Wärmeableitung. Verwenden Sie den Fern-EIN/AUS-Steuerpin gemäß den Logikpegeln des Herstellers, um die Ausgänge ein- oder auszuschalten. Überprüfen Sie die Ausgangsspannungen unter Lastbedingungen, die nahe den erwarteten Betriebsströmen liegen, und wenden Sie geeignete Entkopplung und Filterung an den Ausgangszweigen für empfindliche analoge Schaltungen an.

Empfehlungen

Betreiben Sie den Wandler innerhalb der angegebenen Grenzen für Eingangsspannung und Ausgangsstrom, um die Zuverlässigkeit zu erhalten. Sorgen Sie für eine angemessene Wärmeableitung auf Platinenebene und setzen Sie das Modul keinen übermäßigen Umgebungstemperaturen aus. Fügen Sie bei Verwendung in rauschempfindlichen Anwendungen lokale Filterung hinzu und befolgen Sie die empfohlenen PCB-Layout-Praktiken, um die Kopplung zwischen Eingangs- und Ausgangskreisen zu minimieren.
