Netzteil/Wandler MEAN WELL NID65-24 — 65 W, 24 V Ausgang, 30–53 V Eingang, RoHS, kompakt 26 × 50,8 × 11 mm

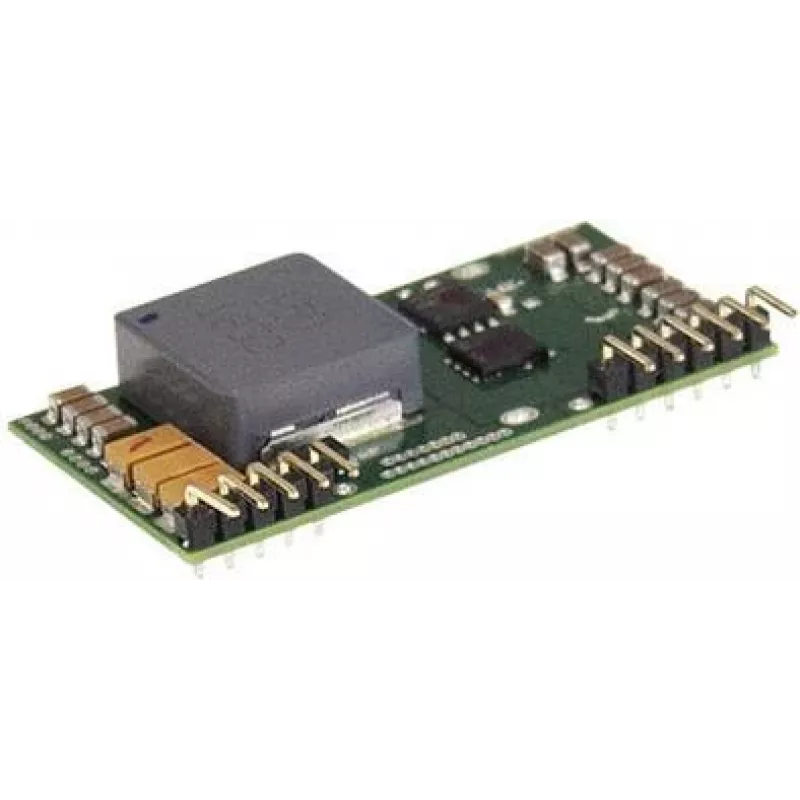

MEAN WELL NID65-24 ist ein kompakter DC-DC-Wandler, der 65 W Leistung mit einer geregelten 24-V-Ausgangsspannung liefert. Als nicht isoliertes Open-Frame-Modul im SIP-Gehäuse für die Leiterplattenmontage konzipiert, akzeptiert er einen weiten Eingangsbereich von 30–53 V DC und liefert bis zu 2,7 A Ausgangsstrom. Das Gerät verfügt über eine Fern-Ein/Aus-Steuerung und ist für Installationen mit begrenztem Platz auf der Platine dimensioniert, mit Abmessungen von 26 × 50,8 × 11 mm. Es erfüllt die RoHS-Anforderungen und ist für den Einsatz in der industriellen Steuerung, in eingebetteten Systemen und anderen Anwendungen vorgesehen, die eine zuverlässige Gleichstromwandlung auf Leiterplatten erfordern.

Vorteile

Der Wandler bietet eine hohe Leistungsdichte auf sehr kleiner Grundfläche und ermöglicht die Stromwandlung dort, wo der Platz begrenzt ist. Der weite Eingangsbereich von 30–53 V deckt typische Fahrzeug-, Telekommunikations- und Industrieversorgungsspannungen ab, während der geregelte 24-V-Ausgang eine stabile Stromversorgung für nachgeschaltete Elektronik bereitstellt. Der SIP-Formfaktor für die Leiterplattenmontage vereinfacht die Integration in Designs auf Platinenebene, und die Fern-Ein/Aus-Funktion ermöglicht eine externe Steuerung für Leistungssequenzierung und Energieeinsparung. Die RoHS-Konformität unterstützt umweltbewusste Designs.

Geeignet für

• Industrielle Steuerungssysteme und SPS-Module
• Stromversorgungsschienen für eingebettete Systeme und Einplatinencomputer
• Telekommunikationsausrüstung und Netzwerkgeräte
• Batteriegestützte Systeme und Fahrzeugelektronik mit 30–53-V-Bussen
• Platzsparende Leiterplattendesigns und modulare Stromversorgungsbaugruppen

Technische Daten

• Ausgangsspannung: 24 V DC
• Maximale Ausgangsleistung: 65 W
• Maximaler Ausgangsstrom: 2,7 A
• Eingangsspannungsbereich: 30–53 V DC
• Topologie: nicht isolierter DC-DC-Wandler (Open-Frame)
• Gehäusetyp: SIP, Leiterplattenmontage
• Abmessungen: 26 × 50,8 × 11 mm
• Fernsteuerung: Ein/Aus-Pin für externe Aktivierung/Deaktivierung
• Umweltkonformität: RoHS

Verwendung

Montieren Sie das Modul direkt auf der Leiterplatte und befolgen Sie dabei die empfohlenen Footprint- und Lötrichtlinien des Herstellers. Schließen Sie die Eingangsversorgung innerhalb des 30–53-V-DC-Bereichs an die dafür vorgesehenen Eingangspins an und entnehmen Sie den geregelten 24-V-Ausgang unter Beachtung der Polarität von den Ausgangspins. Verwenden Sie die Fern-Ein/Aus-Steuerung, um den Ausgang während der Leistungssequenzierung zu aktivieren oder zu deaktivieren; stellen Sie sicher, dass das Steuersignal den spezifizierten Logikpegeln des Wandlers entspricht. Sorgen Sie für ein angemessenes Wärmemanagement auf der Leiterplatte für den Dauerbetrieb unter Volllast und implementieren Sie bei Bedarf eine Eingangs-/Ausgangsfilterung und einen Transientenschutz für die Anwendung.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb halten Sie die Eingangsspannung innerhalb des angegebenen Bereichs und vermeiden Sie einen längeren Betrieb bei maximaler Umgebungstemperatur ohne ausreichende Kühlung auf Leiterplattenebene. Verwenden Sie geeignete Entkopplungs- und Transientenunterdrückungsmaßnahmen an den Eingangs- und Ausgangsleitungen und befolgen Sie die Layout- und Erdungsrichtlinien des Herstellers, um EMV-Störungen zu minimieren und eine stabile Regelung zu gewährleisten.
