Netzteil/Wandler Mean Well NID65-12, 65 W, 12 V Ausgang, Eingang 20–53 V, RoHS

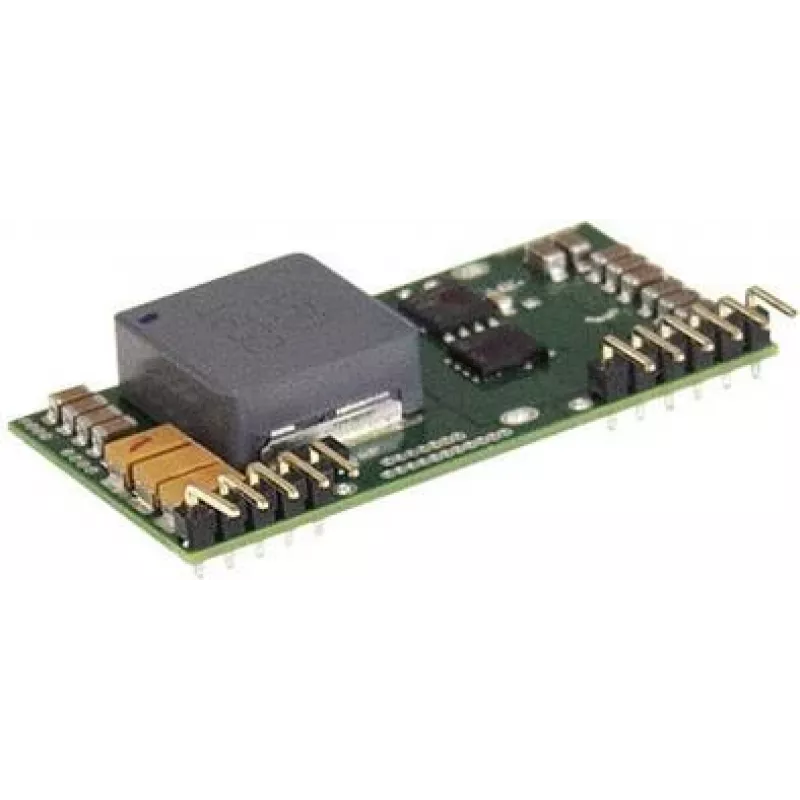

Der Mean Well NID65-12 ist ein kompakter DC-DC-Wandler, der eine geregelte 12-V-Ausgangsspannung bis zu 65 W aus einem weiten 20–53-V-DC-Eingangsbereich liefert. Sein offener SIP-Rahmen zur Leiterplattenmontage und die geringe Stellfläche (26 × 50,8 × 11 mm) machen ihn für platzbeschränkte Designs geeignet, bei denen eine stabile 12-V-Versorgung erforderlich ist. Der Wandler ist eine nicht isolierte Abwärtslösung mit Fern-EIN/AUS-Steuerung und RoHS-Konformität für Anwendungen in der Telekommunikation, industriellen Steuerungen und eingebetteten Systemen.

Vorteile

Der NID65-12 liefert bis zu 4,9 A bei 12 V mit effizienter DC-DC-Wandlung über einen breiten Eingangsspannungsbereich und reduziert so die Notwendigkeit mehrerer Stromversorgungsschienen. Sein SIP-Gehäuse und das offene Rahmendesign ermöglichen die direkte Leiterplattenmontage und eine effiziente Wärmeableitung. Die Fern-EIN/AUS-Funktion erlaubt eine Systemleistungsverwaltung, während die RoHS-Konformität die Einhaltung von Umweltstandards für Materialien sicherstellt. Die kompakten Abmessungen des Geräts unterstützen die Integration in dicht bestückte Baugruppen.

Geeignet für

• Telekommunikationsausrüstung und Netzwerkgeräte
• Industrielle Steuermodule und Automatisierungssysteme
• Eingebettete Systeme und Einplatinencomputer
• Kassenterminals und kompakte Geräte
• Batteriebetriebene oder fahrzeuggebundene DC-Systeme mit 20–53 V Eingang

Technische Daten

• Ausgangsspannung: geregelte 12 V DC
• Ausgangsstrom: bis zu 4,9 A (Gesamtausgangsleistung bis zu 65 W)
• Eingangsspannungsbereich: 20–53 V DC
• Topologie: nicht isolierter DC-DC-Abwärtswandler
• GehäVerwendung: offener SIP-Rahmen für Leiterplattenmontage
• Steuerung: Fern-EIN/AUS-Steuerpin
• Größe: kompakte Stellfläche für platzbeschränkte Layouts geeignet
• Konformität: RoHS-konform

Verwendung

Montieren Sie den Wandler direkt auf einer Leiterplatte mit den SIP-Pins und befolgen Sie die vom Hersteller empfohlenen Footprint- und Lötrichtlinien. Schließen Sie den DC-Eingang im angegebenen Bereich von 20–53 V an und führen Sie den 12-V-Ausgang mit geeigneter Verkabelung und Entkopplung zur Last. Verwenden Sie den Fern-EIN/AUS-Pin, um den Ausgang von einem Systemcontroller oder Logiksignal aus zu aktivieren oder zu deaktivieren, wobei die erforderlichen Steuerspannungspegel einzuhalten sind. Sorgen Sie für ausreichende Kupferfläche oder thermische Vias auf der Leiterplatte zur Wärmeableitung, wenn nahe der maximalen Last betrieben wird.

Empfehlungen
