Netzteil/Wandler Mean Well MPM-30-24, 30 W, 24 V Ausgang, 80–264 V Eingang

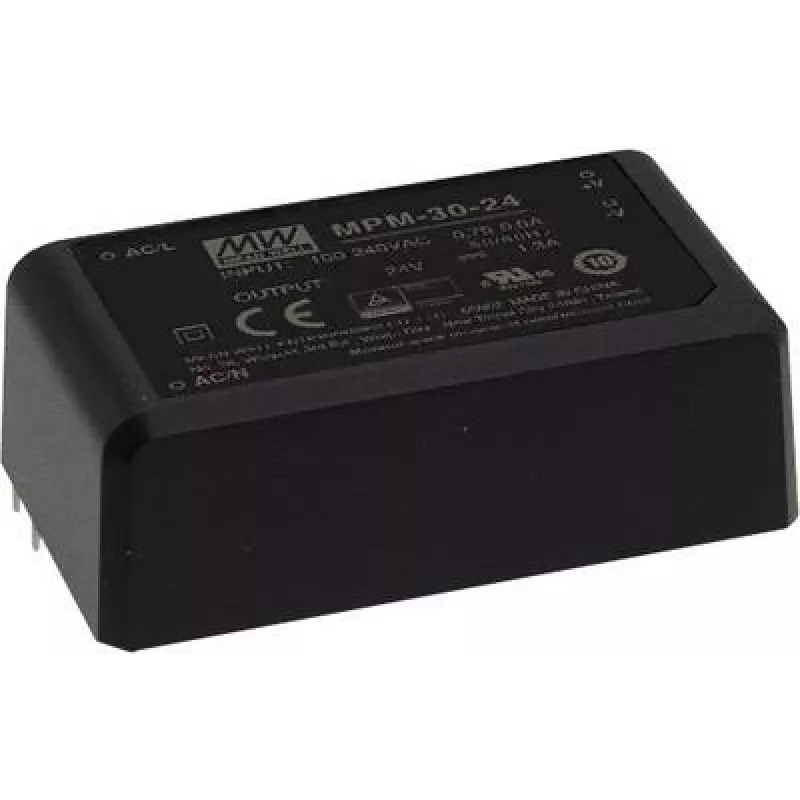

Mean Well MPM-30-24 ist ein kompaktes AC‑DC-Netzteil/Wandler, das eine feste 24-V-DC-Ausgangsspannung mit einer Nennleistung von 30 W liefert. Das Gerät akzeptiert einen universellen AC-Eingang von 80 bis 264 V und stellt einen geregelten 24-V-Ausgang mit bis zu 1,3 A bereit. Entwickelt für die Leiterplatten-Durchsteckmontage und in gekapselter Bauweise, eignet sich das Modul für DIN-Schienen- oder eingebettete Installationen, bei denen eine zuverlässige 24-V-Niederspannungsversorgung benötigt wird. Das Design umfasst verstärkte Isolationsniveaus, die für medizinische und industrielle Steuerungsumgebungen geeignet sind, und behält dabei eine geringe Grundfläche von 39 × 69,5 × 24 mm sowie die Konformität mit den RoHS-Nachhaltigkeitsanforderungen bei.

Vorteile

Das Netzteil bietet einen weiten Eingangsspannungsbereich, der weltweite Netzspannungen unterstützt und den Bedarf an separaten Konvertern reduziert. Das gekapselte Einzelausgangsdesign gewährleistet eine elektrische Trennung und den Schutz interner Komponenten, was die Langlebigkeit in industriellen und medizinischen Anwendungen verbessert. Die Durchsteckmontage auf der Leiterplatte vereinfacht die Integration in kundenspezifische Baugruppen, während die geringen Abmessungen den Einbau in platzbeschränkten Geräten ermöglichen. Das Produkt bietet einen stabilen 24-V-Ausgang, der für Steuermodule und kleine Automatisierungsgeräte geeignet ist, mit Sicherheitsmaßnahmen wie verstärkter Isolierung für einen verbesserten Anwenderschutz.

Geeignet für

• Industrielle Steuerungssysteme und SPS-Module, die eine stabile 24-V-Versorgung benötigen
• Automatisierungsausrüstung und kleine Antriebselektronik
• Eingebettete und Leiterplatten-basierte Stromversorgungslösungen in kompakten Gehäusen
• Medizinische Geräte und Ausrüstung, bei denen eine verstärkte Isolierung erforderlich ist
• Ersatz oder Aufrüstung von externen Niederspannungsnetzteilen in Installationen

Technische Spezifikationen

• Ausgangsspannung: 24 V DC
• Nennausgangsleistung: 30 W
• Maximaler Ausgangsstrom: 1,3 A
• Eingangsspannungsbereich: 80–264 V AC (universeller Netzeingang)
• Montageart: Leiterplatten-Durchsteckmontage (geeignet für eingebettete Baugruppen)
• Konstruktion: gekapseltes Einzelausgangsmodul
• Isolierung: verstärkte Isolierung (2xMOPP), geeignet für höhere Sicherheitsanforderungen
• Abmessungen: 39 × 69,5 × 24 mm
• Konformität: RoHS

Verwendung

Montieren Sie das Modul auf der Leiterplatte unter Verwendung der vorgesehenen Durchstecklötpads und Lötstellen und achten Sie auf die korrekte Polarität des 24-V-Ausgangs. Sorgen Sie für ausreichenden Abstand und Wärmemanagement auf der Platine; obwohl gekapselt, benötigt das Gerät Platz für die Wärmeableitung bei Dauerlast. Schließen Sie die Netzspannung im angegebenen Bereich von 80–264 V an und überprüfen Sie die Eingangsverdrahtung und die Schutzleiterverbindungen gemäß den örtlichen Elektrovorschriften. Testen Sie die Ausgangsspannung unter Leerlauf- und Volllastbedingungen, um eine stabile Regelung vor der endgültigen Montage zu bestätigen.

Empfehlungen

Für einen zuverlässigen Betrieb vermeiden Sie den Dauerbetrieb mit maximalem Nennstrom, ohne das thermische Verhalten auf Platinenebene zu überprüfen. Verwenden Sie eine geeignete Absicherung und einen Überspannungsschutz auf der AC-Seite und fügen Sie eine Ausgangsfilterung oder Transientenunterdrückung hinzu, wenn die angeschlossenen Geräte empfindlich auf Schaltgeräusche reagieren. Stellen Sie bei der Verwendung in medizinischen Anwendungen sicher, dass das gesamte Systemdesign zusätzlich zur verstärkten Isolationsbewertung des Moduls die geltenden Sicherheitsnormen erfüllt.
