Netzteil/Wandler MEAN WELL DETN02L-15, 2 W, Eingang 4,5–5,5 V, Ausgang 15 V, RoHS

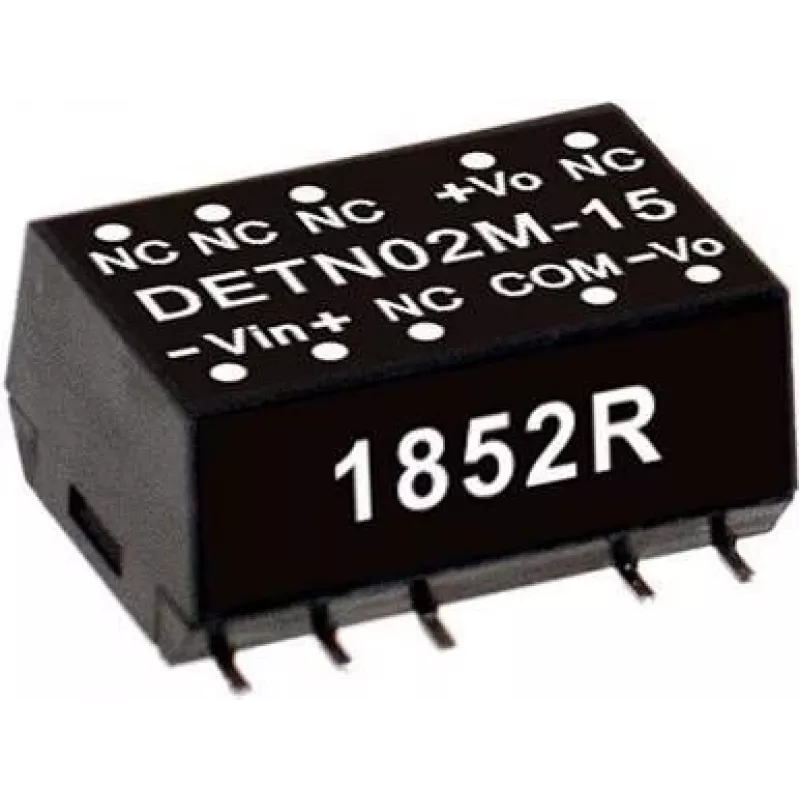

MEAN WELL DETN02L-15 ist ein kompakter DC‑DC-Wandler/Inverter zur Leiterplattenmontage, der für Anwendungen mit geringer Leistung konzipiert ist. Das Modul akzeptiert einen 4,5–5,5 V DC-Eingang und liefert zwei symmetrische Ausgänge von ±15 V bei ungefähr ±0,067 A (Gesamtausgangsleistung 2 W). Als SMD-Bauteil mit einer geringen Tiefe von 15,2 mm und gemäß RoHS-Standards gefertigt, ist es für eingebettete Elektronik, Industriemodule und Kleingeräte vorgesehen, die zuverlässige bipolare Niederspannungsschienen aus einer einzelnen 5-V-Versorgung benötigen.

Vorteile

Der Wandler liefert stabile doppelte ±15-V-Ausgänge aus einem Niederspannungseingang in einem kleinen oberflächenmontierbaren Formfaktor und ermöglicht so kompakte Leiterplattenlayouts und automatisierte Bestückung. Sein Kurzschlussschutz (0,5 Sekunden) schützt die angeschlossene Schaltung vor längeren Fehlern, während die RoHS-Konformität die Umwelt- und Regulierungsanforderungen unterstützt. Das 2-W-Design mit geringer Leistung minimiert die Wärmeentwicklung und eignet sich für Umgebungen mit begrenztem Platz- und Wärmebudget.

Geeignet für

• Eingebettete Systeme und Mikrocontrollerplatinen, die bipolare Analogspannungen benötigen
• Sensormodule und Signalaufbereitungsschaltungen
• Kleine industrielle Steuermodule und Kommunikationsgeräte
• Tragbare Instrumente und kompakte Prüfgeräte

Technische Daten

• Eingangsspannungsbereich: 4,5–5,5 V DC
• Ausgangskonfiguration: zwei symmetrische Ausgänge
• Ausgangsspannungen: ±15 V DC
• Ausgangsstrom: ca. ±0,067 A pro Schiene (Gesamtleistung 2 W)
• Nennleistung: 2 W
• Montage: SMD / Leiterplattenmontage
• Gehäusetiefe: 15,2 mm (flaches Profil)
• Schutz: Kurzschlussschutz (0,5 Sekunden)
• Konformität: RoHS

Anwendung

Montieren Sie den SMD-Wandler gemäß dem vom Hersteller empfohlenen Footprint und Lötprofil auf der Zielplatine. Legen Sie einen geregelten DC-Eingang innerhalb von 4,5–5,5 V an und überprüfen Sie die richtige Polarität vor dem Einschalten. Verbinden Sie die bipolaren Ausgänge mit der Last und beachten Sie die ±15-V-Polarität für analoge oder Signalkreise. Befolgen Sie gute Layout-Praktiken: Platzieren Sie Eingangs-Entkopplungskondensatoren nahe den Wandlereingangspins und führen Sie die Ausgangsleiterbahnen so, dass die Einkopplung von Rauschen in empfindliche Schaltungen minimiert wird. Sorgen Sie für ausreichende Luftzirkulation oder thermische Pfade, wenn das Modul in der Nähe seiner maximalen Nennleistung betrieben wird.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb eine stabile 5-V-Versorgung und stellen Sie sicher, dass die angeschlossenen Lasten den Nennstrom pro Schiene nicht überschreiten. Implementieren Sie eine Eingangsfilterung und halten Sie sich an den empfohlenen Leiterplatten-Footprint und die Lötrichtlinien. Wenn der Wandler häufigen Kurzschlussereignissen ausgesetzt ist, bewerten Sie einen systemseitigen Schutz, um wiederholte Belastungen des Moduls zu vermeiden.
