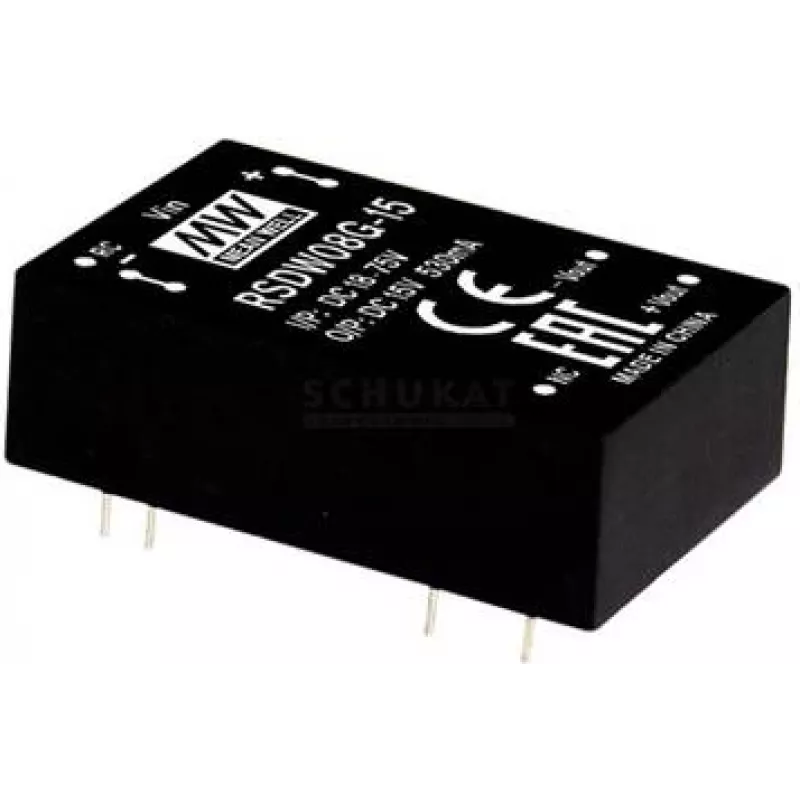

Netzteil/Spannungswandler Mean Well RSDW08G-15, 8 W, Eingang 18–75 V, Ausgang 15 V

Mean Well RSDW08G-15 ist ein DC-DC-Einzelausgangswandler für Bahnanwendungen, der eine geregelte 15-V-Ausgangsspannung aus einem weiten 18–75-V-DC-Eingangsbereich liefert. Es wurde für die kompakte Integration in Industrie- und Bahnsysteme entwickelt und bietet eine Ausgangsleistung von bis zu 8 W mit 1,5 kVDC Eingangs-Ausgangs-Isolierung und einem DIP-Durchsteckgehäuse. Das Modul verfügt über eine Fern-Ein/Aus-Steuerung und ist RoHS-konform.

Vorteile

Das RSDW08G-15 bietet einen weiten Eingangsspannungsbereich, der für schwankende Versorgungsumgebungen geeignet ist, eine zuverlässige 1,5-kVDC-Isolierung für Sicherheit zwischen Eingang und Ausgang sowie einen kompakten DIP-Durchsteckformfaktor zur einfachen Montage auf Platinen. Der geregelte 15-V-Ausgang und die Fern-Ein/Aus-Funktion vereinfachen das Systemdesign, wenn eine gesteuerte Einschaltsequenz benötigt wird.

Geeignet für

• Industrieelektronik und Steuerungssysteme
• Leistungsmodule für Bahn- und Transportwesen
• Telekommunikations- und eingebettete Systeme, die 15-V-Schienen benötigen
• Anwendungen, die eine kompakte, auf Platinen montierte DC-DC-Wandlung erfordern

Wichtige technische Daten

• Marke: Mean Well
• Modell: RSDW08G-15 (MPN)
• Eingangsspannung: 18–75 V DC
• Ausgangsspannung: 15 V DC
• Ausgangsleistung: 8 W
• Ausgangsstrom: bis zu 0,53 A
• Isolierung: 1,5 kVDC Eingang zu Ausgang
• GehäVerwendung: DIP-Durchsteckmontage
• Funktionen: Fern-Ein/Aus, RoHS-konform
• EAN: 4021087048361

Verwendung

Montieren Sie den DIP-Durchsteckwandler gemäß dem vom Hersteller empfohlenen Footprint und der Verdrahtung auf der Leiterplatte. Legen Sie einen DC-Eingang zwischen 18–75 V an und achten Sie auf die richtige Polarität. Verwenden Sie den Fern-Ein/Aus-Pin, um den Betriebszustand des Moduls wie in der technischen Dokumentation angegeben zu steuern. Stellen Sie sicher, dass die Last die Nennleistung von 8 W (0,53 A bei 15 V) nicht überschreitet, und sorgen Sie für eine angemessene Entkopplung und Wärmeableitung auf der Platine.

Empfehlungen

Verwenden Sie das Gerät innerhalb des angegebenen Eingangsbereichs und halten Sie Umgebungstemperatur und Belüftung innerhalb der Betriebsgrenzen. Beachten Sie die Isolationsabstände in Hochspannungs- oder sicherheitskritischen Installationen und befolgen Sie die geltenden Normen für Bahn- und Industrieausrüstung.
