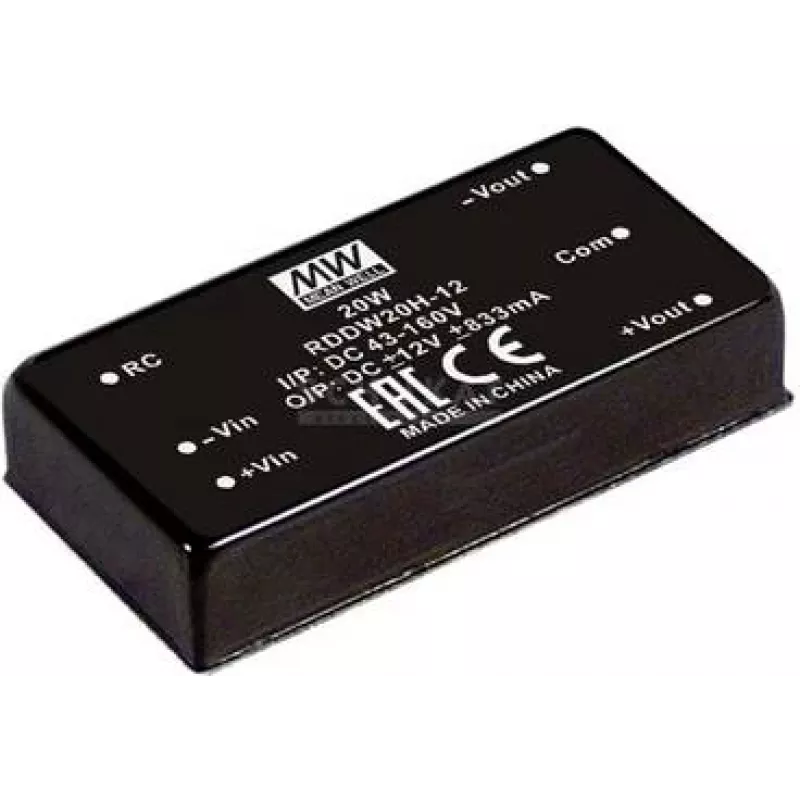

Netzteil/Spannungswandler MEAN WELL RDDW20H-12, 20 W, Eingang 43–160 V, Ausgang 12 V, RoHS

MEAN WELL RDDW20H-12 ist ein kompakter DC-DC-Bahn-Doppelausgangswandler, der für anspruchsvolle industrielle und Fahrzeug-Stromversorgungssysteme entwickelt wurde. Er akzeptiert einen weiten Eingangsbereich von 43–160 VDC und liefert geregelte ±12-V-Ausgänge mit einer kombinierten Nennleistung von 20 W, in einem DIP-Durchsteckmontagegehäuse mit Fern-Ein/Aus und 3 kVDC Eingangs-Ausgangs-Isolierung.

Vorteile

Der RDDW20H-12 bietet eine große Eingangsspannungstoleranz (43–160 VDC) und zwei ±12-V-Ausgänge, die stabile Niederspannungsleistung für Steuerelektronik liefern. Seine geringe Größe (50,8 mm Tiefe) und sein geringes Gewicht (35 g) vereinfachen die Integration in platzbeschränkte Baugruppen. Das Gerät bietet 3 kVDC Isolierung zwischen Eingang und Ausgang und verfügt über eine Fern-Ein/Aus-Funktion zur Systemsteuerung. Die RoHS-Konformität gewährleistet die Kompatibilität mit Umwelt- und Regulierungsanforderungen.

Geeignet für (Aufgaben / Anwendungsfälle)

• Bahn- und Schienenfahrzeugelektronik, die eine isolierte DC-DC-Wandlung benötigt
• Industrielle Steuerungssysteme und Automatisierungsausrüstung
• Fahrzeug- und mobile Stromversorgungssysteme mit weiten DC-Eingangsbereichen
• Versorgung von Sensoren, Instrumenten und Niederspannungs-Steuerkreisen

Wichtige Spezifikationen

• Hersteller: MEAN WELL, Modell RDDW20H-12 (MPN: RDDW20H-12)
• Eingangsspannung: 43–160 VDC
• Ausgang: ±12 VDC bei ±1,833 A (insgesamt 20 W)
• Isolierung: 3 kVDC Eingang zu Ausgang
• GehäVerwendung: DIP-Durchsteckmontage
• Funktionen: Fern-Ein/Aus
• Konformität: RoHS
• Abmessungen / Gewicht: Tiefe 50,8 mm, Gewicht 35 g
• Packmenge: 300 Stück

Verwendung

Montieren Sie den RDDW20H-12 auf einer geeigneten Leiterplatte mit den DIP-Durchsteckstiften und beachten Sie die Herstellerrichtlinien für Abstände und Wärmemanagement. Schließen Sie den DC-Eingang innerhalb des angegebenen 43–160-VDC-Bereichs an, überprüfen Sie die Polarität und verdrahten Sie die ±12-V-Ausgänge mit der Last, wobei Sie sicherstellen, dass die gesamte Ausgangsleistung 20 W nicht überschreitet. Verwenden Sie die Fern-Ein/Aus-Steuerung gemäß dem Verdrahtungsplan im Produktdatenblatt, um die Ausgänge vom Systemcontroller aus zu aktivieren oder zu deaktivieren.

Empfehlungen

Sorgen Sie für ein geeignetes Leiterplattenlayout und ausreichende Abstände, um die 3-kVDC-Isolationsbewertung einzuhalten; bieten Sie ausreichende Kühlung oder Luftstrom, wenn Sie in der Nähe der maximalen Last arbeiten, und vermeiden Sie es, den Eingangsspannungsbereich zu überschreiten. Beziehen Sie sich auf das MEAN WELL RDDW20H-12 Datenblatt für detaillierte elektrische Eigenschaften, Pinbelegungen und empfohlene Anwendungsschaltungen.
