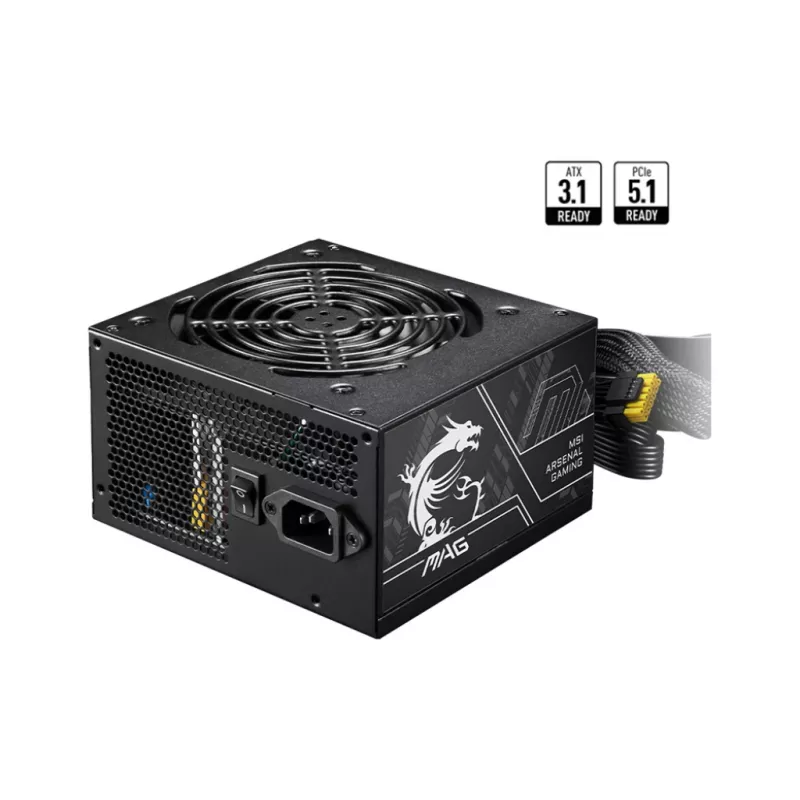

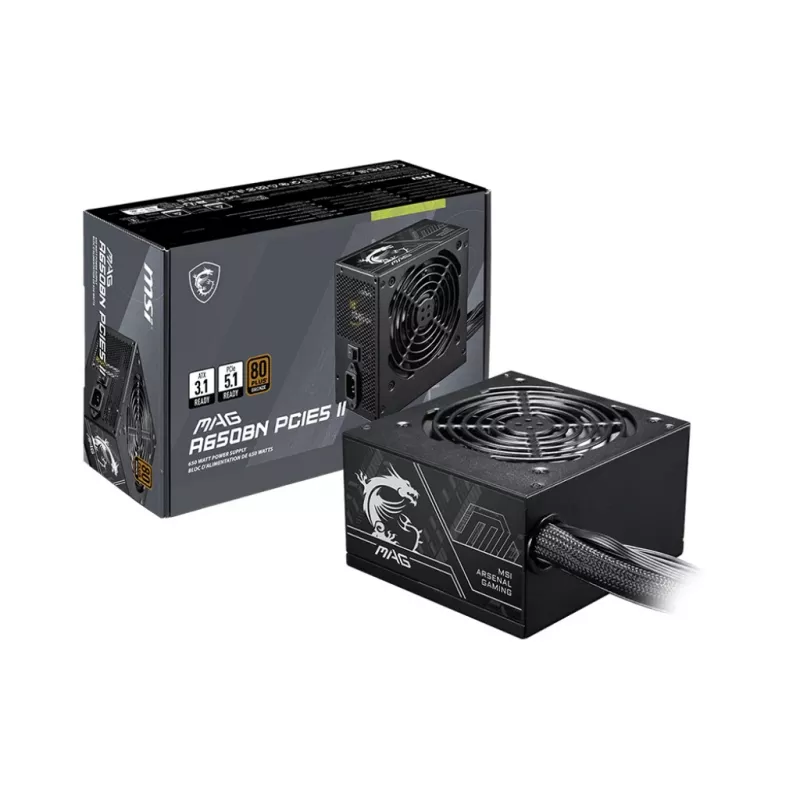

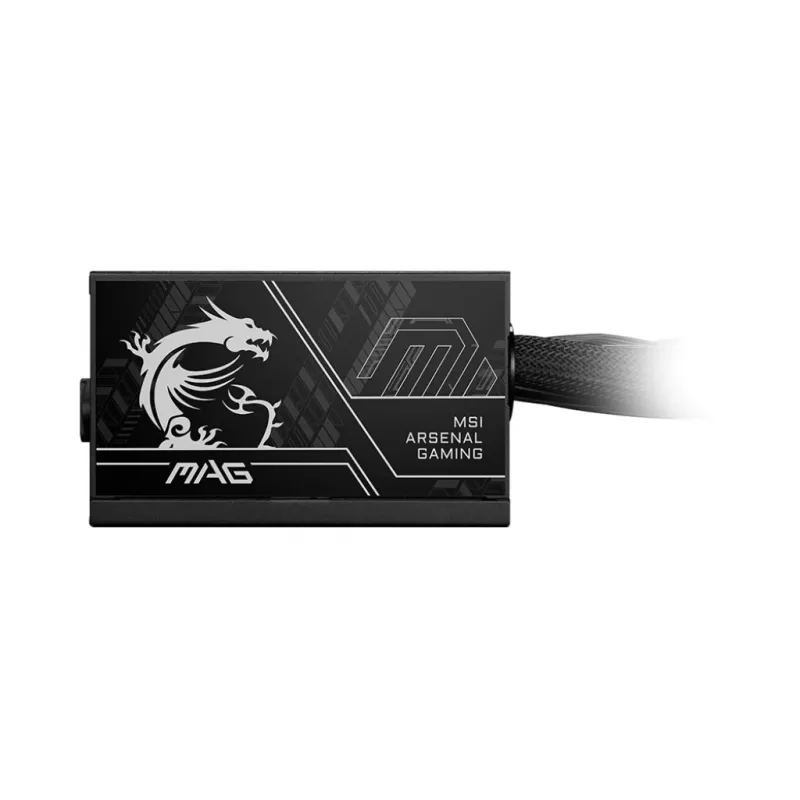

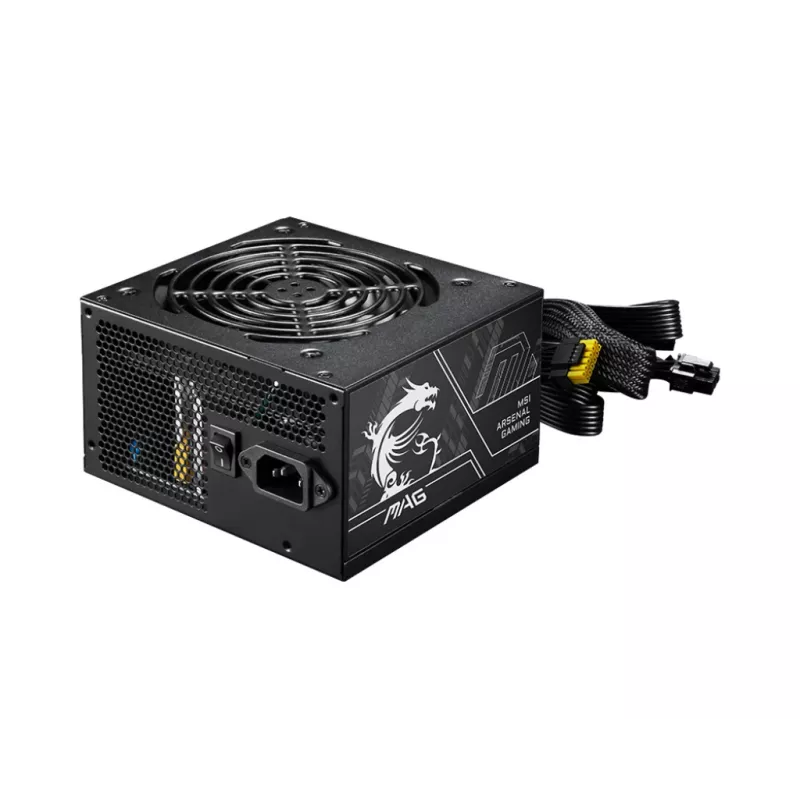

Netzteil MSI MAG A650BN PCIE5 II 650W 20+4 pin ATX 80 PLUS Bronze Schwarz

MSI MAG A650BN PCIE5 II 650W ist ein ATX-3.1-Netzteil für Desktop-PCs, die eine stabile Stromversorgung und Unterstützung für moderne Grafikkarten benötigen. Es verfügt über eine 80-PLUS-Bronze-Effizienz, einen nativen 12V-2x6-Anschluss für PCIe-5.1-Grafikkarten, einen 120-mm-Lüfter mit hydrodynamischem Lager für aktive Kühlung und einen DC/DC-Wandler zur Verbesserung der Ausgangsstabilität. Das kompakte ATX-Gehäuse (140 mm Tiefe, 150 mm Breite, 86 mm Höhe) erleichtert den Einbau und das Kabelmanagement in vielen Gehäusen.

Vorteile

Das Gerät liefert bis zu 300 W an eine kompatible PCIe-5.1-Grafikkarte über den nativen 12V-2x6-Anschluss und verfügt über einen gelb markierten Stecker an diesem Kabel, um lose Verbindungen zu erkennen. Die Konformität mit dem ATX-3.1-Standard ermöglicht es dem Netzteil, plötzliche Lastspitzen bis zum Doppelten der Gesamtsystemaufnahme und kurzfristige dreifache Leistungsanforderungen der GPU zu bewältigen. Die 80-PLUS-Bronze-Zertifizierung weist auf einen Wirkungsgrad von bis zu etwa 85 % hin, wodurch weniger Energie verschwendet wird, während die Leistung erhalten bleibt. Alle Anschlüsse bestehen aus einer Kupferlegierung, um Oxidation zu widerstehen und die Leitfähigkeit bei hohen Strombelastungen zu erhalten. Die mitgelieferten Kabel sind UL-sicherheitszertifiziert. Flache schwarze Kabel vereinfachen die Verlegung entlang der Gehäuserückseite für ein ordentlicheres Innenlayout.

Geeignet für

• Mid-Tower- und kompakte ATX-Builds, die ATX-3.1-Kompatibilität erfordern
• Systeme mit einer einzelnen PCIe-5.1-Grafikkarte (unter Verwendung eines nativen 12V-2x6- oder 16-Pin-12+4-Adapter-Arrangements)
• Gaming-Rigs und Workstations, die stabile Leistung bei transienten GPU-Lastspitzen benötigen
• Builds, bei denen kompakte Netzteilmäße und ordentliche Kabelführung gewünscht sind

Technische Spezifikationen

• Ausgangsleistung: 650 W
• Effizienzklasse: 80 PLUS Bronze (ca. 85 %)
• Formfaktor / Standard: ATX 3.1
• PCIe-Unterstützung: nativer 12V-2x6-Anschluss für PCIe 5.1 (liefert bis zu 300 W an die GPU)

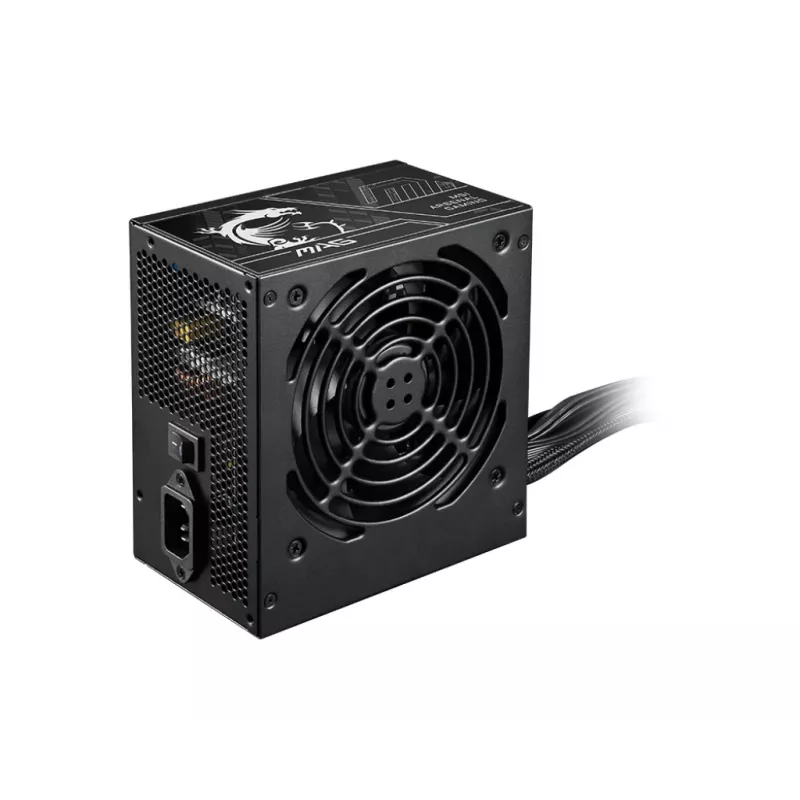

• Kühlung: 120-mm-Lüfter mit hydrodynamischem Lager
• Topologie: DC/DC-Wandler für verbesserte Spannungsstabilität
• Verkabelung: nicht-modular, flache schwarze Kabel
• Anschlussset: ATX 24-Pin (20+4) ×1, CPU 4+4 (8) ×2, PCIe 6+2 (8-Pin) ×2, PCIe 12+4 (16-Pin) ×1, SATA ×3, Molex ×2
• Schutzfunktionen: OCP, OVP, SCP, OPP, UVP
• Abmessungen (HxBxT): 86 × 150 × 140 mm

Verwendung

Installieren Sie das Netzteil in ein kompatibles ATX-Gehäuse gemäß den Richtlinien des Gehäuse- und Motherboard-Herstellers. Verbinden Sie die 24-Pin-ATX- und CPU-4+4-Anschlüsse mit dem Motherboard und schließen Sie Laufwerke und Peripheriegeräte über die mitgelieferten SATA- und Molex-Kabel an. Verwenden Sie für eine kompatible PCIe-5.1-Grafikkarte den nativen 12V-2x6-Stecker oder den mitgelieferten 16-Pin-Adapter (12+4) gemäß den GPU-Anforderungen; stellen Sie sicher, dass der gelb markierte Stecker vollständig eingerastet ist, um lose Verbindungen zu vermeiden. Sorgen Sie für eine ausreichende Gehäusebelüftung, damit der 120-mm-Lüfter die Kühlung aufrechterhalten kann, und überwachen Sie die Systemspannungen nach dem ersten Einschalten.

Empfehlungen

Verwenden Sie dieses Netzteil in Systemen, die ATX-3.1-Transientenhandling und native PCIe-5.1-Stromversorgung benötigen. Bevorzugen Sie Gehäuse mit gutem Luftstrom, verlegen Sie flache Kabel hinter dem Motherboard-Tray für verbesserte Kühlung und überprüfen Sie den Sitz der Steckverbindungen – insbesondere den gelb markierten GPU-Stecker – vor dem Einsatz unter hoher Last.
