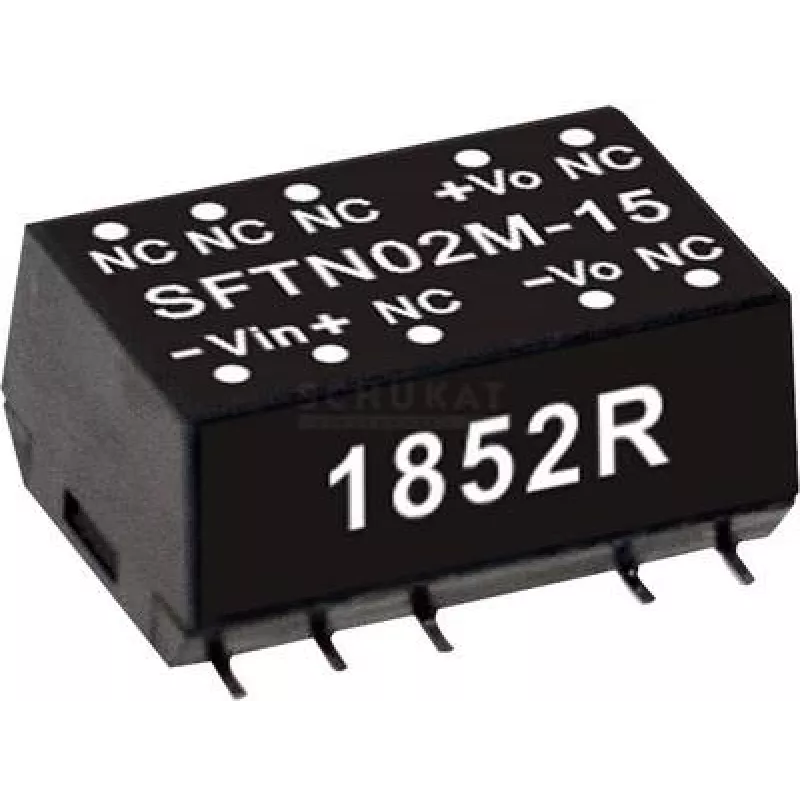

Netzteil Mean Well SFTN02M-15 — 2 W, Eingang 10,8–13,2 V, Ausgang 15 V, RoHS, Tiefe 15,2 mm

MEAN WELL SFTN02M-15 ist ein kompakter DC-DC-Wandler, der für die PCB-Montage konzipiert wurde. Er akzeptiert einen Nenneingangsbereich von 10,8–13,2 V DC und liefert einen geregelten Einzelausgang von 15 V DC mit bis zu 0,133 A (2 W). Das Modul wird im SMD-Gehäuse mit einer geringen Tiefe von 15,2 mm geliefert und ist RoHS-konform, wodurch es sich für platzbeschränkte elektronische und eingebettete Anwendungen eignet.

Vorteile

Der SFTN02M-15 bietet eine kleine Stellfläche und ein niedriges Profil durch sein SMD-Gehäuse und die Tiefe von 15,2 mm und ermöglicht so die Integration in kompakte Baugruppen. Er liefert einen geregelten 15-V-Ausgang aus einem 10,8–13,2-V-Eingang, unterstützt Kurzschlussschutz mit einer Ansprechzeit von etwa 0,5 Sekunden und erfüllt die RoHS-Anforderungen. Seine Nennleistung von 2 W passt zu industriellen Steuerkreisen mit geringer Leistung und kleinen elektronischen Systemen.

Geeignet für

• Eingebettete Systeme und Einplatinencomputer, die eine 15-V-Schiene benötigen
• Kleine elektronische Geräte und Sensormodule
• Industrielle Steuerkreise und Automatisierungsmodule mit geringer Leistung

Technische Daten

• Marke: mean well
• Modell (MPN): SFTN02M-15
• Eingangsspannung: 10,8–13,2 V DC
• Ausgangsspannung: 15 V DC
• Ausgangsstrom: 0,133 A (maximal)
• Ausgangsleistung: 2 W
• Schutz: Kurzschlussschutz (~0,5 Sekunden)
• GehäVerwendung: SMD, PCB-Montage
• Tiefe: 15,2 mm
• Konformität: RoHS
• Menge pro Packung: 3840 Stk.
• EAN: 4021087052023

Verwendung

Montieren Sie den SFTN02M-15 auf der Leiterplatte gemäß den SMD-Footprint- und Lötrichtlinien des Herstellers. Schließen Sie den Eingang mit korrekter Polarität an eine stabile 10,8–13,2-V-DC-Quelle an. Führen Sie den 15-V-Ausgang zu den Zielschaltungen und stellen Sie sicher, dass die Last 0,133 A nicht überschreitet. Beachten Sie die bewährten Praktiken des Leiterplattenlayouts für Wärmeableitung und Entkopplung. Bei einem Kurzschluss implementiert das Modul einen Kurzschlussschutzmechanismus, der typischerweise innerhalb von 0,5 Sekunden anspricht; beheben Sie den Fehler und überprüfen Sie die Last, bevor Sie die Stromversorgung wieder anlegen.

Empfehlungen

Verwenden Sie den SFTN02M-15 in Anwendungen, bei denen der Platz begrenzt ist und die Leistungsanforderungen 2 W nicht überschreiten. Sorgen Sie für eine ausreichende Kühlung auf Platinenebene und befolgen Sie die Footprint- und Lötvorgaben von MEAN WELL. Überprüfen Sie vor dem Anschluss den Eingangsspannungsbereich und die Polarität und vermeiden Sie einen Dauerbetrieb mit maximalem Nennstrom, um die Lebensdauer zu verlängern.
