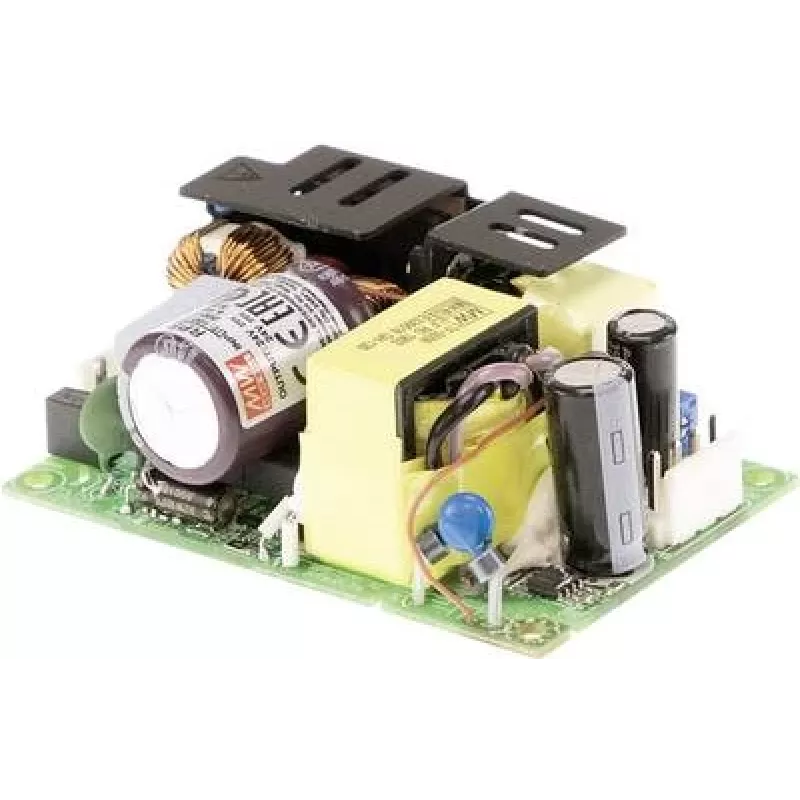

Netzteil MEAN WELL RPS-120S-48, 120 W, 48 V Ausgang, 80–264 V Eingang, RoHS, 50,8×76,2×28 mm

MEAN WELL RPS-120S-48 ist ein kompaktes AC-DC-Netzteil, das 48 V DC bei bis zu 2,5 A und einer Nennausgangsleistung von 120 W liefert. Das Gerät akzeptiert einen weiten Eingangsspannungsbereich von 80–264 V AC und eignet sich somit für internationale Netzumgebungen. Mit seiner geringen Stellfläche von etwa 50,8 × 76,2 × 28 mm (ca. 3 × 2 Zoll) und dem Open-Frame-Design ist dieses Netzteil für die Integration in Industrieanlagen, elektronische Systeme und OEM-Baugruppen vorgesehen, bei denen eine zuverlässige 48-V-Versorgung erforderlich ist. Das Produkt erfüllt die RoHS-Umweltstandards und verfügt über eine medizinische Isolierung gemäß EN 60601 mit 2×MOPP, wo medizinische Sicherheit spezifiziert ist.

Vorteile

Das Netzteil kombiniert eine hohe Leistungsdichte mit einem kompakten Formfaktor und ermöglicht platzsparende Installationen ohne Einbußen bei der Ausgangsstabilität. Der breite Eingangsbereich gewährleistet Kompatibilität mit verschiedenen Netzquellen, und die Open-Frame-Konstruktion unterstützt eine effiziente Wärmeableitung in eingebetteten Anwendungen. Die Einhaltung der RoHS- und Medizinisolationsstandards bietet regulatorische Konformität für Gesundheits- und Industriesysteme.

Geeignet für (Aufgaben / Anwendungsfälle)

• Industrielle Steuerungssysteme, die eine geregelte 48-V-Versorgung benötigen
• Eingebettete und OEM-elektronische Geräte mit begrenztem Einbauraum
• Laborgeräte und medizinische Geräte, die eine medizinische Isolierung erfordern
• Telekommunikations- und Netzwerkausrüstung, die mit 48 V betrieben wird
• Mengeninstallationen und Schaltschrankintegrationen, bei denen Geräte in mehrfacher Ausführung installiert werden

Technische Daten

• Ausgangsspannung: 48 V DC
• Maximaler Ausgangsstrom: 2,5 A
• Nennausgangsleistung: 120 W
• Eingangsspannungsbereich: 80–264 V AC
• Formfaktor: Open-Frame AC-DC-Netzteil
• Größe: ca. 50,8 × 76,2 × 28 mm (3 × 2 Zoll)
• Sicherheitsisolierung: medizinische Isolierung mit 2×MOPP (erfüllt EN 60601, wo zutreffend)
• Umweltkonformität: RoHS

Verwendung

Montieren Sie das Netzteil auf einem geeigneten Chassis oder im Inneren des Gerätegehäuses und stellen Sie eine ausreichende Belüftung um das Open-Frame-Gerät sicher. Schließen Sie den AC-Eingang unter Verwendung geeigneter Schutzeinrichtungen wie Sicherungen oder Schutzschalter an eine kompatible Netzquelle innerhalb des angegebenen Bereichs von 80–264 V an. Verbinden Sie den 48-V-DC-Ausgang mit der Ziellast, achten Sie auf die richtige Polarität und verwenden Sie Kabel, die für den erwarteten Strom ausgelegt sind. Befolgen Sie bei der Installation die geltenden Sicherheitsstandards und Erdungspraktiken und konsultieren Sie die Systemdokumentation für erforderliche Kriech- und Luftstrecken in der endgültigen Baugruppe.

Empfehlungen

Sorgen Sie für eine freie Luftzirkulation um das Netzteil und vermeiden Sie die Montage in der Nähe von Wärmequellen, um einen zuverlässigen Betrieb zu gewährleisten. Stellen Sie sicher, dass das Gehäusedesign die erforderlichen Kriech- und Luftstrecken für medizinische Anwendungen einhält, und fügen Sie zusätzliche Filterung oder Überspannungsschutz hinzu, falls die Installation elektrischen Störgrößen ausgesetzt ist. Planen Sie bei Mengeninstallationen einen Servicezugang und eine sichere Befestigung ein, um vibrationsbedingte Belastungen zu vermeiden.
