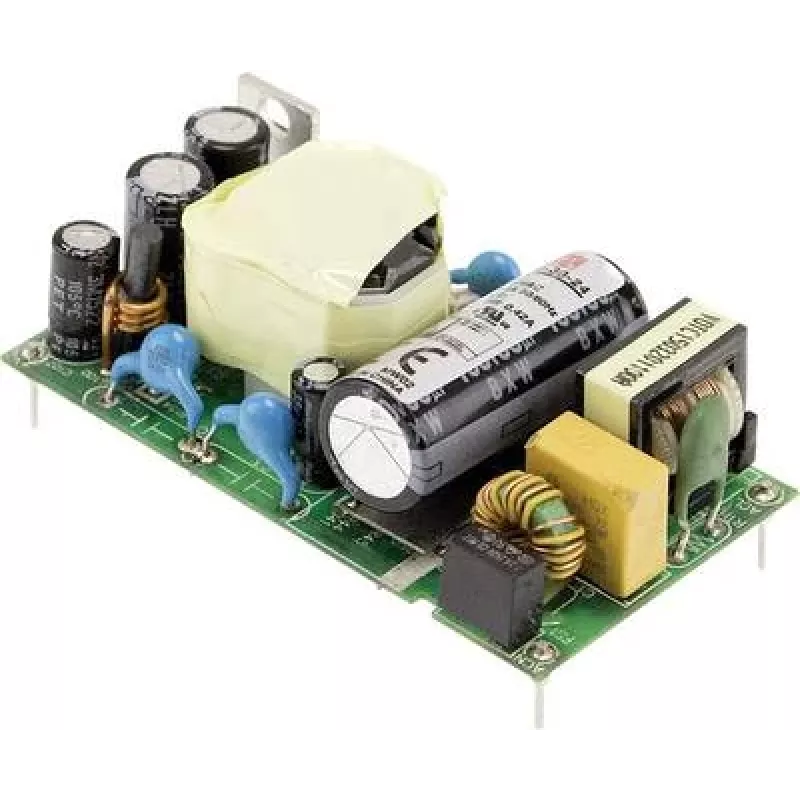

Netzteil Mean Well MFM-30-12, 30 W, 12 V Ausgang, 80–264 V Eingang, RoHS, 35×65,5×23 mm

Mean Well MFM-30-12 ist ein kompaktes AC-DC-Einzelausgangs-Leistungsmodul, das 12 V DC bei bis zu 2,5 A mit einer Nennleistung von 30 W liefert. Das Gerät akzeptiert einen weiten universellen Eingangsspannungsbereich von 80–264 V AC, ist für die Leiterplattenmontage im Open-Frame-Format konzipiert und misst 35 × 65,5 × 23 mm. Es verfügt über eine Sicherheitsisolierung (2×MOPP), die für eine medizinische Trennung geeignet ist, und erfüllt die RoHS-Anforderungen, wodurch es sich für platzsparende, zuverlässige 12-V-Stromversorgungen in eingebetteten und industriellen Elektronikanwendungen eignet.

Vorteile

Das Netzteil bietet einen stabilen 12-V-DC-Ausgang mit einer Strombelastbarkeit von bis zu 2,5 A bei geringer Grundfläche und ermöglicht so die Integration in dicht bestückte Leiterplatten-Layouts. Sein weiter Eingangsspannungsbereich von 80–264 V AC ermöglicht den Betrieb an verschiedenen Netzspannungen ohne zusätzliche Komponenten. Das Open-Frame-Design für die Leiterplattenmontage vereinfacht die Installation in geschlossenen Gehäusen, während die 2×MOPP-Isolierung Anwendungen unterstützt, die einen verbesserten Patienten- oder Systemschutz erfordern. Die RoHS-Konformität stellt sicher, dass das Modul die üblichen Umweltmaterialbeschränkungen erfüllt.

Geeignet für

• Versorgung kleiner eingebetteter Systeme und Mikrocontroller-Boards
• Industrielle Steuermodule und Automatisierungsgeräte
• LED-Beleuchtungstreiber und Beschilderungselektronik
• Kommunikationsgeräte und Netzwerkgeräte mit 12-V-Versorgung
• Medizinische Geräte, die auf Leiterplatten montierte isolierte Stromquellen benötigen

Wichtige Spezifikationen

• Ausgangsspannung: 12 V DC
• Maximaler Ausgangsstrom: 2,5 A
• Nennleistung: 30 W
• Eingangsspannungsbereich: 80–264 V AC
• Formfaktor: Open-Frame-Leiterplattenmontage
• Abmessungen: 35 × 65,5 × 23 mm
• Sicherheitsisolierung: 2×MOPP (medizinische Isolierung)
• RoHS-konform

Verwendung

Platzieren Sie das Modul auf der Zielplatine gemäß dem vom Hersteller empfohlenen Footprint und den Lötrichtlinien. Achten Sie auf die korrekte Ausrichtung der Ein- und Ausgangsanschlüsse und stellen Sie sicher, dass die AC-Eingangsleitungen über geeignete Schutzkomponenten wie Sicherungen und Transientenunterdrückung angeschlossen sind, sofern vom System gefordert. Sorgen Sie für ausreichende Kriech- und Luftstrecken im Endproduktgehäuse und führen Sie die Ausgangsleitungen zu den nachgeschalteten Schaltkreisen mit der erforderlichen Filterung oder Entkopplung, um die Anforderungen an Rauschen und Stabilität zu erfüllen. Testen Sie die bestückte Platine zunächst bei geringer Last und steigern Sie dann allmählich den vorgesehenen Betriebsstrom, während Sie die Temperatur überwachen.

Empfehlungen

Verwenden Sie das Modul in einem schützenden Gehäuse mit ausreichender Belüftung und halten Sie die erforderlichen Sicherheitsabstände ein. Befolgen Sie bei medizinischen oder sicherheitskritischen Anwendungen die geltenden Normen für Kriech- und Luftstrecken sowie Erdung und führen Sie eine abschließende Validierung unter den zu erwartenden Umgebungs- und Lastbedingungen durch.
