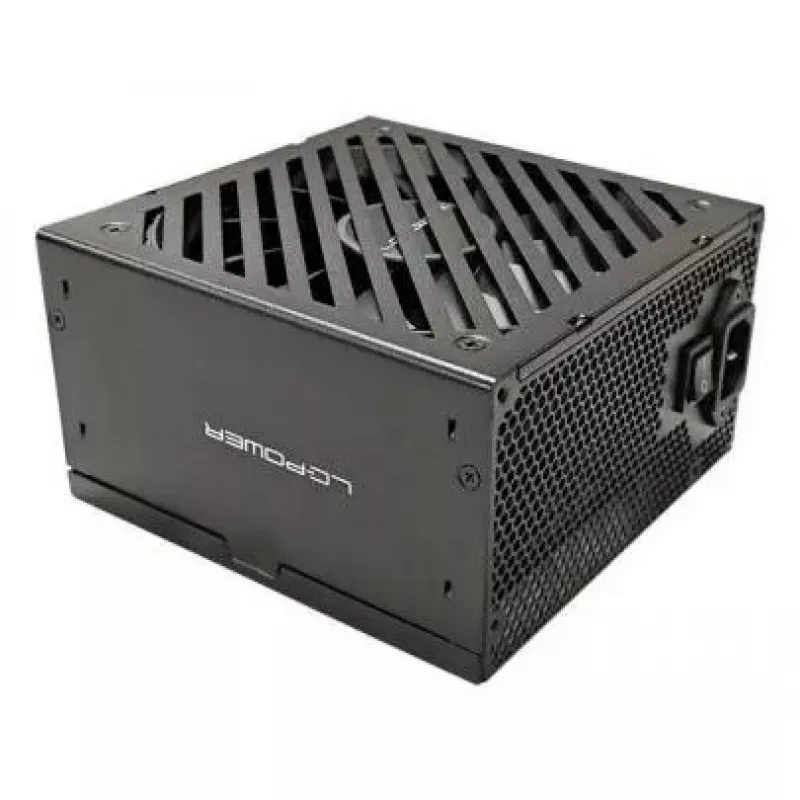

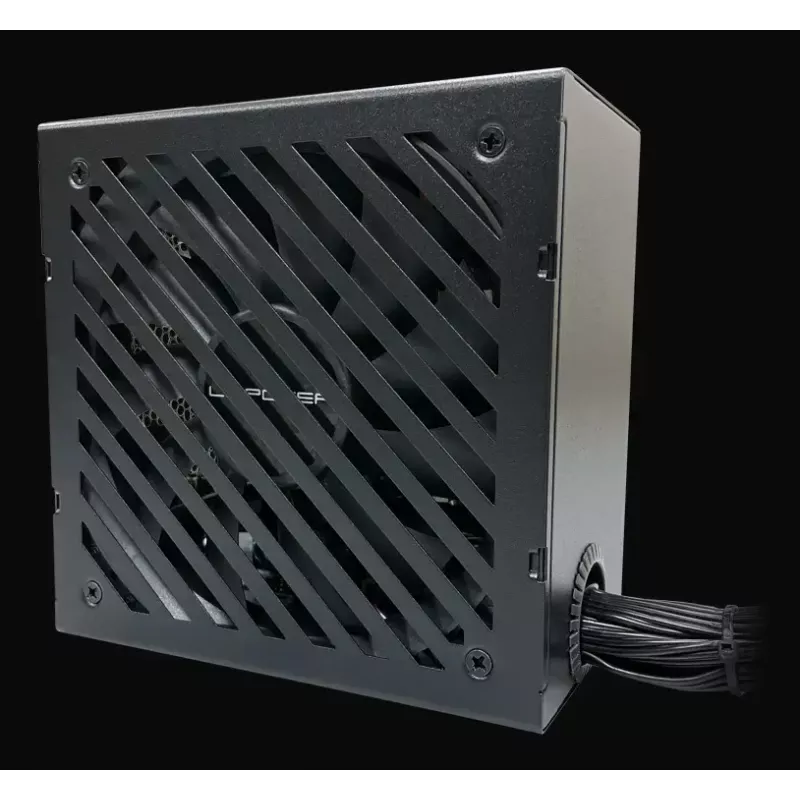

Netzteil LC-Power LC6550B-SI V3.1 — 550 W, 20+4-pol ATX, 80 PLUS Bronze

ATX 3.1 mit 550 Watt und 135-mm-Lüfter
Das LC6550B-SI V3.1 ist ein 80-PLUS-BRONZE-zertifiziertes ATX-Netzteil, das für gute Leistung und Stabilität im System sorgt. Das Netzteil der Integrator-Serie LC6550B-SI V3.1 bietet 550 Watt Leistung und ist eine zuverlässige Netzteil-Lösung für vielfältige Anwendungen. Ausgestattet mit einem leisen 135-mm-Lüfter arbeitet es effizient und sorgt für leistungsstarke Kühlung.

Netzteile für vielseitige Systeme
Das LC6550B-SI V3.1 verfügt über einen 20+4-pol-Motherboard-Anschluss, der mit den meisten Mainboards kompatibel ist, sowie über einen 550 mm langen 4+4-pol-12V-Motherboard-Anschluss, einen 750 mm langen 4+4-pol-12V-Motherboard-Anschluss, vier SATA- und zwei PATA-Anschlüsse und gewährleistet so eine stabile Stromversorgung für leistungsstarke CPUs, Festplatten und optische Laufwerke. Für Grafikkarten besitzt das LC6550B-SI V3.1 zwei PCI-Express-6+2-Pin-Anschlüsse und einen leistungsfähigen PCI-Express-5.1-12V-2x6-12+4-Pin-Anschluss und stellt damit eine direkte und zuverlässige Stromversorgung für mehrere GPUs bereit.

80-PLUS-BRONZE-Zertifizierung
Das 80-PLUS-Bronze-Netzteil LC6550B-SI V3.1 erreicht einen Wirkungsgrad von bis zu 85 % bei 50 % Last und reduziert damit den Energieverbrauch im Vergleich zu herkömmlichen Standardnetzteilen erheblich. Damit ist die Integrator-Serie ideal für alle Mittelklasse-Systeme.

• ATX-Formfaktor
• 550 W
• 135-mm-Lüfter
• schwarze Flachbandkabel
• 80 PLUS® Bronze zertifiziert
• Wirkungsgrad von bis zu 85 %
• Vollbereich: 100 – 240 V
• sechs Schutzschaltungen
• DC-zu-DC-Technologie
• Leistungsstarke +12-V-Leitung (45,8 A)
• 2× PCIe 6+2-Pin
• 1× PCIe 5.1 12V-2x6 12+4-Pin

Technische Spezifikationen:

• Netzteil-Serie: Integrator-Pro Serie
• ATX-Standard: ATX 3.1
• Abmessungen Netzteil: 86 × 150 × 150 mm
• Abmessungen Verpackung: 113 × 200 × 245 mm
• Gewicht (Produkt/gesamt): 1,74 / 1,98 kg
• Leistung: 550,0 W
• Lüfter: 135-mm-Lüfter
• Zertifizierung: 80 PLUS® BRONZE
• PFC: aktiv
• Wirkungsgrad: bis zu 85 %
• Standby-Verbrauch:
• Temperaturabhängige Lüftersteuerung: Ja
• Schutzschaltungen:
• OVP = Überspannungsschutz
• OCP = Überstromschutz
• OPP = Überlastschutz
• SCP = Kurzschlussschutz
• SIP = Überspannungsschutz
• UVP = Unterspannungsschutz
• Bereich: Vollbereich (100,0 V / 240,0 V)
• Material: Metall, Kunststoff
• Farbe: Schwarz
• Anschlüsse:
• 20+4-pol Mainboard: 1× 550 mm
• 4+4-pol Mainboard 12V (8-Pin EPS): 1× 550 mm / 1× 700 mm
• PCIe 5.1 12V-2x6 12+4-Pin: 1× 600 mm
• PCI-Express 6+2-Pin: 2× insgesamt (1× 550 mm / 1× 700 mm)
• SATA: 4× insgesamt (2× 450 mm / 2× 600 mm)
• PATA: 2× 750 mm
• Leistungsabgabe:
• +3,3 V: 20,0 A
• +5 V: 20,0 A
• +12 V: 45,8 A
• Max. kombiniert +3,3 V / +5 V: 100,0 W
• Max. kombiniert +12 V: 549,6 W

• Höhe Verpackung: 0,115m
• Ausgangsspannung: 3,3 - 12,0V
• Länge Verpackung: 0,245m
• Herstellerinformation: Silent LC Power
  Formerweg 8-12
  47877 Willich
  Deutschland
  [email protected]
• Herkunftsland: Taiwan
• Im Angebot: No
• Stark reduziert: No
• Breite Verpackung: 0,200m
• Zolltarifnummer: 8504403000
• Hersteller-Nr.: LC6550B-SI V3.1
• EAN Barcode: 4262443280661
• Modular: No
• 80 PLUS: Bronze
• Formfaktor: ATX 3.1
• Gewicht: 1,969kg
• Marke: LC-Power
• Farbe: Schwarz
• Max. Ausgangsleistung: 550W

Verwendung

Bauen Sie das LC-Power LC6550B-SI V3.1 gemäß den üblichen Einbauverfahren für Netzteile in ein kompatibles ATX-Gehäuse ein: Richten Sie das Gerät an der hinteren Gehäusehalterung aus, befestigen Sie es mit Schrauben und verbinden Sie den 20+4-pol-Stecker mit dem Mainboard. Schließen Sie die benötigten Peripherie- und CPU-Stromanschlüsse entsprechend an. Überprüfen Sie die korrekte Netzspannung und verbinden Sie das Netzkabel mit einer ordnungsgemäß geerdeten Steckdose, bevor Sie das System einschalten. Überprüfen Sie nach dem ersten Einschalten die Systemstabilität und überwachen Sie die Temperaturen während der ersten Nutzung.

Empfehlungen

Verwenden Sie dieses Netzteil in Systemen, bei denen die gesamte Leistungsaufnahme der Komponenten innerhalb der 550-W-Kapazität des Geräts bleibt, sorgen Sie für ausreichenden Luftstrom im Gehäuse zur effektiven Kühlung und nutzen Sie eine geerdete Netzsteckdose. Prüfen Sie bei Systemen mit leistungsstarken Grafikkarten oder mehreren Laufwerken vor dem Einbau die kombinierten Leistungsanforderungen.
