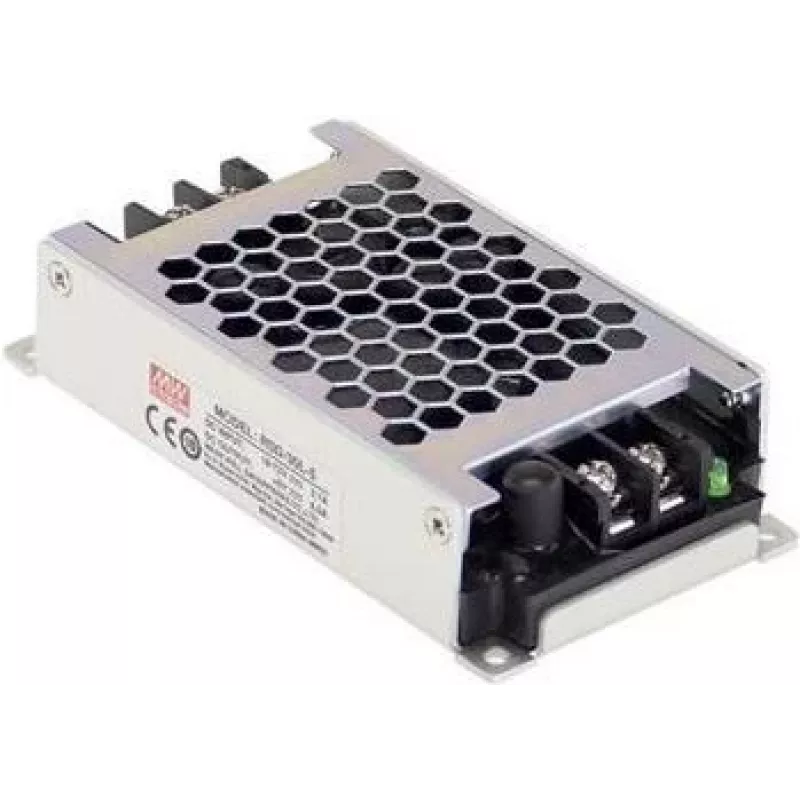

Netzteil/Inverter MEAN WELL RSD-30H-24 — 30 W, 24 V Ausgang, 40–160 V Eingang, RoHS

MEAN WELL RSD-30H-24 ist ein kompakter gekapselter DC-DC-Wandler, der eine geregelte 24 Vdc-Ausgangsspannung bei bis zu 1,25 A aus einem weiten Eingangsspannungsbereich von 40–160 Vdc liefert. Dieses 30-W-Netzteil/Inverter wurde für Installationen mit begrenztem Platz konzipiert, erfüllt die Bahnnorm EN50155 und bietet eine Eingangs-Ausgangs-Isolationsspannung von 4000 Vdc. Das Gerät misst 60 × 113 × 25 mm und ist RoHS-konform, wodurch es sich für industrielle Steuerungen, Telekommunikation und eingebettete Systeme eignet, die eine stabile 24-V-Versorgung benötigen.

Vorteile

Das Gehäuse liefert eine stabile 24-V-Ausgangsspannung mit bis zu 30 W Dauerleistung auf kleinem Raum und gewährleistet so einen zuverlässigen Betrieb in beengten Umgebungen. Der weite Eingangsspannungsbereich von 40–160 Vdc unterstützt verschiedene Gleichstromquellen und transiente Bedingungen. Die Konformität mit der Bahnnorm EN50155 und die hohe Isolationsspannung zwischen Eingang und Ausgang verbessern die Sicherheit und elektromagnetische Verträglichkeit für Transport- und Industrieumgebungen. Die RoHS-Konformität reduziert gefährliche Stoffe im Komponentendesign.

Geeignet für

• Industrielle Steuerungssysteme, die eine kompakte 24-Vdc-Versorgung benötigen
• Telekommunikationsausrüstung und abgelegene Standorte mit weiten Gleichspannungseingängen
• Eingebettete Systeme und Automatisierungsmodule in beengten Räumen
• Bahn- und Transportelektronik gemäß EN50155

Technische Daten

• Ausgang: 24 Vdc, bis zu 1,25 A (30 W)
• Eingangsspannungsbereich: 40–160 Vdc
• Isolationsspannung: 4000 Vdc zwischen Eingang und Ausgang
• Normen: entwickelt zur Erfüllung der Bahnanforderungen EN50155
• Gehäusetyp: gekapselter DC-DC-Wandler
• Abmessungen: 60 × 113 × 25 mm
• RoHS-konform

Verwendung

Installieren Sie den Wandler an einem Ort mit ausreichender Belüftung und befestigen Sie ihn gemäß den Gehäusemontageempfehlungen. Schließen Sie den Gleichstromeingang innerhalb des spezifizierten Bereichs von 40–160 V an und überprüfen Sie die Polarität, bevor Sie das Gerät einschalten. Verbinden Sie den 24-V-Ausgang mit der nachgeschalteten Last und stellen Sie sicher, dass die Gesamtstromaufnahme 1,25 A nicht überschreitet. Beachten Sie die Umgebungstemperatur- und Einbaulagegrenzen aus der Herstellerdokumentation, um Leistung und Lebensdauer zu erhalten.

Empfehlungen

Sorgen Sie für einen zuverlässigen Betrieb für einen Schutz vor Eingangstransienten und Überströmen an der Quelle und verlegen Sie Strom- und Signalleitungen so, dass elektromagnetische Störungen minimiert werden. Verwenden Sie geeignete Sicherungen oder Schutzschaltungen an den Eingangs- und Ausgangsleitungen und befolgen Sie die EN50155-Installationspraktiken, wenn Sie das Gerät in Bahn- oder Transportanwendungen einsetzen.
