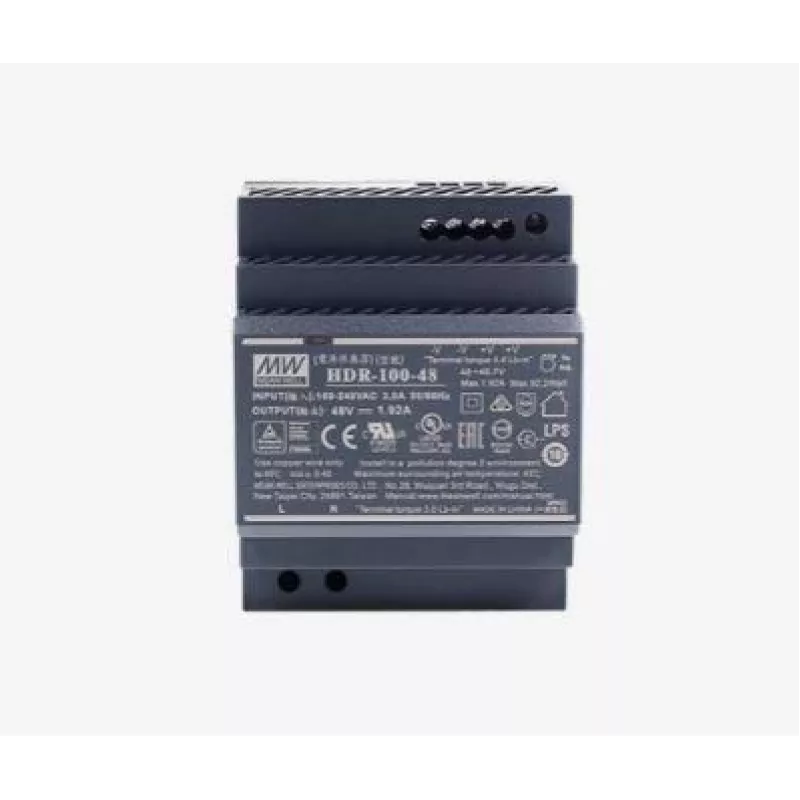

Netzteil/Inverter MEAN WELL HDR-100-48, 100 W, 48 V Ausgang, 85–264 V Eingang, RoHS, 70×54,5×90 mm

Das MEAN WELL HDR-100-48 ist ein ultraflaches DIN-Schienen-Netzteil/Inverter, das eine stabile 48-V-Gleichstromausgabe mit bis zu 100 W liefert. Das Gerät akzeptiert einen weiten Wechselstromeingangsbereich von 85–264 V und verfügt über ein kompaktes Metallgehäuse mit den Maßen 70 × 54,5 × 90 mm, wodurch es sich für beengte Schaltschränke und industrielle Racks eignet. Das Netzteil erfüllt die RoHS-Anforderungen und verfügt über Sicherheitsfunktionen gemäß der Klassifizierung als Stromquelle mit begrenzter Leistung (LPS).

Vorteile

Das HDR-100-48 liefert eine zuverlässige 48-V-Ausgabe mit einem Dauerstrom von bis zu 1,92 A und belegt dank seines ultraflachen Profils nur minimalen Platz auf der DIN-Schiene. Die Kompatibilität mit einem weiten Eingangsspannungsbereich ermöglicht den Einsatz an internationalen Stromnetzen ohne zusätzliche Konverter. Ein robustes Metallgehäuse bietet eine verbesserte Wärmeableitung und mechanischen Schutz für industrielle Umgebungen. Die RoHS-Konformität gewährleistet reduzierte Gefahrstoffe in der Produktkonstruktion.

Geeignet für

• Industrielle Schaltschränke und Automatisierungsanlagen
• Telekommunikations- und Netzwerkgeräte, die 48 V DC benötigen
• CCTV-Stromversorgungssysteme und Sicherheitsinstallationen
• Verteilte Stromversorgung für DIN-Schienen-Module und Sensoren

Technische Daten

• Ausgangsspannung: 48 V DC
• Maximale Ausgangsleistung: 100 W
• Maximaler Ausgangsstrom: 1,92 A
• Eingangsspannungsbereich: 85–264 V AC
• Bauform: Ultraflache DIN-Schienenmontage
• GehäVerwendung: Metallgehäuse
• Sicherheitsklasse: Stromquelle mit begrenzter Leistung (LPS)
• Konformität: RoHS
• Abmessungen (B×T×H): 70 × 54,5 × 90 mm

Verwendung

Installieren Sie das HDR-100-48 auf einer Standard-DIN-Schiene in einem Schaltschrank gemäß den geltenden Verdrahtungsvorschriften. Schließen Sie den Wechselstromeingang innerhalb des angegebenen Bereichs von 85–264 V an und stellen Sie die korrekte Polarität an den 48-V-Gleichstromausgangsklemmen sicher, bevor Sie angeschlossene Geräte mit Strom versorgen. Sorgen Sie für ausreichende Belüftung um das Gerät und vermeiden Sie die Montage direkt neben Wärmequellen. Stellen Sie sicher, dass Erdung und Schutzvorrichtungen gemäß den örtlichen Vorschriften vorhanden sind.

Empfehlungen

Platzieren Sie das Netzteil für eine stabile Leistung in einer Umgebung innerhalb der vom Hersteller empfohlenen Umgebungstemperatur und vermeiden Sie eine Überfüllung des Gehäuses. Verwenden Sie einen geeigneten Überspannungsschutz am Wechselstromeingang bei Installationen in Gebieten, die zu Spannungsspitzen neigen. Berücksichtigen Sie bei der Installation mehrerer Geräte die Rack-Anordnung, um die Luftzirkulation und den Servicezugang zu gewährleisten.
