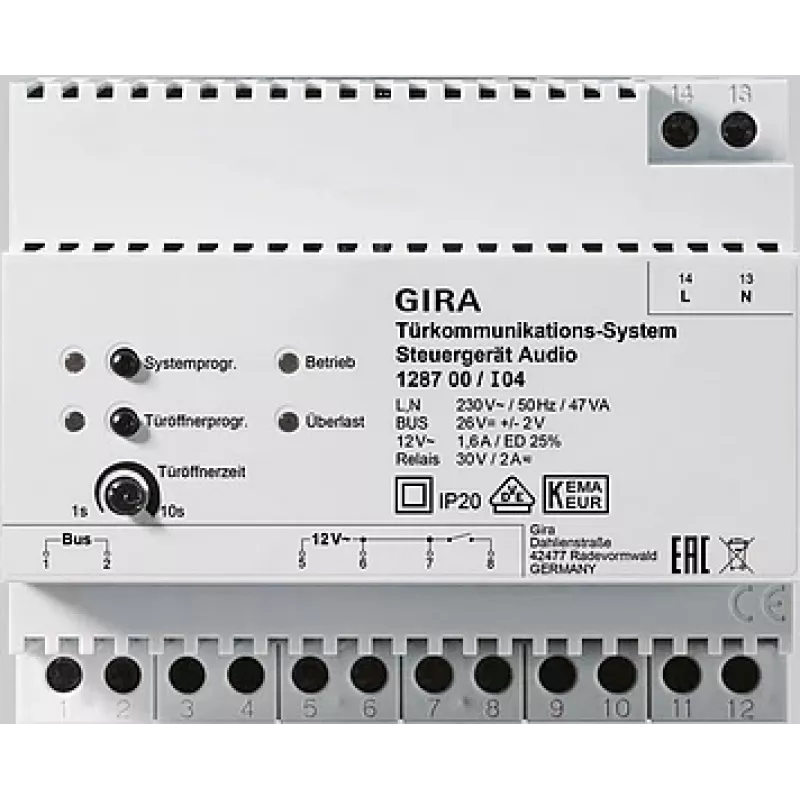

Netzteil GIRA 128700

Netzteil GIRA 128700 ist ein Steuergerät, das die Audiokomponenten des Gira-Türkommunikationsbusses mit Strom versorgt. Es speist einen verpolungssicheren, kurzschlussfesten 2-Draht-Bus und bietet dedizierte Ausgänge für Türöffner und Gateway-Stromversorgung in einem kompakten weißen Gehäuse, geeignet für Installationen in Wohn- und Geschäftshäusern.

Vorteile

Das Gerät verfügt über selbstrückstellende elektronische Kurzschluss- und Überlasterkennung sowohl für die Betriebsspannung als auch für den Busanschluss, Tasten zur System- und Türöffnerprogrammierung sowie LED-Anzeigen für Betrieb, Überlast, Systemprogrammierungs- und Türöffnerprogrammierungsstatus. Es enthält einen AC 12 V Ausgang für einen gemeinsamen Türöffner, einen permanenten AC 12 V Ausgang für ein DCS-TC Gateway und einen Relaisausgang zum Schalten eines Türöffners mit eigener Stromversorgung. Die Impulsdauer des Türöffners ist stufenlos von 1 bis 10 Sekunden einstellbar.

Geeignet für

Technische Daten

Verwendung

Installieren Sie das GIRA 128700 gemäß dem Systemschaltplan des Gira Türkommunikationsbusses und schließen Sie den 2-Draht-Bus, die Türöffnerausgänge und den DCS-TC Gateway-Ausgang wie erforderlich an. Verwenden Sie die integrierten Tasten, um den System- und Türöffnerprogrammiermodus aufzurufen, und beachten Sie die LED-Anzeigen für Status- und Fehlersignale. Stellen Sie die Impulsdauer des Türöffners zwischen 1 und 10 Sekunden über die entsprechende Steuerung ein.

Empfehlungen

Montieren und verdrahten Sie das Netzteil gemäß den örtlichen Elektrovorschriften und den Gira-Installationsanweisungen. Für einen sicheren Betrieb stellen Sie die richtige Polarität am Bus sicher, sichere Verbindungen für Relais und externe Türöffner und überprüfen Sie nach der Installation die LED-Statusanzeigen. Bei anhaltender Überlast oder Fehlern wenden Sie sich an qualifiziertes Servicepersonal oder die technische Dokumentation von Gira.
