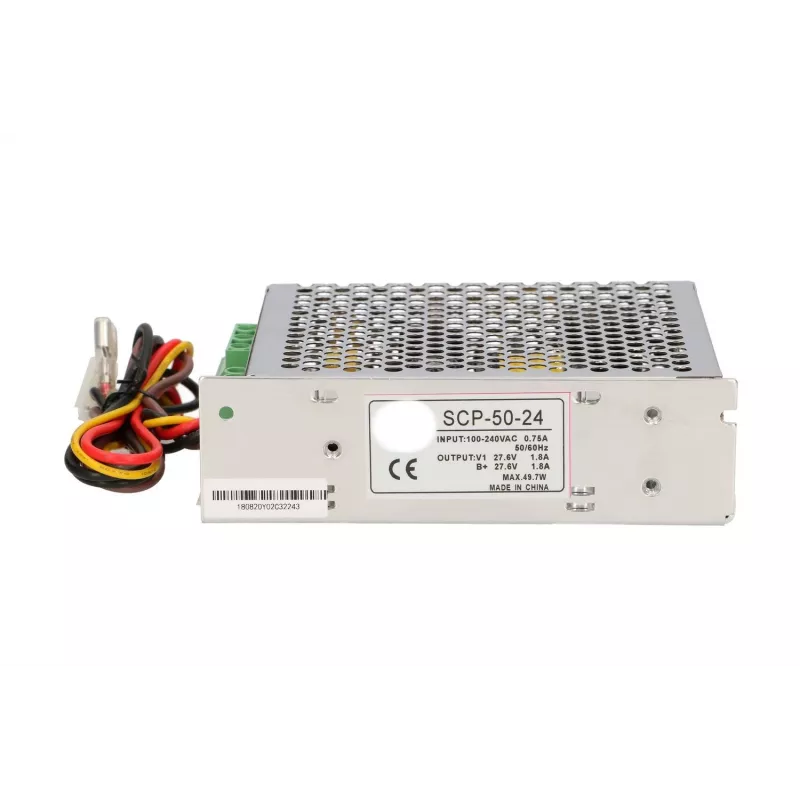

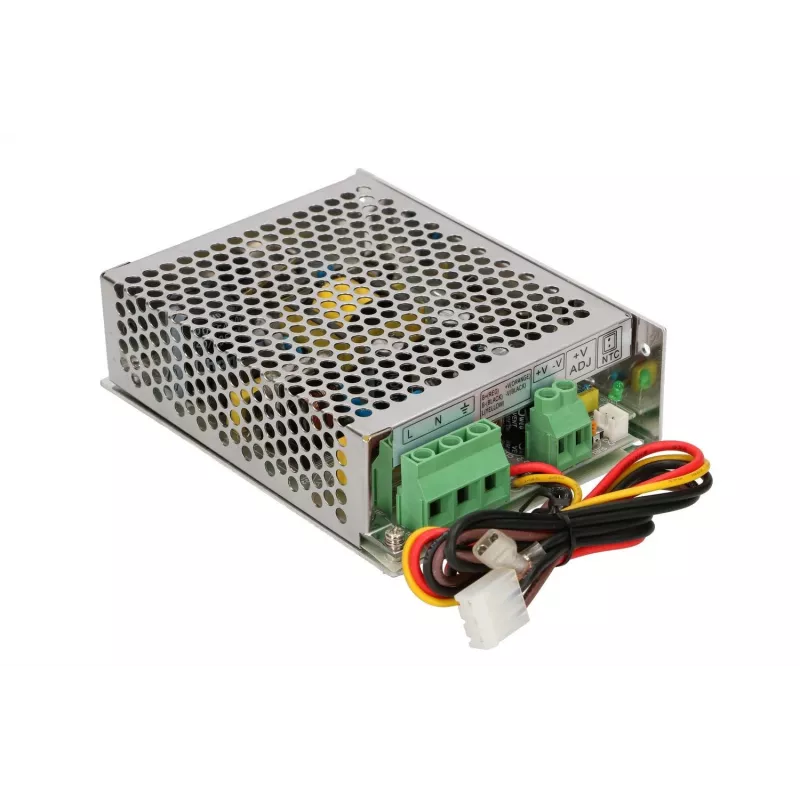

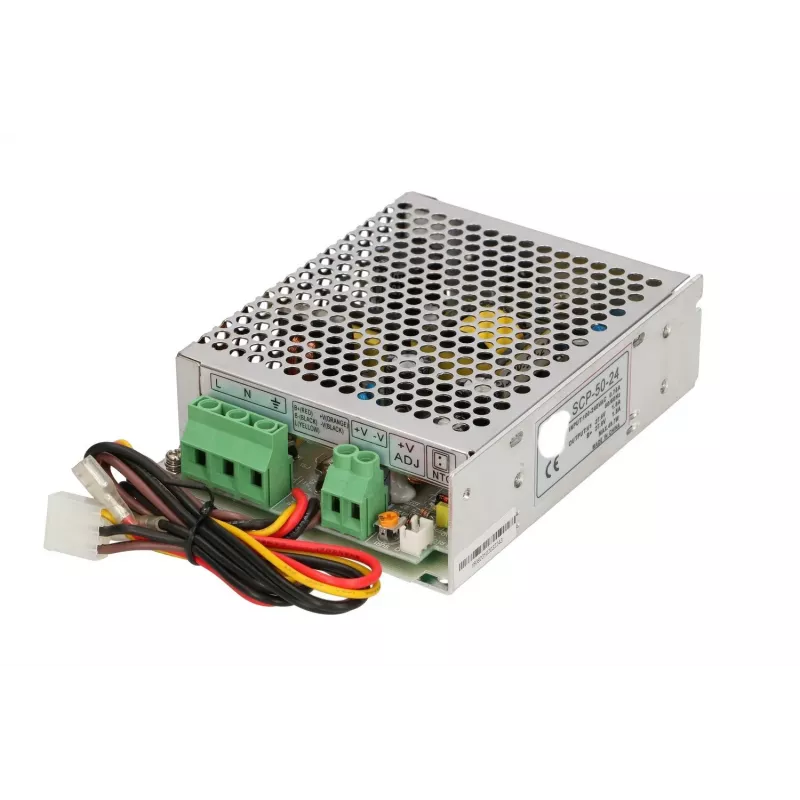

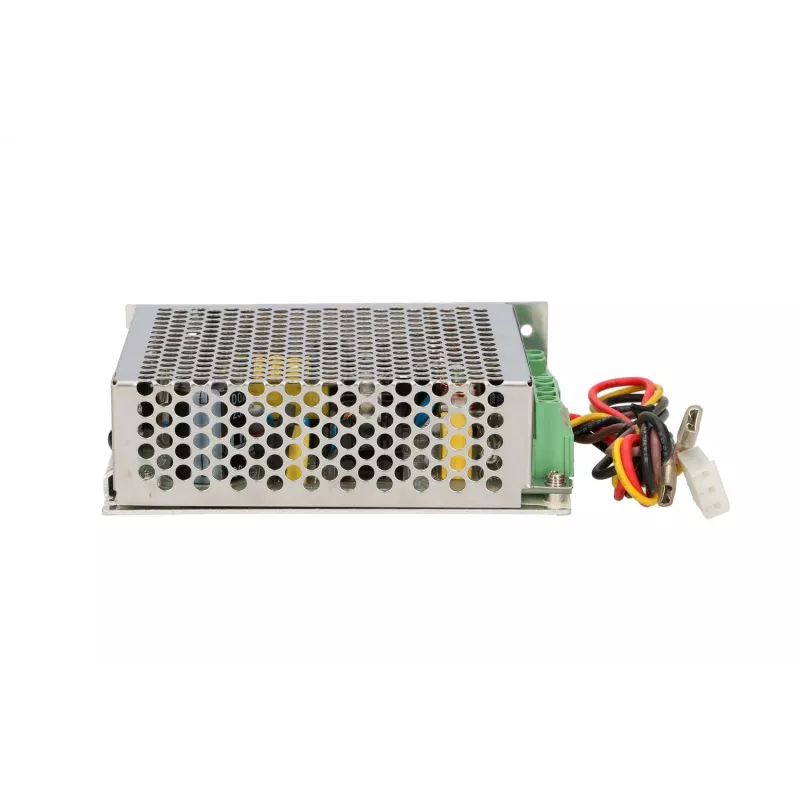

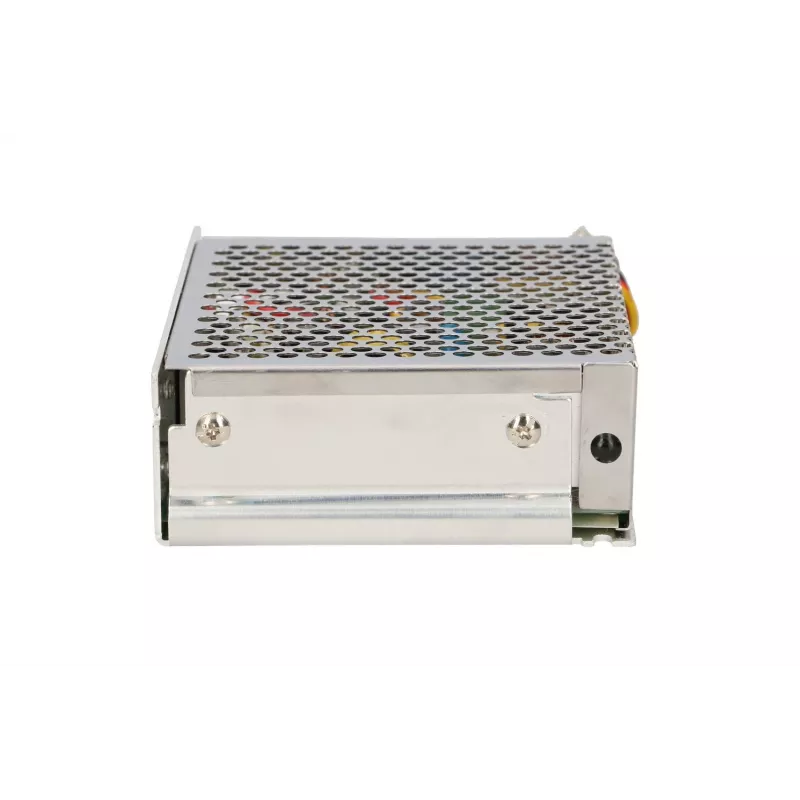

Netzteil Extralink SCP-50-24 27,6V 50W 24V Aluminium

Das Extralink SCP-50-24 27,6V 50W 24V Aluminium ist ein kompaktes Puffer-Netzteil für 24V-Systeme. Es wandelt 100–240V Wechselstrom in eine stabile Gleichspannung um und enthält ein integriertes Batterieladegerät, das den Anschluss einer externen Batterie ermöglicht, um angeschlossene Geräte bei Netzausfällen zu versorgen. Das Gerät verfügt über eine passive Kühlung und ein Aluminiumgehäuse mit Perforationen zur Unterstützung des Luftstroms und der Wärmeableitung. Seine geringe Stellfläche (99 mm x 97 mm x 38 mm) und die Schraubklemmenanschlüsse machen es für die Installation in einer Vielzahl elektrischer und elektronischer Aufbauten geeignet.

Vorteile

Das Aluminiumgehäuse bietet Haltbarkeit und effektive Wärmeleitung, während das perforierte Design die passive Kühlung ohne bewegliche Teile verbessert. Die integrierte Batterieladefunktion gewährleistet die Stromkontinuität durch Umschalten auf eine angeschlossene Batterie bei Netzausfall. Die Schraubklemmen sind deutlich gekennzeichnet für eine sichere und korrekte Verdrahtung, und ein Potentiometer ermöglicht die Feineinstellung der Ausgangsspannung im unterstützten Bereich. Kompakte Abmessungen und ein leichter Aufbau vereinfachen die Montage in beengten Räumen.

Geeignet für

• Backup-Stromversorgung für Netzwerkgeräte, Sicherheitssysteme und Zutrittskontrolle
• Versorgung von 24V-Industriesensoren, Steuerungen und Geräten mit geringer Leistungsaufnahme
• Kleine USV-Aufbauten und batteriegepufferte Installationen in Schränken oder Gehäusen

Technische Spezifikationen

• Eingangsspannungsbereich: 100–240V AC
• Nennausgangsspannung: 24V DC (einstellbar bis 27,6V)
• Ausgangsleistung: 50 W
• Integriertes Batterieladegerät für externen Batterieanschluss
• Passive Kühlung mit perforiertem Aluminiumgehäuse

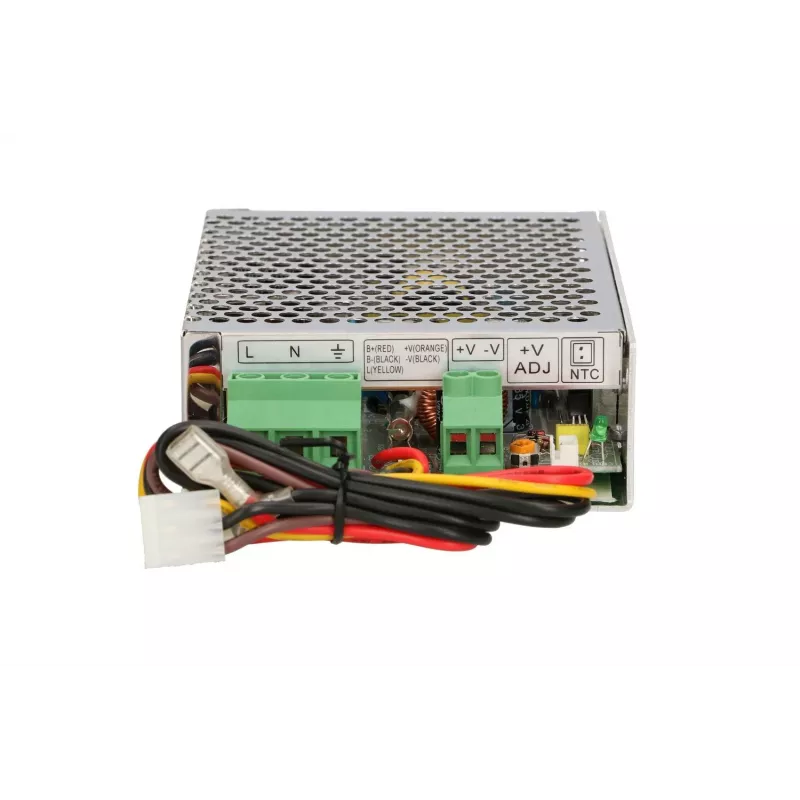

• Anschlusstyp: gekennzeichnete Schraubklemmen
• Abmessungen: 99 mm x 97 mm x 38 mm
• Gewicht: 0,4 kg
• Produktfarbe: Aluminium

Verwendung

Montieren Sie das Netzteil an einem gut belüfteten Ort oder in einem Gehäuse, das den Luftstrom durch das perforierte Gehäuse ermöglicht. Schließen Sie den Wechselstromeingang (100–240V) an die dafür vorgesehenen Schraubklemmen an, dann verbinden Sie den Gleichstromausgang und die externe Batterie gemäß den Polaritätskennzeichnungen. Stellen Sie mit dem Potentiometer die Ausgangsspannung auf das erforderliche Niveau für Ihre 24V-Geräte ein und überprüfen Sie die Spannung unter Last. Befolgen Sie die üblichen elektrischen Sicherheitsverfahren und stellen Sie sicher, dass Sicherungen oder Stromkreisschutzvorrichtungen gemäß den örtlichen Vorschriften installiert sind.

Empfehlungen

Installieren Sie das Gerät fern von Feuchtigkeit und direkten Wärmequellen; lassen Sie um das perforierte Gehäuse herum Freiraum für eine ausreichende passive Kühlung. Verwenden Sie eine externe Batterie mit angemessener Kapazität und Spezifikation für die erwartete Backup-Zeit und überprüfen Sie regelmäßig den Batteriezustand und die Anschlussverbindungen. Beim Einsatz mit kritischen Systemen wie Sicherheits- oder Netzwerkgeräten sorgen Sie für einen angemessenen Überstromschutz und regelmäßige Tests der Batterie-Backup-Funktion.
