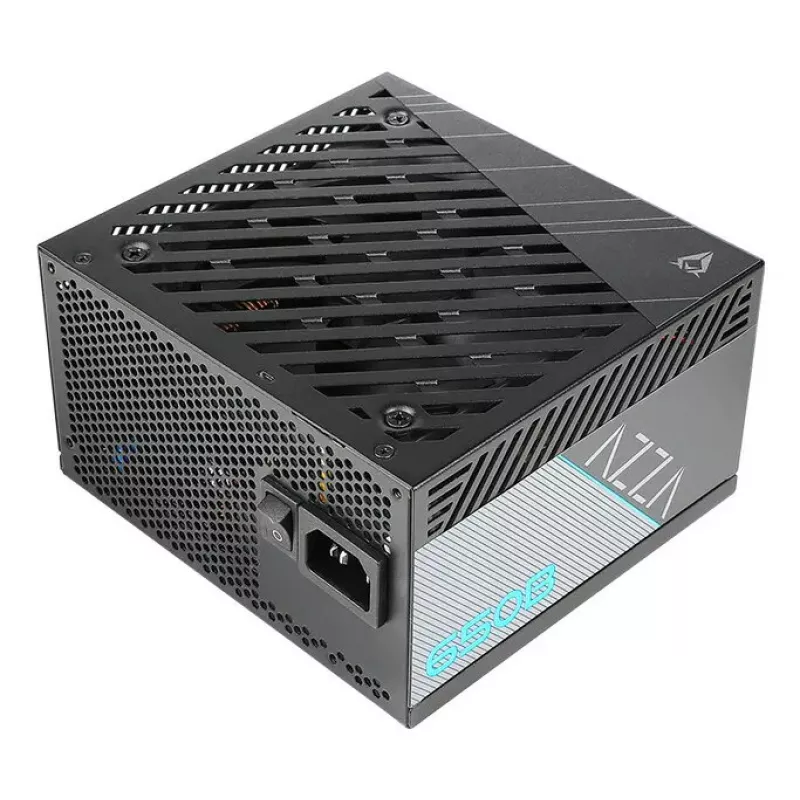

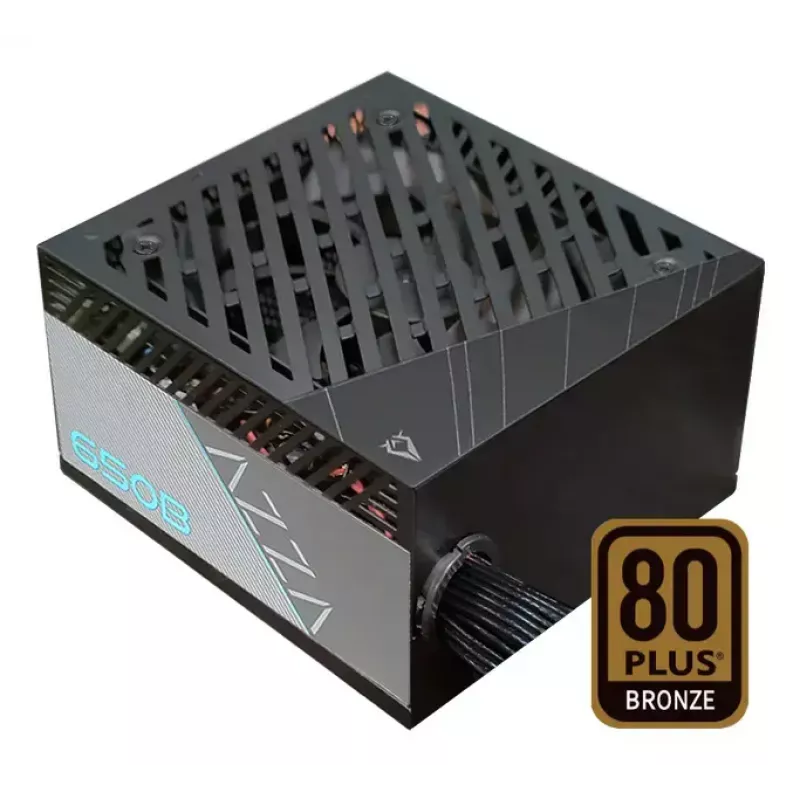

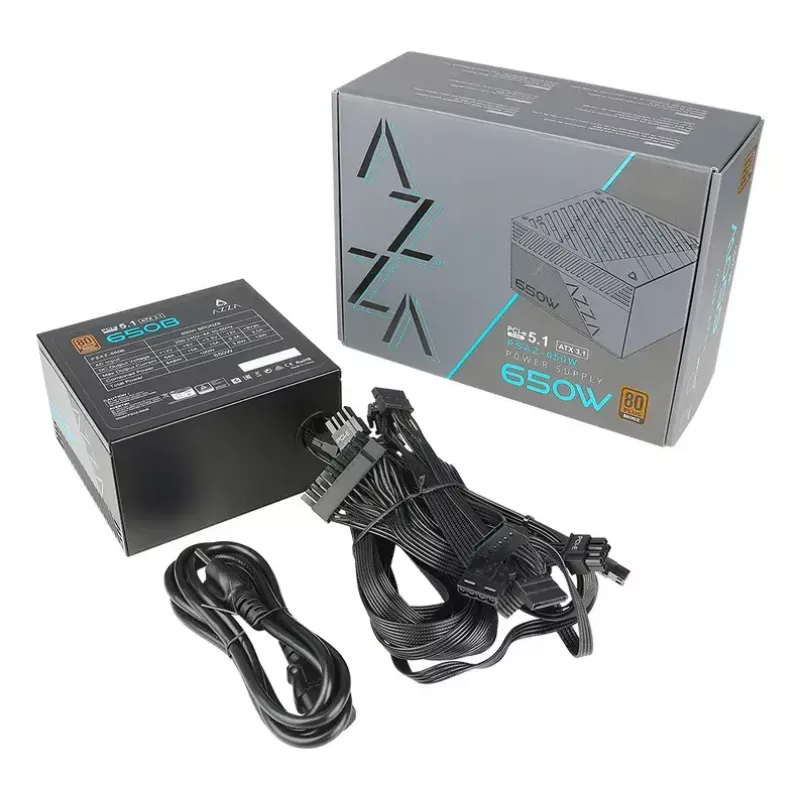

Netzteil AZZA PSAZ-650B (ATX3.1) 650 W, 20+4-Pin-ATX, nicht-modular, 80 PLUS Bronze, schwarz

Das AZZA PSAZ-650B (ATX3.1) ist ein 650-W-ATX-Netzteil, das für Desktop-PCs entwickelt wurde. Es bietet eine stabile 200–240-V-Wechselstromeingang mit 50/60 Hz, liefert eine Gesamtleistung von bis zu 650 W und verwendet einen 20+4-Pin-ATX-Mainboard-Anschluss. Das Netzteil ist nicht-modular, in Schwarz gehalten und verfügt über eine 80-PLUS-Bronze-Effizienzzertifizierung sowie internationale Sicherheitszeichen (FCC, CE, TÜV, RoHS, RCM, CB).

Vorteile

Das Netzteil entspricht ATX12V V3.1 und verfügt über eine LLC-Halbbrücken-Topologie mit DC-DC-Modulen und hocheffizienten Elektrolytkondensatoren für eine verbesserte Spannungsstabilität. Die typische Effizienz beträgt 86 % unter normaler Last, und ein 120-mm-Smart-Sleeve-Lüfter sorgt für aktive Kühlung. Das Netzteil umfasst eine vollständige Schutzschaltung (OCP, OVP, OPP, SCP, OTP, UVP) und unterstützt PCIe-Gen-5.1-Grafikkarten über ein hochwertiges 12V-2x6-16-Pin-Kabel, das bis zu 450 W Leistung liefern kann.

Geeignet für

• Mittelklasse- und Einsteiger-Desktop-Gaming-PCs
• Büro- und Heim-Workstation-Builds, die einen ATX-Formfaktor erfordern
• Systeme mit einer einzelnen PCIe-Gen5.1-Grafikkarte (innerhalb der Kabel-/Schienen-Grenzwerte)

Technische Daten

• Gesamtleistung: 650 W
• Wechselstrom-Eingangsspannung: 200–240 V
• Wechselstrom-Eingangsfrequenz: 50/60 Hz
• Mainboard-Anschluss: 20+4-Pin-ATX
• Effizienz: ≧86 % (typische Last)
• 80-PLUS-Bronze-Zertifizierung
• Kühlung: 120-mm-Smart-Sleeve-Lüfter
• Topologie: LLC-Halbbrücke mit DC-DC-Modulen
• Schutz: OCP / OVP / OPP / SCP / OTP / UVP
• Unterstützt PCIe Gen 5.1; 12V-2x6-16-Pin-Kabel unterstützt bis zu 450 W
• Farbe: Schwarz
• Verkabelungstyp: Nicht-modular
• Zertifizierungen: FCC, CE, TÜV, RoHS, RCM, CB

Gebrauchsanweisung

Installieren Sie das Netzteil in einem kompatiblen ATX-Gehäuse, richten Sie es an den Gehäusebefestigungspunkten aus und befestigen Sie es mit Schrauben. Schließen Sie das 20+4-Pin-ATX-Kabel an den Hauptstromanschluss des Mainboards an. Verbinden Sie die erforderlichen Peripherie- und PCIe-Stromkabel mit den Komponenten und stellen Sie sicher, dass das 12V-2x6-16-Pin-Kabel für unterstützte PCIe-Gen5.1-Grafikkarten innerhalb seiner 450-W-Grenze verwendet wird. Stellen Sie sicher, dass die Wechselstromeingangsspannung 200–240 V entspricht, und schalten Sie das Netzteil ein, nachdem alle internen Anschlüsse gesichert sind.

Empfehlungen

Stellen Sie sicher, dass die Gesamtleistungsaufnahme des Systems die 650-W-Nennleistung des Netzteils nicht überschreitet, und beachten Sie die 450-W-Grenze des 12V-2x6-Kabels, wenn Sie Grafikkarten mit hohem Stromverbrauch betreiben. Sorgen Sie für einen ausreichenden Gehäuse-Luftstrom und regelmäßige Reinigung von Staub, um die Lüfterleistung und die Lebensdauer der Komponenten zu erhalten.
