N-Buchse zum Crimpen LMR 400 DeLOCK 90023

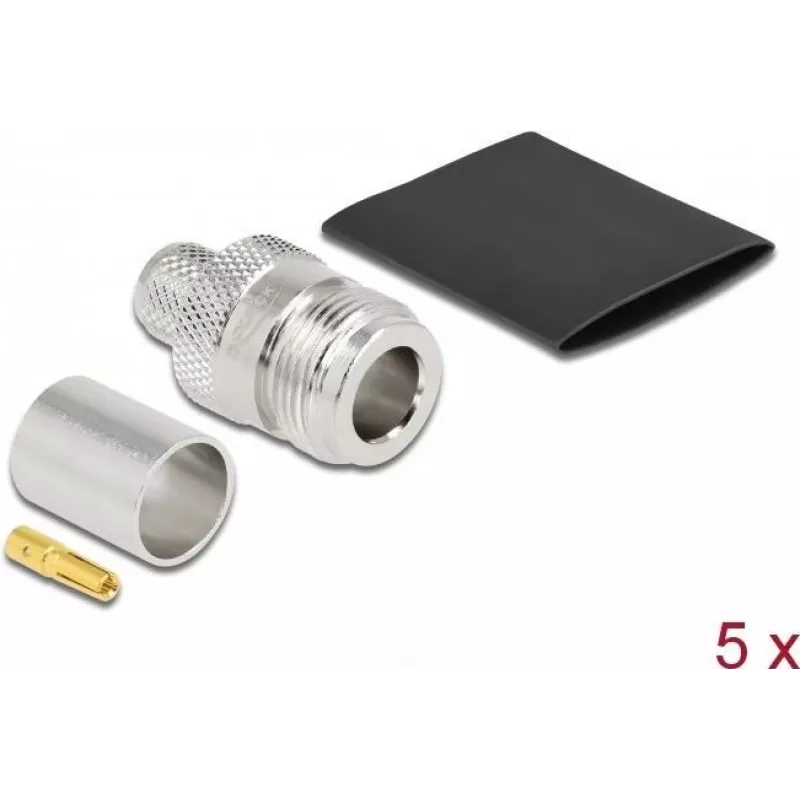

Die DeLOCK N-Buchse zum Crimpen LMR 400 ist ein Koaxialstecker, der für Hochfrequenzanwendungen bis 6000 MHz ausgelegt ist. Geliefert im Set mit passenden Schrumpfschläuchen, bietet diese N-Buchse vernickelte Kontakte und kompakte Abmessungen (16,5 mm Breite, 27,8 mm Tiefe, 16,5 mm Höhe) für zuverlässige, dauerhafte Verbindungen in professionellen HF-Montagen.

Vorteile

Der Stecker unterstützt Hochfrequenzübertragung bis 6000 MHz und verwendet vernickelte Kontakte, um Korrosion zu widerstehen und eine gleichbleibende elektrische Leistung sicherzustellen. Die Lieferung umfasst Schrumpfschläuche zur Zugentlastung und zum Umweltschutz, und die kompakte Bauform vereinfacht die Installation auf engem Raum. Das Set enthält fünf Stecker, geeignet für mehrere Installationen oder Ersatz.

Geeignet für

Technische Daten

Anwendung

Entmanteln Sie das LMR-400-Kabel gemäß den Crimpspezifikationen des Steckers, führen Sie das vorbereitete Kabel in die N-Buchse ein und crimpen Sie die Hülse sicher mit dem passenden Crimpwerkzeug. Schieben Sie den mitgelieferten Schrumpfschlauch über die Verbindung und erwärmen Sie ihn, um Zugentlastung und Umweltschutz zu erzeugen. Überprüfen Sie die mechanische und elektrische Verbindung, bevor Sie die Baugruppe in Betrieb nehmen.

Empfehlungen

Verwenden Sie eine passende Crimpmatrize für LMR 400 und prüfen Sie die vernickelten Kontakte vor der Montage auf Sauberkeit. Erwärmen Sie den Schrumpfschlauch gleichmäßig, um Lücken zu vermeiden und eine langfristige Stabilität der Verbindung sicherzustellen.
