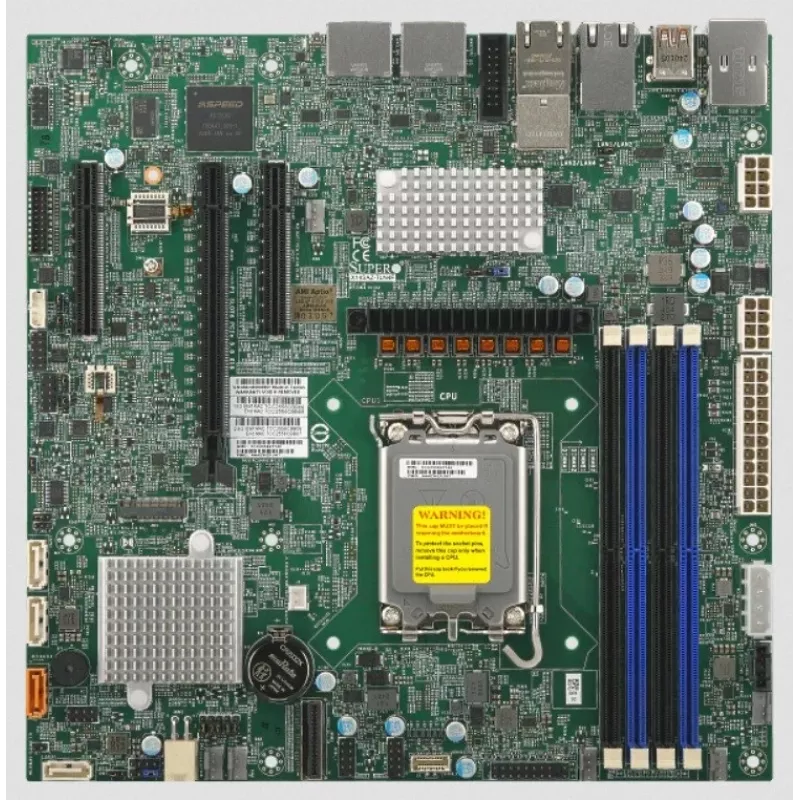

Motherboard Supermicro X14SAZ-TLN4F, Sockel 1851, Intel-Chipsatz, Micro-ATX, 4x DIMM DDR5, bis zu 256 GB, 2x 2,5Gb LAN, IPMI

Das Supermicro X14SAZ-TLN4F ist ein Micro-ATX-Server-Motherboard mit Sockel 1851 und einem Intel-Chipsatz, kompatibel mit Intel Core Ultra (Series 2) Prozessoren mit bis zu 24 Kernen. Es unterstützt vier DDR5-DIMM-Steckplätze mit ECC- und Non-ECC-Speicher bis zu 256 GB mit bis zu 5600 MHz, bietet zwei 2,5-Gb-Ethernet-Ports mit Intel I226-LM-Controller sowie einen dedizierten IPMI-LAN-Port und umfasst mehrere Video- und USB-Ausgänge für Verwaltung und Konnektivität. Speicher- und Erweiterungsfunktionen umfassen vier SATA-III-Anschlüsse, einen TPM-Header und verschiedene interne serielle Header. Das Board ist für den Betrieb bei Umgebungstemperaturen von 0 bis 60 °C ausgelegt; sorgen Sie für ausreichende Belüftung, um Überhitzung zu vermeiden.

Vorteile

Das Motherboard kombiniert einen kompakten Micro-ATX-Formfaktor mit Server-Class-Funktionen wie IPMI-Remote-Management, dualen 2,5-Gb-LAN-Ports für verbesserten Netzdurchsatz, UEFI AMI BIOS mit ACPI 6.5 und SMBIOS 3.7 Unterstützung sowie flexiblen Speicheroptionen (ECC und Non-ECC DDR5). Ein reichhaltiges hinteres I/O-Set mit mehreren USB 3.2 Gen2 Typ-A-Ports, HDMI, DisplayPort und VGA vereinfacht den lokalen Konsolenzugriff und die Peripherieanbindung.

Geeignet für

• Kompakte Rack- oder Tower-Server für Virtualisierung- oder Rechenaufgaben
• Netzwerkgeräte und Edge-Server, die 2,5-Gb-Konnektivität und Remote-Management erfordern
• Workloads, die zuverlässige Speicherkonfigurationen mit ECC- oder Non-ECC-DDR5 bis zu 256 GB benötigen

Technische Spezifikationen

• CPU-Unterstützung: Sockel 1851, kompatibel mit Intel Core Ultra (Series 2), bis zu 24 Kerne
• Formfaktor: Micro-ATX (244 x 244 mm)
• Speicher: 4 × DDR5-DIMM-Steckplätze, ECC & Non-ECC, bis zu 256 GB, Unterstützung bis zu 5600 MHz, 1,1 V
• LAN: 2 × 2,5-Gigabit-Ethernet (Intel I226-LM) plus IPMI-LAN
• Speicher: 4 × SATA-III-Anschlüsse
• Interne I/O: TPM-Connector, 2 serielle Port-Header
• Hintere I/O: 6 × USB 3.2 Gen2 Typ-A, 4 × USB 2.0, 2 × RJ-45 LAN, IPMI-LAN, 2 × DisplayPort, 2 × HDMI, 1 × VGA, 2 × seriell
• BIOS und Management: UEFI AMI BIOS, ACPI-Version 6.5, SMBIOS-Version 3.7
• Betriebsbedingungen: 0–60 °C; Lagerung −40–85 °C; Betriebsluftfeuchtigkeit 10–85%; Lagerfeuchtigkeit 10–95%
• Abmessungen (B×T): 244 × 244 mm

Verwendung

Installieren Sie das X14SAZ-TLN4F in ein kompatibles Micro-ATX-Gehäuse mit einem Sockel-1851-Prozessor aus der unterstützten Intel Core Ultra (Series 2) Familie und bestücken Sie die DDR5-DIMM-Steckplätze gemäß dem Motherboard-Handbuch. Schließen Sie Strom, Speichergeräte an den SATA-III-Anschlüssen und Netzwerkkabel an die 2,5-Gb-LAN- und IPMI-Ports nach Bedarf an. Konfigurieren Sie die BIOS/UEFI-Einstellungen über die UEFI AMI-Schnittstelle für Startreihenfolge, Speichereinstellungen (ECC aktivieren/deaktivieren) und ACPI-Verwaltung. Nutzen Sie die IPMI-Schnittstelle für Remote-Überwachung und -Management, sofern verfügbar.

Empfehlungen

Sorgen Sie für einen ausreichenden Gehäuseluftstrom und Kühlung, um die Umgebungsbetriebstemperatur zwischen 0 und 60 °C zu halten; eine ordnungsgemäße Belüftung reduziert das Risiko von thermischer Drosselung oder Hardwareschäden. Befolgen Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit dem Board und lesen Sie das Supermicro-Installationshandbuch für die korrekte Speicherbestückung und Jumper-/Header-Einstellungen.
