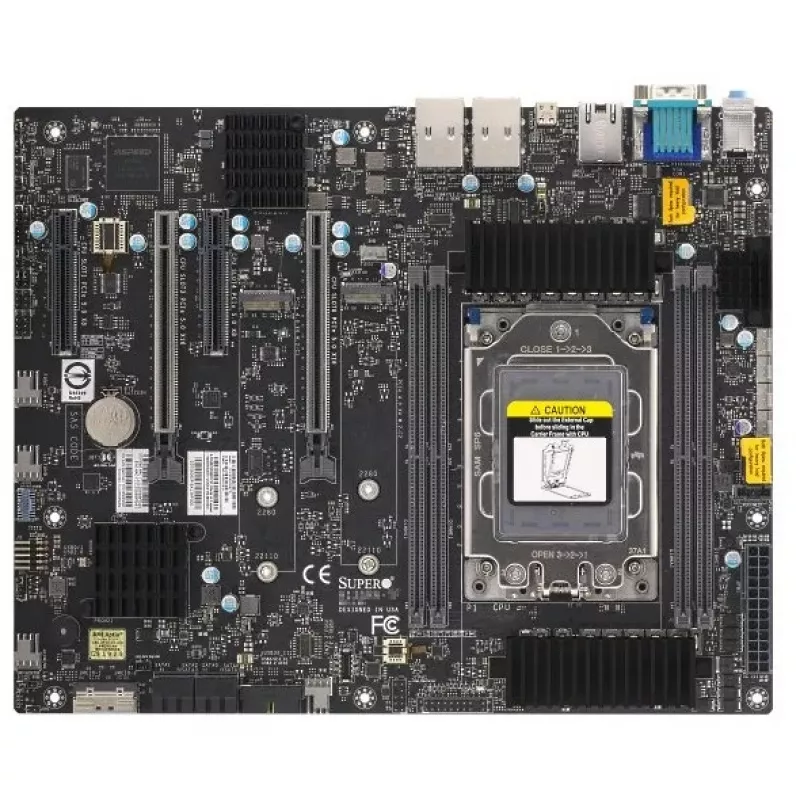

Motherboard Supermicro MBD-H13SRA-F TRX50 Socket sTR5 ATX DDR5 4×DIMM 96GB ECC M.2 SATA III 2×GbE IPMI

Supermicro MBD-H13SRA-F TRX50 ist ein ATX-Workstation-Motherboard, das für AMD Threadripper-Prozessoren mit Sockel sTR5 und den AMD TRX50-Chipsatz entwickelt wurde. Es unterstützt DDR5-Speicher in DIMM-Steckplätzen mit ECC-Kompatibilität, hohe Speicherkapazitäten und -geschwindigkeiten, mehrere PCIe Gen5 x16-Steckplätze für Erweiterungen sowie eine Vielzahl von integrierten Speicher- und Netzwerkschnittstellen, die für den professionellen Workstation-Einsatz geeignet sind.

Vorteile

Das Motherboard bietet Unterstützung für DDR5-Speicher mit hoher Kapazität (bis zu 4 TB) und ECC, mehrere PCIe Gen5 x16-Steckplätze für leistungsstarke Erweiterungskarten und flexible Speicheroptionen einschließlich M.2 und SATA III mit RAID-Unterstützung. Integriertes Gigabit-Ethernet mit einem Broadcom-Controller, IPMI-LAN für Fernverwaltung, zahlreiche interne Lüfteranschlüsse und ein TPM-Header erhöhen die Zuverlässigkeit und Verwaltbarkeit für Workstation-Bereitstellungen.

Geeignet für

• Workstation-Builds für Content-Erstellung und Engineering
• Systeme, die große ECC-Speicherkapazität und hohe Speicherbandbreite erfordern
• Server oder fernverwaltete Workstations mit IPMI
• Konfigurationen mit mehreren PCIe-Erweiterungskarten (GPU, Beschleuniger, RAID-Controller)

Wichtige Spezifikationen

• Formfaktor: ATX (ca. 304,8 × 243,8 mm)
• Chipsatz: AMD TRX50
• Unterstützte Prozessoren: AMD Ryzen Threadripper-Serie (Sockel sTR5)
• Speichertyp: DDR5-SDRAM, ECC-kompatibel; 4 DIMM-Steckplätze; bis zu 5200 MHz unterstützt; maximaler interner Speicher bis zu 4 TB; unterstützte Modulkapazität bis zu 96 GB; Speicherspannung 1,1 V
• Erweiterung: 2 × PCI Express x16 (Gen 5.x)
• Speicher: M.2- und SATA III-Schnittstellen; 4 × SATA III-Anschlüsse; RAID-Unterstützung
• Integriertes Audio: Realtek ALC888S, 5.1-Kanal
• Netzwerk: Gigabit-Ethernet (Broadcom BCM5720); 2 × Ethernet RJ-45-Anschlüsse; IPMI-LAN für Fernverwaltung
• Rückseitige I/O: 1 × USB 3.2 Gen2x2 Typ-C, 4 × USB 3.2 Gen2 Typ-A, COM-Anschluss, VGA-Anschluss
• Interne Anschlüsse: CPU-Lüfteranschluss, 7 × Gehäuselüfteranschlüsse, TPM-Anschluss, interne USB 3.2 Gen1- und USB 2.0-Header
• BIOS: AMI, 32 Mbit; ACPI 6.5; SMBIOS 3.6
• Betriebsbedingungen: Betriebstemperatur −20 bis 60 °C; relative Luftfeuchtigkeit 10–85 %

Verwendung

Installieren Sie das Motherboard in ein kompatibles ATX-Gehäuse und montieren Sie eine unterstützte AMD Threadripper-CPU in den Sockel sTR5 gemäß den Anweisungen des CPU-Kühlerherstellers. Bestücken Sie die DDR5-DIMM-Steckplätze mit ECC-Speichermodulen in den empfohlenen Konfigurationen, um eine optimale Speicherleistung zu ermöglichen. Schließen Sie Speichergeräte an die verfügbaren M.2- oder SATA III-Anschlüsse an und installieren Sie die erforderlichen Erweiterungskarten in den PCIe Gen5 x16-Steckplätzen. Verwenden Sie die integrierten Header, um Systemlüfter, Frontpanel-USB und bei Bedarf ein TPM-Modul anzuschließen. Konfigurieren Sie die BIOS-Einstellungen (AMI) für die gewünschte Startreihenfolge, RAID-Arrays und Speicherprofile, bevor Sie das Betriebssystem installieren.

Empfehlungen

Für einen stabilen Betrieb in Workstation- oder Serverumgebungen verwenden Sie ECC-zertifizierte DDR5-Module, sorgen Sie für eine ausreichende Kühlung von Threadripper-CPUs und mehreren Erweiterungskarten und halten Sie die BIOS-Firmware auf dem neuesten Stand. Konfigurieren Sie bei der Bereitstellung von fernverwalteten Systemen den IPMI-Zugriff sicher und überprüfen Sie die RAID-Konfigurationen vor dem Produktionseinsatz.
