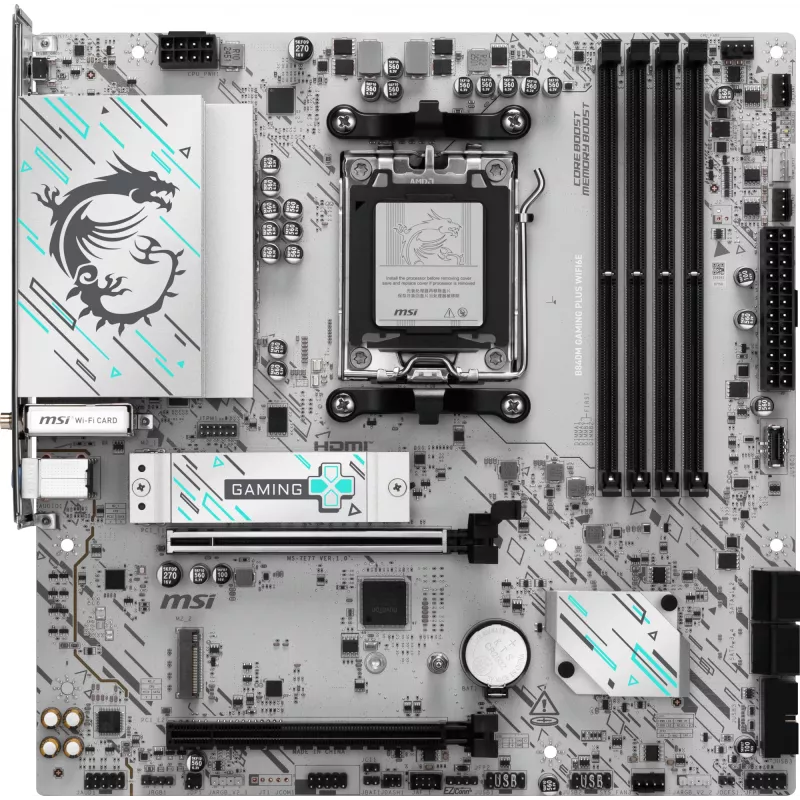

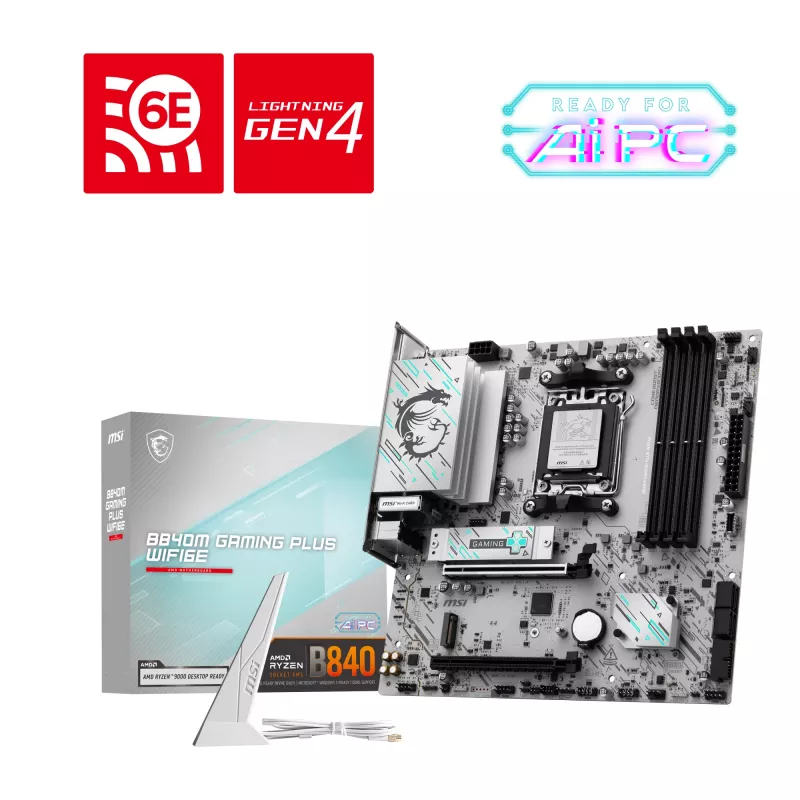

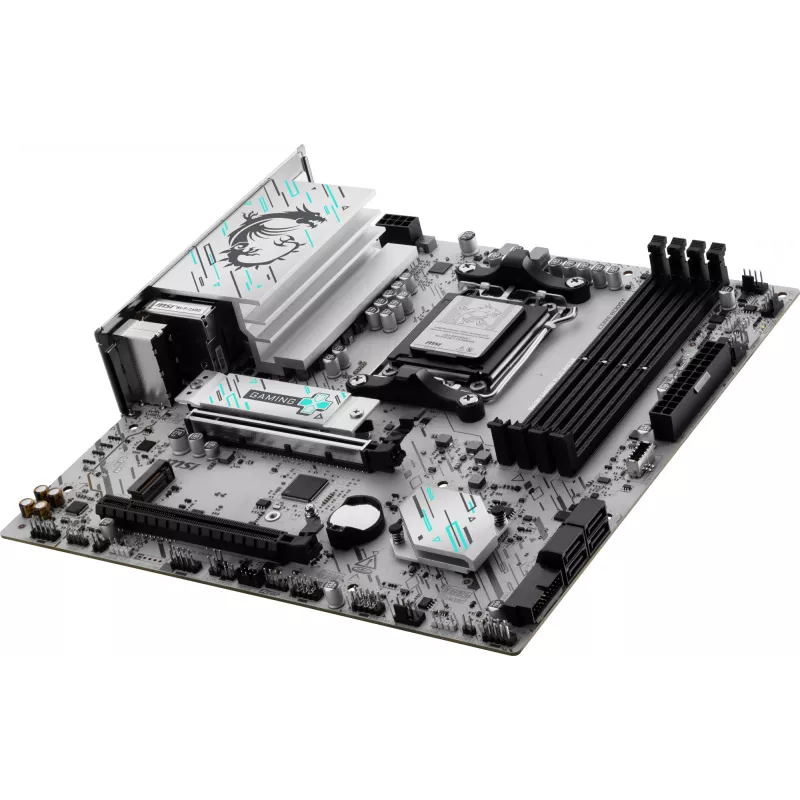

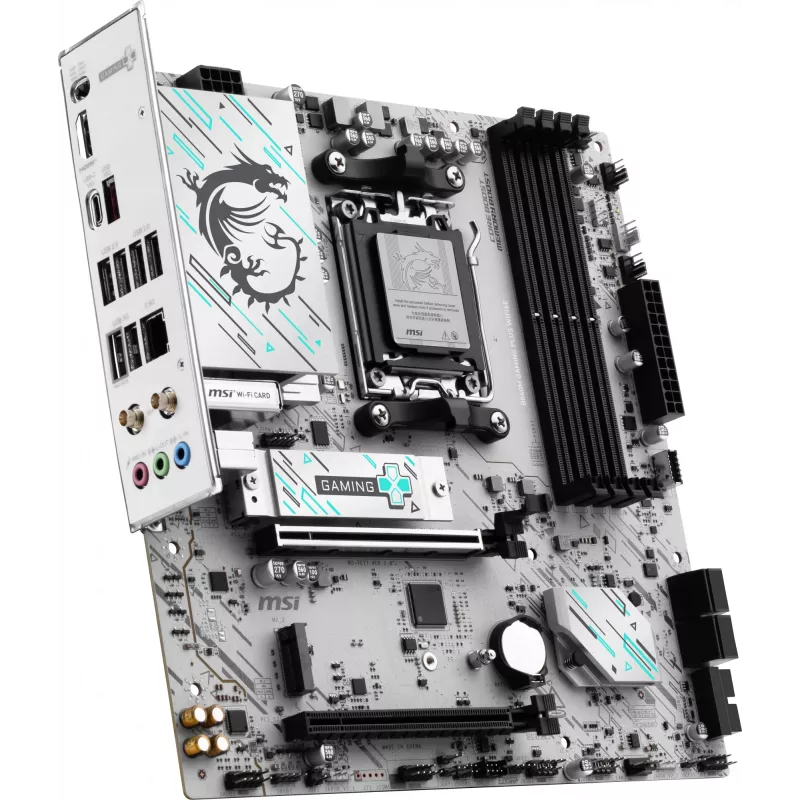

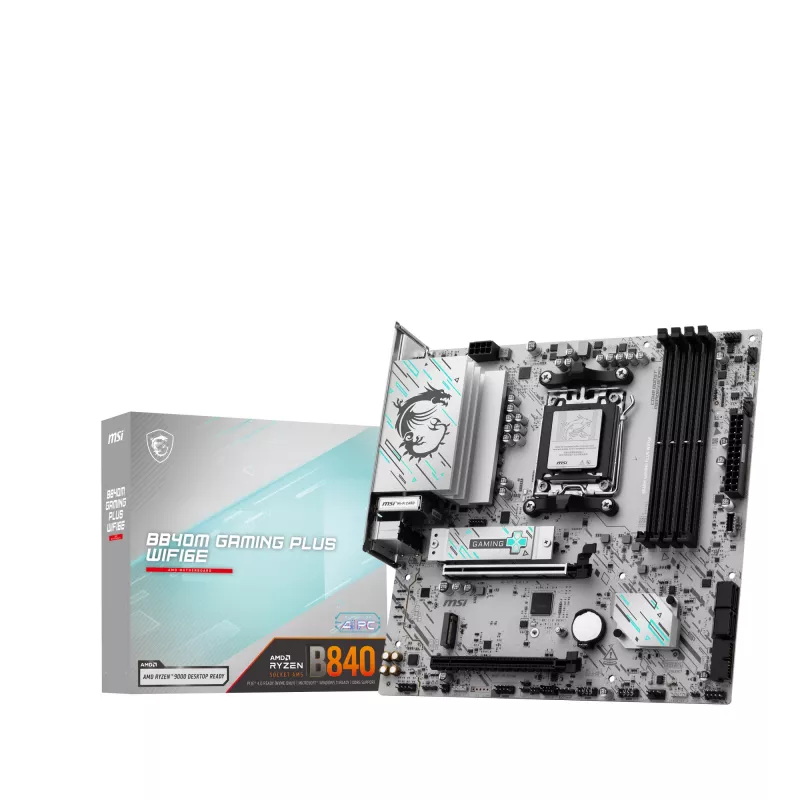

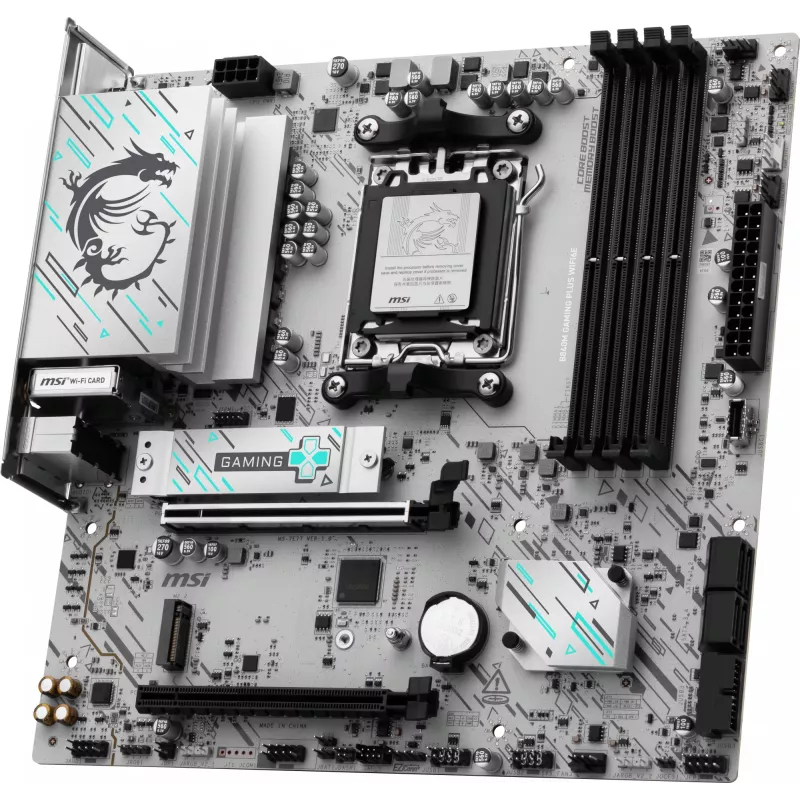

Motherboard MSI B840M GAMING PLUS WIFI6E microATX, Sockel AM5, DDR5 bis 256 GB, Wi‑Fi 6E, 2,5GbE, M.2 x2, HDMI 2.1

Das MSI B840M GAMING PLUS WIFI6E ist ein Micro-ATX-Mainboard für Sockel-AM5-Systeme, entwickelt für AMD Ryzen™ 7000 / 8000 / 9000 Serie. Es unterstützt DDR5-Speicher bis zu 256 GB über vier DIMM-Steckplätze, bietet Hochgeschwindigkeits-Speicheroptionen mit mehreren M.2- und SATA-III-Anschlüssen (RAID 0/1/10) und liefert moderne Konnektivität inklusive Realtek 2,5 Gigabit Ethernet und integriertem Wi‑Fi 6E (802.11ax) mit Bluetooth 5.3. Das Board verfügt über eine optimierte Leiterplatte, erweiterte Kühlkörper und verstärkte thermische Lösungen, um stabile Leistung unter hoher Last zu gewährleisten, und bietet gleichzeitig EZ-DIY-Funktionen für eine einfachere Installation.

Vorteile

Das Mainboard kombiniert ein 7+2+1 P-PAK digitales Stromversorgungsdesign, einen 8-Pin-CPU-Stromanschluss und eine mehrschichtige Leiterplatte mit verdicktem Kupfer, um einen dauerhaften Hochfrequenzbetrieb von CPU und Speicher zu unterstützen. Integriertes Wi‑Fi 6E und 2,5G LAN bieten eine latenzarme, bandbreitenstarke Vernetzung, die für Gaming- und Multimedia-Aufgaben geeignet ist. Thermische Verbesserungen wie erweiterte Kühlkörper, MOSFET-Wärmeleitpads mit 7 W/mK, zusätzliche Drosselpads und M.2 Shield Frozr II verbessern die Wärmeableitung und schützen Speicherlaufwerke bei längerer Nutzung. EZ M.2 Clip II, EZ PCIe Clip II und EZ Antenna vereinfachen die Komponenteninstallation und -wartung.

Geeignet für

• Gaming-PCs auf Basis der AMD Ryzen™ 7000 / 8000 / 9000 Serie
• Content-Erstellung und Produktivitäts-Rechner, die schnellen Speicher und Netzwerk benötigen
• Kompakte Micro-ATX-Builds, die moderne Konnektivität (Wi‑Fi 6E, 2,5GbE) benötigen
• Aufrüstbare Systeme mit DDR5-Speicher und PCIe 4.0-Geräten

Wichtige Spezifikationen

• Formfaktor: Micro ATX
• Chipsatz: AMD B840
• CPU-Unterstützung: Sockel AM5 — AMD Ryzen™ 7000 / 8000 / 9000 Serie
• Speicher: DDR5, 4 DIMM, Dual-Channel, bis zu 256 GB, Unterstützung für DDR5 8000+ MT/s (OC)
• Stromversorgungsdesign: 7+2+1 digitale Phasen, 8-Pin-CPU-Stromanschluss, Core Boost
• Erweiterung: PCIe 4.0 x16-Steckplatz, Lightning Gen4 x4 M.2
• Speicher: M.2 (mit M.2 Shield Frozr), SATA-III-Anschlüsse, RAID 0/1/10-Unterstützung
• Netzwerk: Realtek 2,5 Gigabit Ethernet, Wi‑Fi 6E (802.11ax), Bluetooth 5.3
• Audio: Realtek ALC897, 7.1 Kanäle
• BIOS: UEFI AMI, 256 Mbit
• Unterstützte Laufwerke: bis zu 6 Speicherlaufwerke

Verwendung

Installieren Sie das MSI B840M GAMING PLUS WIFI6E in ein kompatibles Micro-ATX-Gehäuse und schließen Sie einen Sockel-AM5-kompatiblen AMD Ryzen-Prozessor gemäß den Standard-Antistatikverfahren an. Bestücken Sie die DDR5-Speichermodule über die DIMM-Steckplätze für Dual-Channel-Betrieb und installieren Sie Speichergeräte in M.2- oder SATA-Anschlüssen; aktivieren Sie ggf. RAID im UEFI. Schließen Sie das 8-Pin-CPU-Stromkabel und zusätzliche Systemstromanschlüsse an, verbinden Sie Frontpanel- und Peripherie-Header und richten Sie die Wi‑Fi-Antenne ein. Verwenden Sie das UEFI-BIOS, um Speicherprofile (XMP/EXPO), Boot-Reihenfolgen und Lüfter-/Thermaleinstellungen zu konfigurieren. Aktualisieren Sie MSI Center und BIOS nach Bedarf für die neuesten Treiber und KI-gestützten Funktionen.

Empfehlungen

Verwenden Sie für eine stabile Langzeitleistung hochwertige DDR5-Module, die paarweise für den Dual-Channel-Betrieb abgestimmt sind, sorgen Sie für ausreichenden Gehäuseluftstrom, um die erweiterten Kühlkörper und den M.2 Shield Frozr zu unterstützen, und halten Sie BIOS und Netzwerk-/Wi‑Fi-Treiber auf dem neuesten Stand. Stellen Sie bei der Installation von Hochleistungs-CPUs oder mehreren M.2-SSDs sicher, dass der 8-Pin-CPU-Stromanschluss fest angeschlossen ist, und erwägen Sie die Verwendung eines Gehäuses mit ausreichender Kühlung, um optimale Temperaturen zu gewährleisten.
