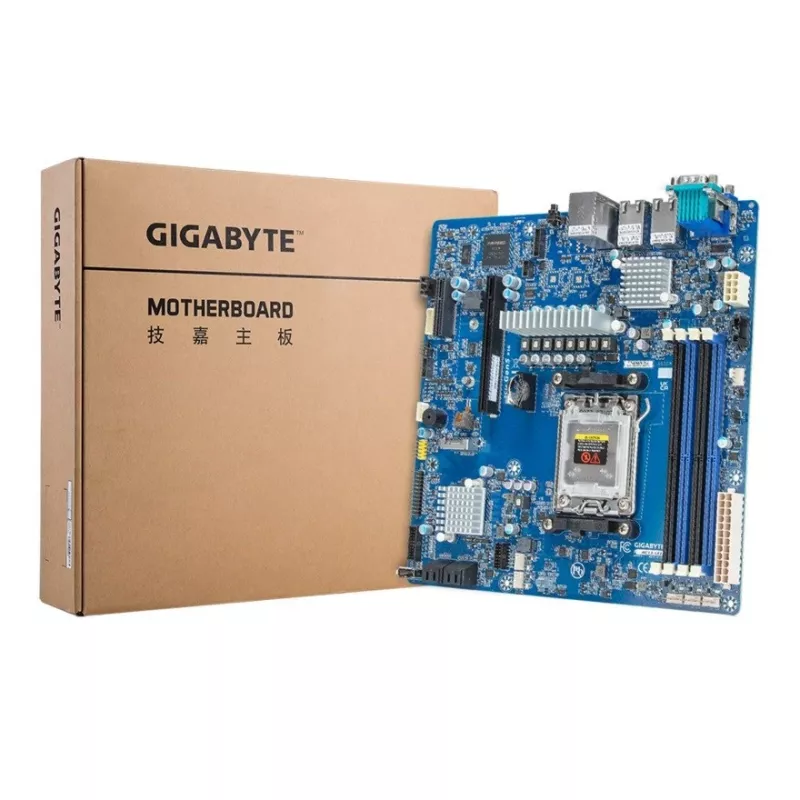

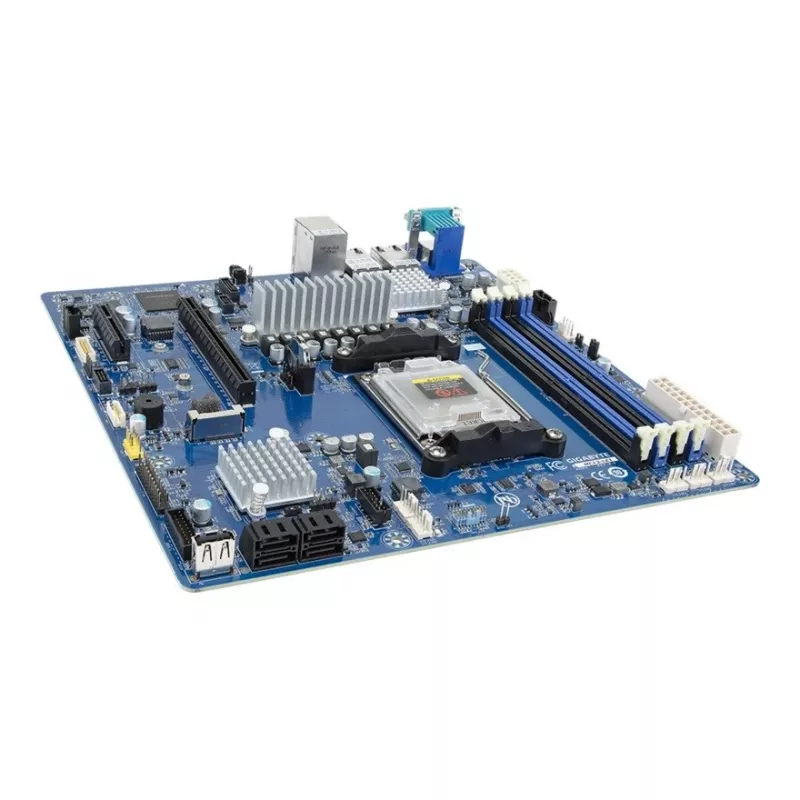

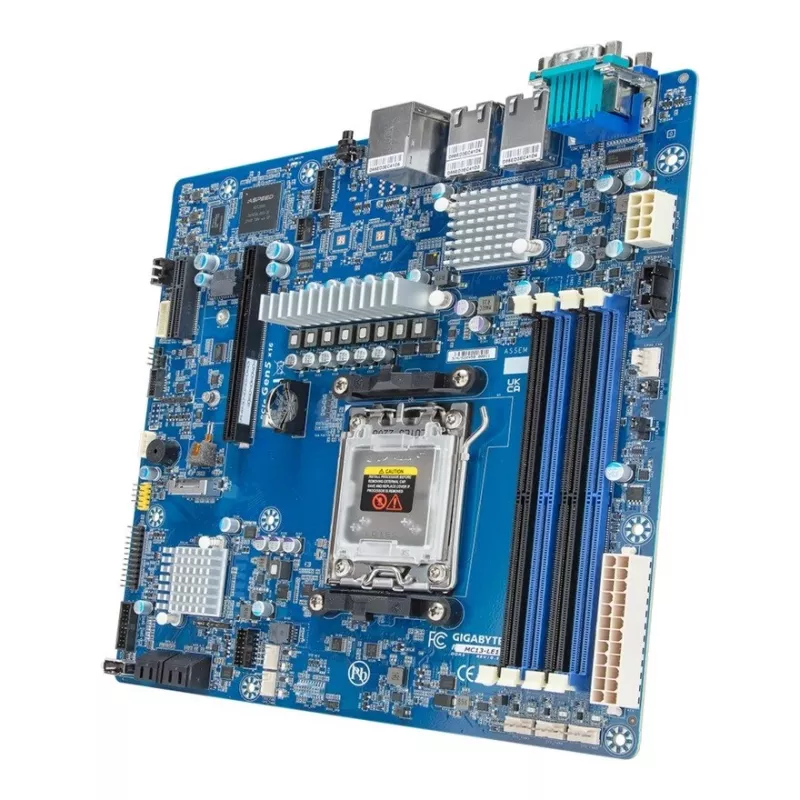

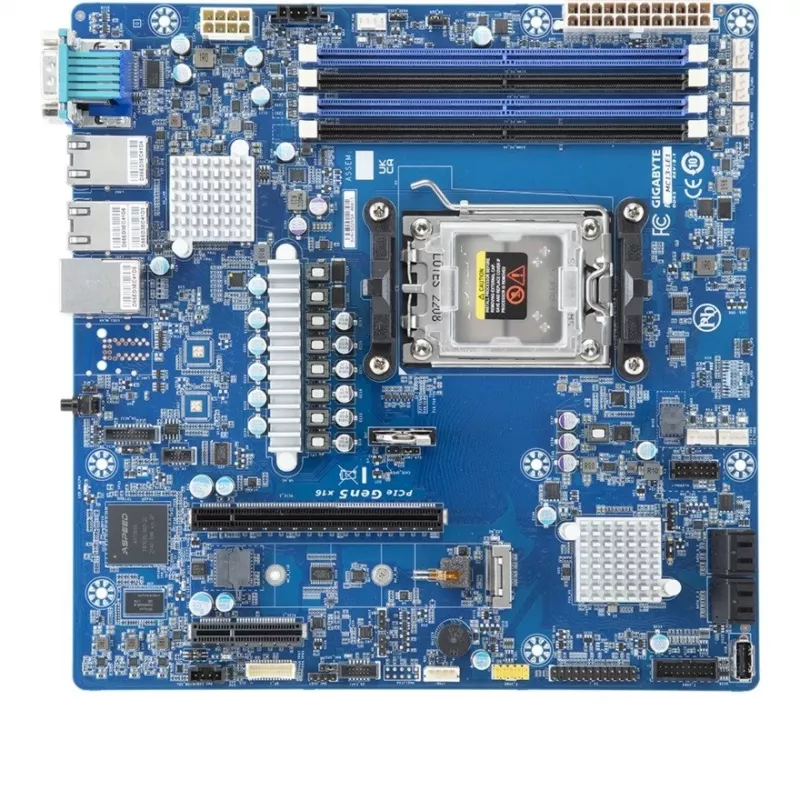

Motherboard GIGABYTE MC13-LE1 B650E microATX für AMD AM5 (Ryzen 7000/9000, DDR5, 4x DIMM, 10Gb LAN, 2x RJ-45, 4x SATA III, M.2, RAID)

Das GIGABYTE MC13-LE1 ist ein microATX-Motherboard auf Basis des AMD B650E-Chipsatzes für Prozessoren mit Sockel AM5. Es unterstützt AMD Ryzen 7000 Series CPUs und kompatible AM5-Prozessoren, bietet Dual-Channel-DDR5-Speicher über vier DIMM-Slots mit ECC- und Non-ECC-Kompatibilität und stellt eine Reihe von Anschluss- und Speicheroptionen für den Server- und Workstation-Einsatz bereit.

Vorteile

Das Board bietet PCIe Gen5 x16- und PCIe Gen4 x4-Erweiterungssteckplätze für moderne Zusatzkarten, integriertes 10-Gigabit-Ethernet mit zwei RJ-45-Ports sowie M.2- und SATA-III-Speicherunterstützung mit RAID-1-Fähigkeit. Es enthält mehrere interne Anschlüsse wie USB 3.2 Gen2x2, USB 3.2 Gen1, USB 2.0, fünf Gehäuselüfter-Header und Standard-ATX-Stromanschlüsse, während es ein kompaktes microATX-Format beibehält.

Geeignet für

• Kompakte Server- oder Workstation-Builds
• AMD Ryzen 7000-Series Desktop-Systeme
• Systeme, die 10-Gb-Ethernet-Konnektivität benötigen
• Speicherkonfigurationen mit M.2- und SATA-Laufwerken mit RAID 1

Wichtige Spezifikationen

• Chipsatz: AMD B650E
• Formfaktor: microATX (244 × 244 mm)
• CPU-Sockel: Sockel AM5, Einzel-CPU-Unterstützung
• Unterstützte Prozessoren: AMD Ryzen 7000 Series (AM5-kompatibel)
• Speicher: 4 × DDR5-DIMM-Slots, Dual-Channel, bis zu 4000 MT/s, ECC- & Non-ECC-Unterstützung
• Netzwerk: Integriertes 10-Gigabit-Ethernet, 2 × RJ-45-LAN-Ports
• Speicherschnittstellen: M.2 und 4 × SATA-III-Ports, RAID-1-Unterstützung
• Erweiterung: 1 × PCIe Gen5 x16-Steckplatz, 1 × PCIe Gen4 x4-Steckplatz
• Interne I/O: 1 × USB 3.2 Gen2x2-Anschluss, 1 × USB 3.2 Gen1-Header, 2 × USB 2.0-Header, 5 × Gehäuselüfteranschlüsse, CPU-Lüfteranschluss, 24-Pin-ATX-Strom
• Rückseitige I/O: 2 × USB 3.2 Gen1 Type-A-Ports, VGA (D-Sub), COM-Port, Management-LAN-Port, 2 × RJ-45-Ethernet
• Unterstütztes Betriebssystem: Windows 11 x64

Verwendung

Installieren Sie eine kompatible Sockel-AM5-CPU und bestücken Sie bis zu vier DDR5-DIMMs gemäß dem Motherboard-Handbuch, um Dual-Channel-Speicher zu aktivieren. Schließen Sie den 24-Pin-ATX- und den CPU-Stromanschluss an, verbinden Sie Speichergeräte mit den M.2-Steckplätzen oder SATA-III-Ports und konfigurieren Sie bei Bedarf RAID 1 im BIOS. Verwenden Sie die PCIe Gen5 x16- oder Gen4 x4-Steckplätze für Erweiterungskarten und verbinden Sie Netzwerk- und Peripheriekabel mit den rückseitigen I/O-Ports. Stellen Sie sicher, dass die Gehäuselüfter an die vorgesehenen Header angeschlossen sind, um eine ausreichende Kühlung zu gewährleisten.

Empfehlungen

Zerlegen Sie das Motherboard nicht, um Schäden und Garantieverlust zu vermeiden. Befolgen Sie das Motherboard-Handbuch für die Montage des CPU-Kühlers, die Speicherinstallationsreihenfolge und die BIOS-Einstellungen, um einen stabilen Betrieb zu gewährleisten.
