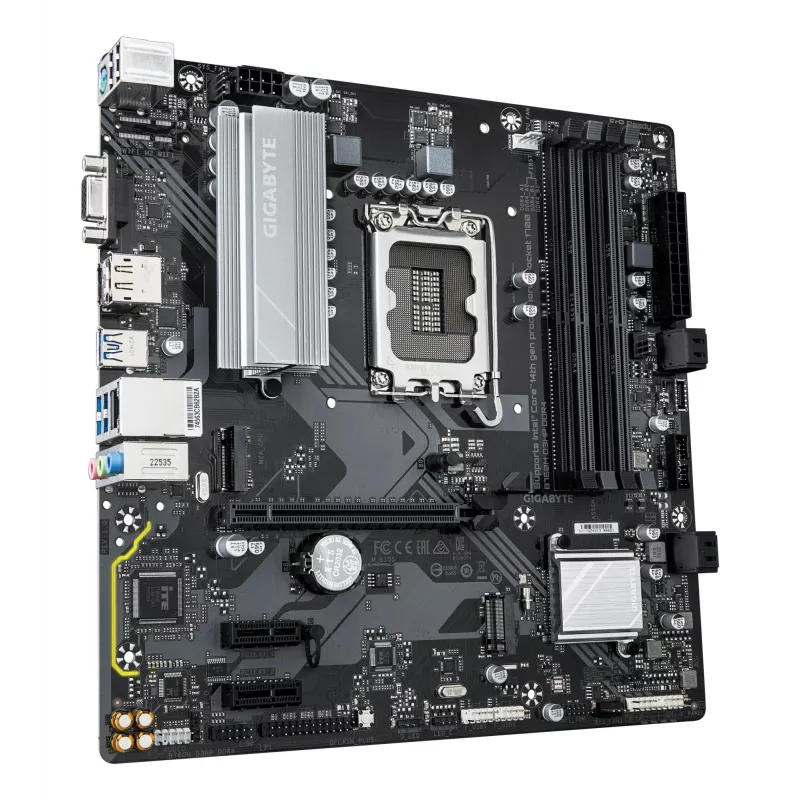

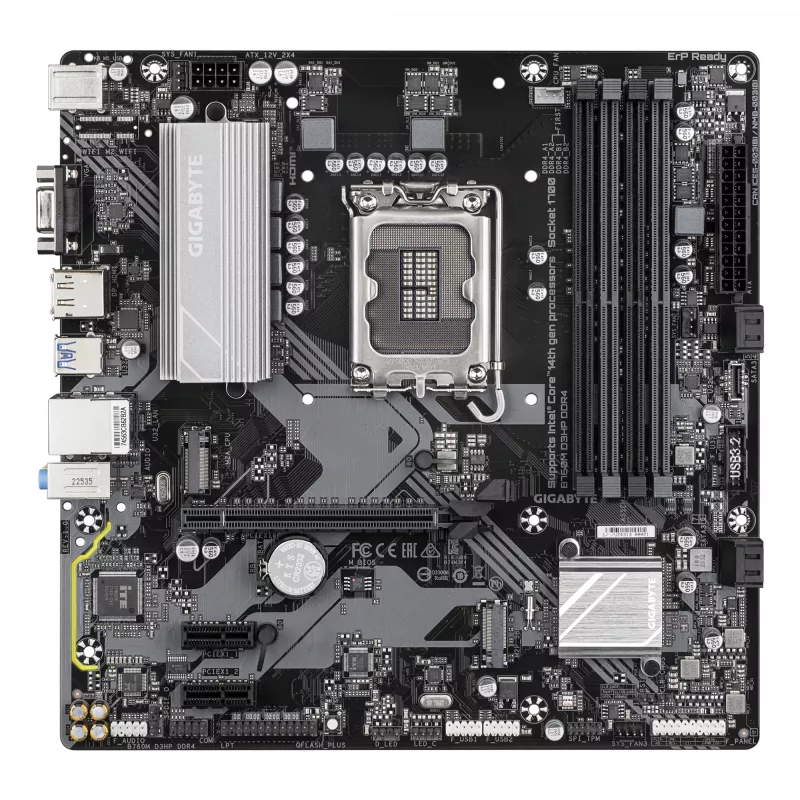

Motherboard GIGABYTE B760M D3HP DDR4, Intel LGA 1700, Micro ATX

Das GIGABYTE B760M D3HP DDR4 ist ein Micro-ATX-Motherboard mit LGA-1700-Sockel, kompatibel mit Intel-CPUs der 12. bis 14. Generation. Es basiert auf dem Intel B760 Express-Chipsatz und unterstützt bis zu 128 GB DDR4-Speicher über vier DIMM-Steckplätze mit übertakteten Geschwindigkeiten von bis zu 5333 MHz (OC). Das Board verfügt über eine 4+1+1-Phasen-Digital-VRM, einen PCIe-x16-Steckplatz, einen PCIe-x1-Steckplatz und zwei PCIe-4.0-M.2-Anschlüsse für schnelle NVMe-Speicher. Integrierte Funktionen umfassen USB 3.2 Gen1 und Gigabit Ethernet für schnelle Konnektivität sowie Unterstützung für RAID 0/1/5/10 für flexible Speicherkonfigurationen.

Vorteile

Das Motherboard kombiniert ein kompaktes Micro-ATX-Format mit umfassenden Konnektivitäts- und Speicheroptionen und bietet eine ausgewogene Mischung aus Leistung und Erweiterbarkeit. Die Unterstützung für hochfrequenten DDR4-Speicher und zwei PCIe-4.0-M.2-Steckplätze ermöglicht schnellere Ladezeiten für Anwendungen und Spiele, während die 4+1+1-Digital-VRM eine stabile Stromversorgung für moderne Intel-Prozessoren gewährleistet. Integriertes GbE-LAN und mehrere USB-Anschlüsse vereinfachen Netzwerk- und Peripherieverbindungen.

Geeignet für

• Kompakte Gaming-PCs
• Heim- und Büro-Produktivitäts-Builds
• Content-Erstellungssysteme mit kleinem Budget
• Workstations, die mehrere NVMe-Laufwerke oder RAID-Konfigurationen erfordern

Wichtige Spezifikationen

• Formfaktor: Micro ATX
• Chipsatz: Intel B760 Express
• Sockel: LGA 1700 (kompatibel mit Intel 12.–14. Gen)
• Speicher: 4 x DDR4-DIMM-Steckplätze, bis zu 128 GB, bis zu 5333 MHz (OC)
• VRM: 4+1+1-Phasen-Digital-VRM
• Erweiterungssteckplätze: 1 x PCIe x16 (Gen 3.x), 1 x PCIe x1 (Gen 3.x)
• Speicher: Duale PCIe-4.0-M.2-Steckplätze; SATA mit RAID-0/1/5/10-Unterstützung
• Konnektivität: USB 3.2 Gen1, Gigabit Ethernet

Verwendung

Installieren Sie das Motherboard in einem kompatiblen Micro-ATX-Gehäuse und montieren Sie eine LGA-1700-CPU, die mit Intel-Prozessoren der 12. bis 14. Generation kompatibel ist. Setzen Sie DDR4-Speichermodule gemäß der empfohlenen Kanalbelegung des Motherboards in die DIMM-Steckplätze ein. Schließen Sie NVMe-Laufwerke an die M.2-Steckplätze oder SATA-Laufwerke an die SATA-Anschlüsse an; konfigurieren Sie bei Bedarf RAID-Arrays im BIOS. Schließen Sie den CPU-Kühler, die Stromversorgungsanschlüsse, die Frontpanel-Header und Peripheriegeräte an, starten Sie dann das System und stellen Sie im BIOS die Speicherfrequenzen und Speichermodi nach Bedarf ein.

Empfehlungen

Für einen stabilen Betrieb bei Verwendung von hochfrequentem DDR4-Speicher oder hoher CPU-Last verwenden Sie einen hochwertigen CPU-Kühler und ein zuverlässiges Netzteil. Aktualisieren Sie das Motherboard-BIOS auf die neueste Version, bevor Sie eine Intel-CPU der 14. Generation installieren, um die Kompatibilität sicherzustellen.
