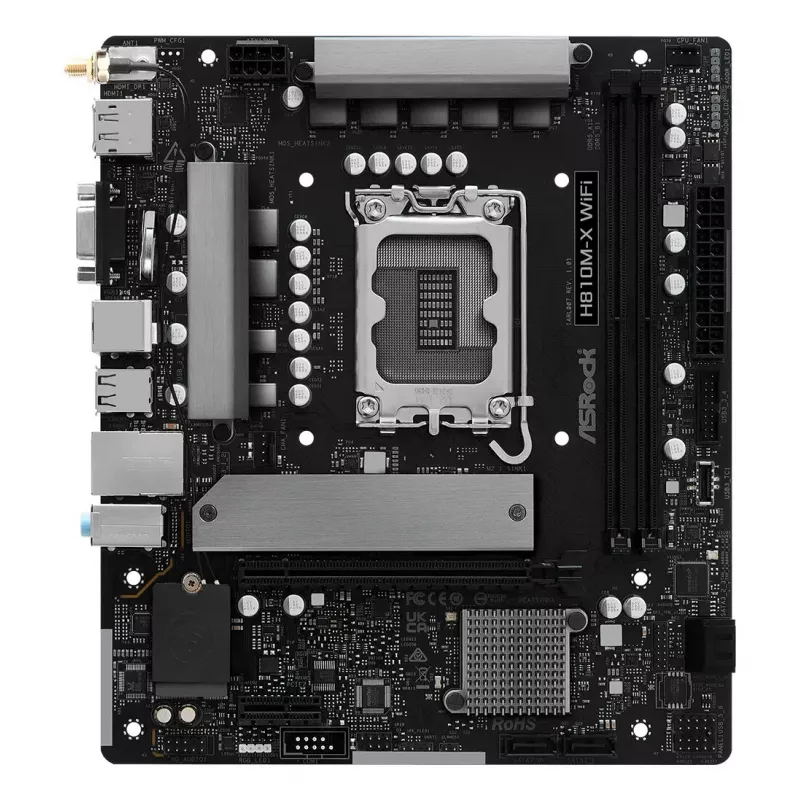

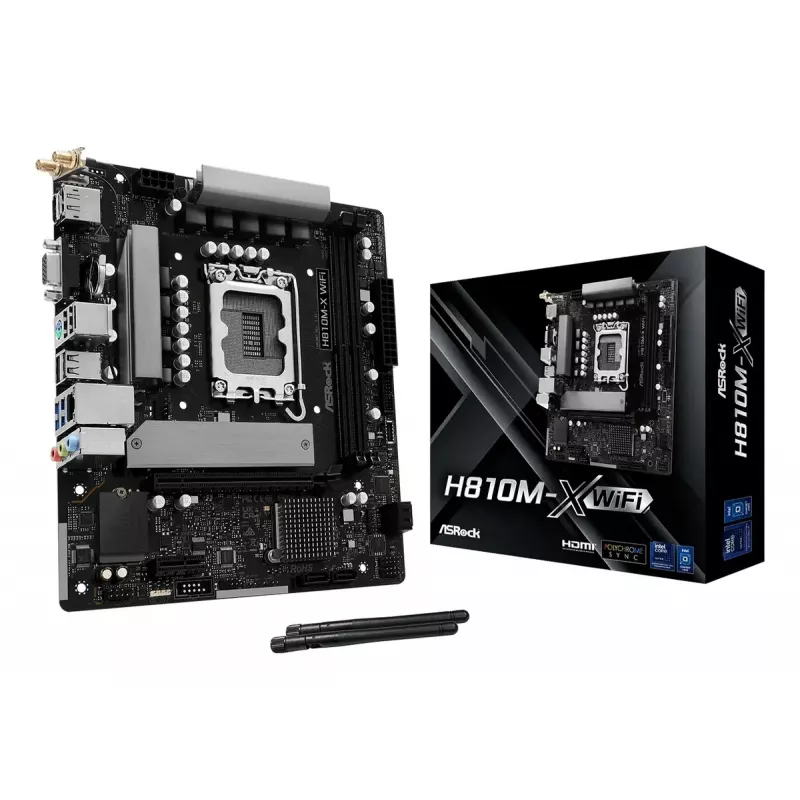

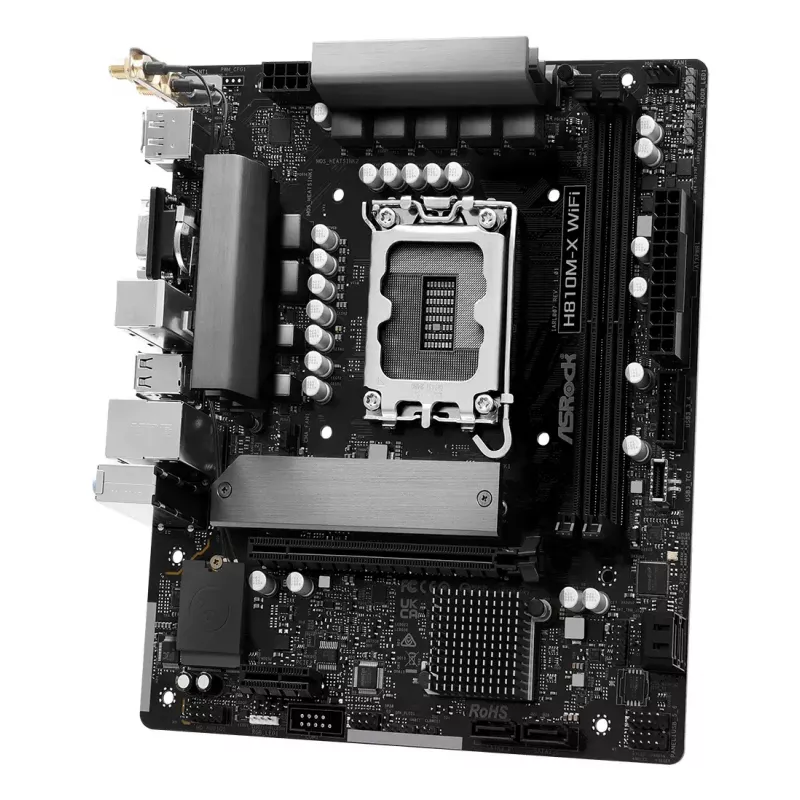

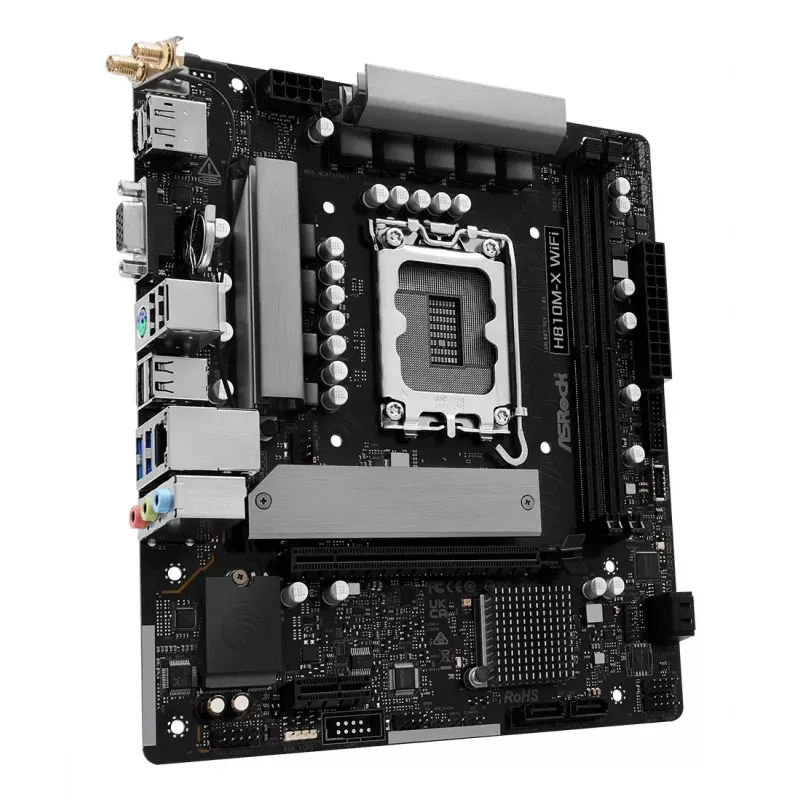

Motherboard ASRock H810M-X WiFi — Intel H810, LGA 1851, microATX, DDR5, 2 DIMM, 128GB, Wi‑Fi 5, 2.5Gb LAN, M.2, SATA III

Das ASRock H810M-X WiFi (X-Serie) Mainboard ist ein micro-ATX-Board für Intel LGA 1851 Prozessoren (Intel Core Ultra Serie 2). Es unterstützt DDR5-Speicher in zwei DIMM-Steckplätzen bis zu 128 GB, bietet einen Hyper M.2 PCIe Gen4 x4 Steckplatz für schnelle NVMe-Speicher, vier SATA III Anschlüsse, integriertes 2,5 Gb/s Realtek LAN und Dual-Band 802.11ac Wi‑Fi mit Bluetooth. Das Board verfügt über mehrere Videoausgänge (HDMI, DisplayPort, D-Sub), einen Front-USB 3.2 Gen1 Typ‑C Header und integrierte RGB-Header, die mit Polychrome RGB und SignalRGB kompatibel sind.

Vorteile

Dieses micro-ATX-Mainboard kombiniert ein kompaktes Format mit Funktionen, die auf Leistung und Konnektivität ausgerichtet sind: PCIe 4.0 M.2-Unterstützung für schnellere Speicher, einen Aluminiumkühlkörper für verbessertes Wärmemanagement, ein 2,5 Gb/s LAN und Dual-Band Wi‑Fi für schnellere Netzwerkanbindung sowie Front-USB Typ‑C für bequeme Highspeed-Frontanschlüsse. Integrierte RGB-Header und SignalRGB-Unterstützung ermöglichen eine synchronisierte Beleuchtungssteuerung kompatibler Geräte.

Geeignet für

• Kompakte Desktop-Builds für Produktivität und allgemeine Heimnutzung
• Content-Ersteller und Streamer, die schnellere Speicher- und Netzwerkleistung benötigen
• Bürosysteme, die stabile kabelgebundene und kabellose Konnektivität erfordern
• Upgrades, bei denen DDR5-Unterstützung und M.2 NVMe-Leistung gewünscht werden

Wichtige Spezifikationen

• Sockel: LGA 1851 (Socket V1) — unterstützt Intel Core Ultra Prozessoren (Serie 2)
• Chipsatz: Intel H810
• Formfaktor: micro ATX
• Stromversorgungsdesign: 6+1+1+1+1 Phasen
• Speicher: 2 × DDR5 DIMMs, Dual-Channel, bis zu 6400 MT/s, maximal 128 GB
• Erweiterung: 1 × PCIe 4.0 x16, 1 × PCIe 4.0 x1
• Speicher: 1 × Hyper M.2 (PCIe Gen4 x4), 4 × SATA III
• USB: 1 × Front-USB 3.2 Gen1 Typ‑C, 4 × USB 3.2 Gen1 (2 hinten, 2 vorne), 6 × USB 2.0 (4 hinten, 2 vorne)
• Audio: Realtek ALC897 7.1 CH HD Audio Codec
• Netzwerk: Realtek 2,5 Gb/s LAN, Dual-Band 802.11ac (Wi‑Fi 5) + Bluetooth 5.0

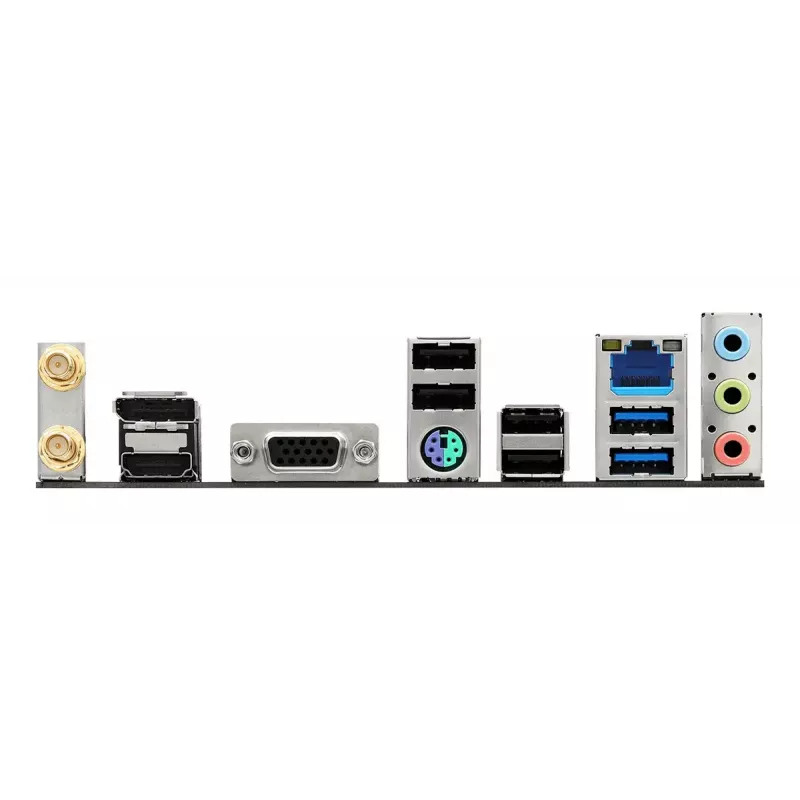

• Videoausgänge: HDMI, DisplayPort, D‑Sub (erfordert CPU mit integrierter Grafik)
• BIOS: UEFI AMI 256 Mbit

Verwendung

Installieren Sie einen kompatiblen LGA 1851 Prozessor und DDR5-Speichermodule in die beiden DIMM-Steckplätze, montieren Sie das Board in ein micro-ATX-Gehäuse und schließen Sie Speichergeräte an den M.2-Steckplatz oder die SATA III Anschlüsse an. Verwenden Sie den Front-USB Typ‑C Header, um einen Gehäuse-Frontanschluss vom Typ‑C hinzuzufügen. Befestigen Sie die Antennen für Wi‑Fi und Bluetooth, falls vorhanden. Um integrierte Grafikausgänge zu nutzen, installieren Sie einen Prozessor mit integrierter GPU und schließen Sie Displays an HDMI, DisplayPort oder D‑Sub an. Beachten Sie bei der Montage die üblichen ESD-Vorsichtsmaßnahmen.

Empfehlungen

Stellen Sie sicher, dass die M.2 NVMe SSD mit PCIe Gen4 x4 kompatibel ist, um maximale Übertragungsgeschwindigkeiten zu erreichen. Überprüfen Sie vor dem Kauf die CPU-Kompatibilität auf der ASRock Mainboard-Supportseite. Für eine verbesserte thermische Leistung unter Dauerlast kombinieren Sie das Board mit ausreichendem Gehäuseluftstrom und den mitgelieferten Aluminiumkühlkörpern. Beachten Sie bei der Synchronisierung von RGB-Geräten die Leistungsgrenzen für angeschlossene LED-Streifen (Adressierbarer Header: WS2812B, 5V, max. 3A, bis zu 80 LEDs; RGB-Header: 12V, max. 3A).
