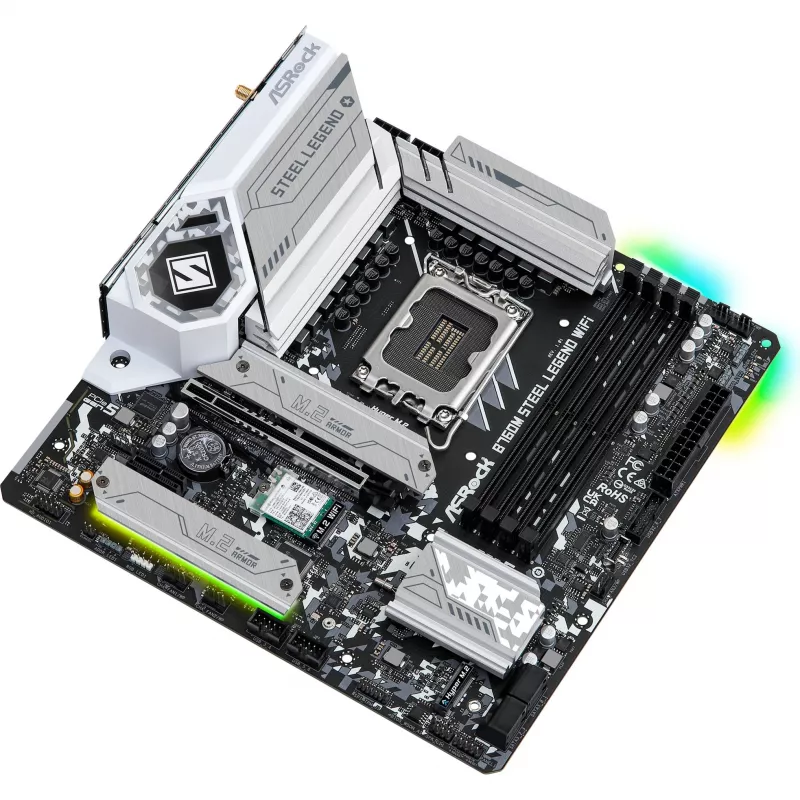

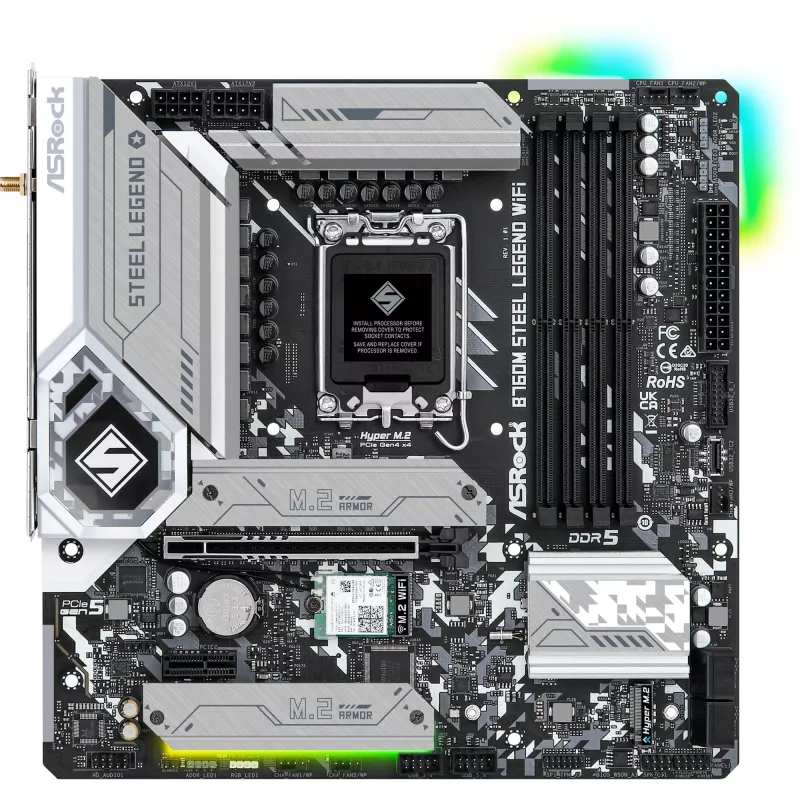

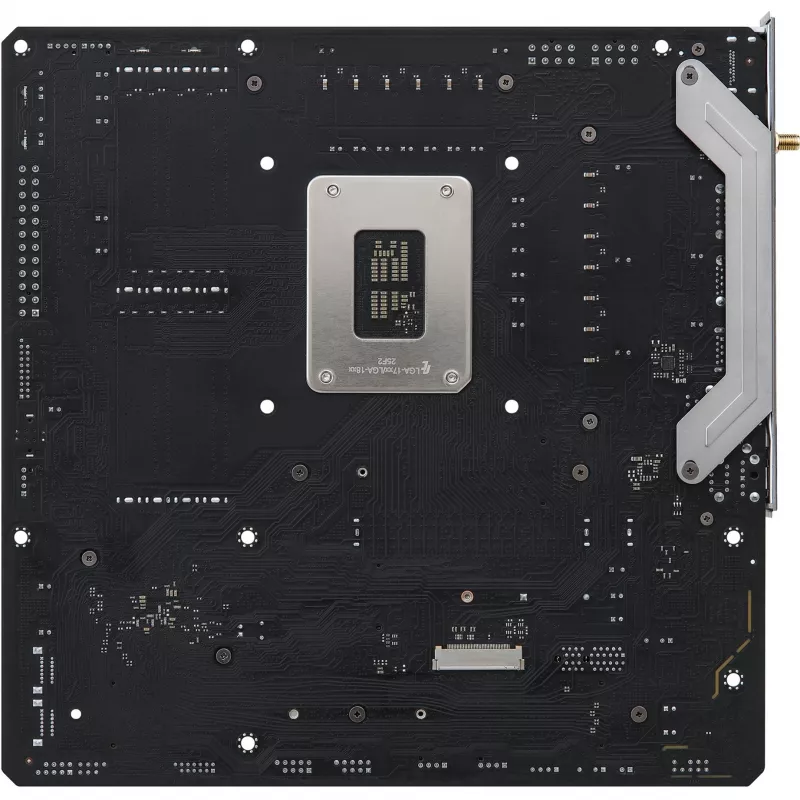

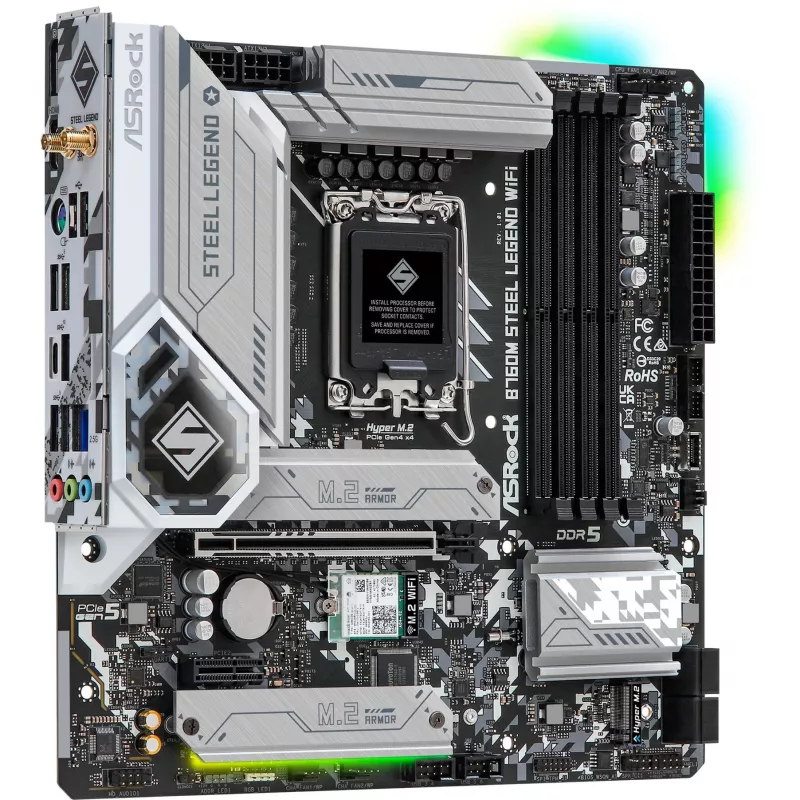

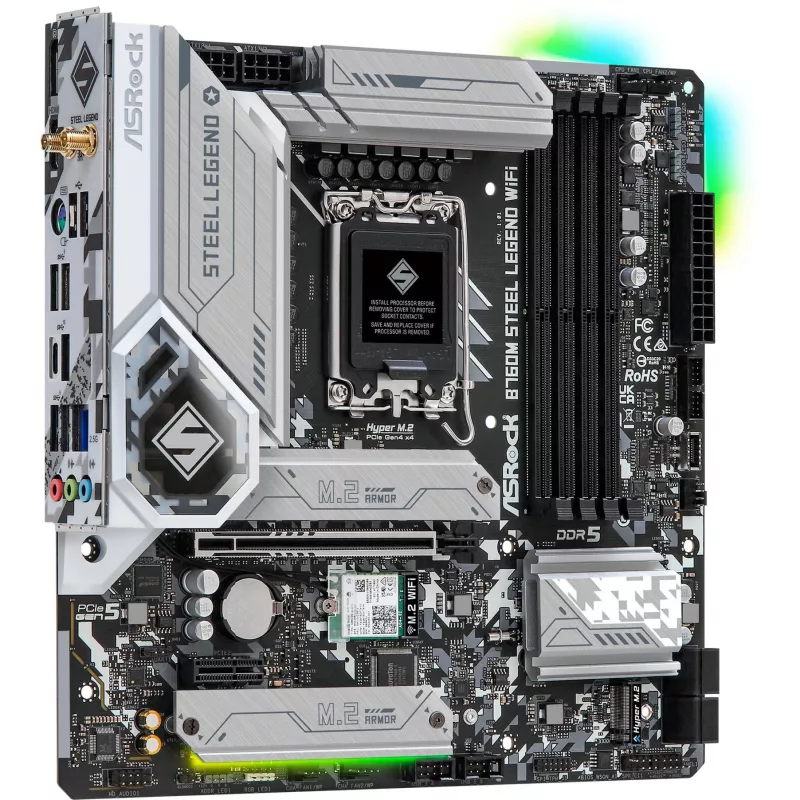

Motherboard ASRock B760M Steel Legend WiFi — Intel B760, LGA 1700, micro ATX, DDR5, 4 DIMM, 128GB, Wi‑Fi 6E, 2.5Gb LAN

Das ASRock B760M Steel Legend WiFi ist ein Micro-ATX-Motherboard mit Intel B760-Chipsatz und LGA 1700-Sockel, das für Mainstream-Nutzer und Enthusiasten entwickelt wurde, die Stabilität und zuverlässige Alltagsleistung suchen. Es unterstützt DDR5-Speicher bis zu 128 GB über vier DIMM-Steckplätze, PCIe 5.0 für Grafikkarten der nächsten Generation, PCIe Gen4 x4 M.2-Speicher, 2,5 Gbit/s LAN und Wi‑Fi 6E-Konnektivität. Das Board verwendet zuverlässige Materialien und eine mehrschichtige/2-oz-Kupfer-PCB-Konstruktion, um die thermischen Eigenschaften und die Stromversorgung für CPU- und Speicher-Overclocking zu verbessern.

Vorteile

Das Motherboard verfügt über ein 12+1+1-Phasen-Stromdesign mit integrierten Dr.MOS-Leistungsstufen für verbesserte Stromlieferung und thermische Leistung, ein 6-lagiges PCB mit 2-oz-Kupferinnenschichten für stabile Signalverläufe und Energieeffizienz sowie einen verstärkten SMT-PCIe 5.0-Stahlsteckplatz für mechanische Unterstützung und Signalstabilität. Integrierte Audioverarbeitung (Nahimic), Polychrome RGB-Header, zwei USB 3.2 Gen2 Typ-A/Typ-C-Anschlüsse auf der Rückblende sowie ein Frontpanel-USB 3.2 Gen2 Typ-C-Header und eine M.2-Key‑E-Modulkappe zur Antennenbefestigung bieten praktische Funktionalität für viele PC-Builds.

Geeignet für

• Mainstream- und Enthusiasten-Desktop-Builds mit Intel Core-Prozessoren der 12. und 13. Generation (LGA 1700)
• Kompakte Micro-ATX-Systeme, die Hochgeschwindigkeitsspeicher (PCIe Gen4 x4 M.2) und PCIe 5.0-Grafikunterstützung benötigen
• Content Creator und Gamer, die schnellere Vernetzung über 2,5 Gbit/s LAN und Wi‑Fi 6E wünschen
• Nutzer, die DDR5-Speicher-Overclocking mit vorgetesteten XMP/EXPO-Profilen möchten

Wichtige Spezifikationen

• Formfaktor: Micro ATX
• Chipsatz: Intel B760
• Sockel: LGA 1700
• Speicher: DDR5, 4 DIMM-Steckplätze, bis zu 128 GB, XMP/EXPO-Unterstützung
• Stromdesign: 12+1+1 Phasen mit Dr.MOS
• PCB: 6-lagig mit 2-oz-Kupferinnenschichten
• PCIe: PCIe 5.0 verstärkter Stahlsteckplatz, SMT-montierter Steckplatz
• Speicher: PCIe Gen4 x4 M.2-Unterstützung, SATA III-Anschlüsse
• Netzwerk: Dragon 2,5 Gbit/s LAN, Wi‑Fi 6E (802.11ax)
• USB: Zwei rückseitige USB 3.2 Gen2 (Typ-A + Typ-C), Front-USB 3.2 Gen2 Typ-C-Header
• Audio: Nahimic-Audiotechnologien (Rauschunterdrückung, Echounterdrückung, Sprachstabilisator, Sound Tracker)
• Extras: Polychrome RGB-Header, eDP-Anschluss für das ASRock 13,3" Side Panel Kit, Auto Driver Installer, flexible integrierte I/O-Abdeckung

Verwendung

Installieren Sie das ASRock B760M Steel Legend WiFi in einem kompatiblen Micro-ATX-Gehäuse und montieren Sie eine LGA 1700-CPU mit dem passenden Kühler. Bestücken Sie die Speichersteckplätze gemäß dem Motherboard-Handbuch mit DDR5-DIMMs, um Dual-Channel-Betrieb zu ermöglichen, und aktivieren Sie bei Bedarf Intel XMP- oder AMD EXPO-Profile im BIOS, um vorgetestete Overclock-Einstellungen anzuwenden. Verbinden Sie Speichergeräte mit den M.2-Steckplätzen oder SATA III-Anschlüssen und installieren Sie Grafikkarten im verstärkten PCIe 5.0-Steckplatz. Befestigen Sie Antennen am M.2 Key‑E-Anschluss (verwenden Sie die Modulkappe zur Sicherung) für Wi‑Fi 6E und schließen Sie Peripheriegeräte über die rückseitigen und vorderen USB-Anschlüsse an. Verwenden Sie nach der Installation eines Betriebssystems den Auto Driver Installer, um die erforderlichen Treiber automatisch herunterzuladen und zu installieren.

Empfehlungen

Für eine stabile DDR5-Speicherhandhabung trennen Sie die Stromversorgung, bevor Sie DIMMs einsetzen oder entfernen; das Board enthält eine Schutzschaltung, aber sichere Handhabung reduziert das Risiko. Stellen Sie sicher, dass das BIOS für beste Kompatibilität mit CPUs, XMP/EXPO-Speicherprofilen und PCIe 5.0-Geräten auf die neueste Version aktualisiert ist. Verwenden Sie ausreichende Kühlung und ein geeignetes Netzteil, um Overclocking und Hochleistungskomponenten zu unterstützen.
