Montageset DeLOCK 86413 Silber Zink

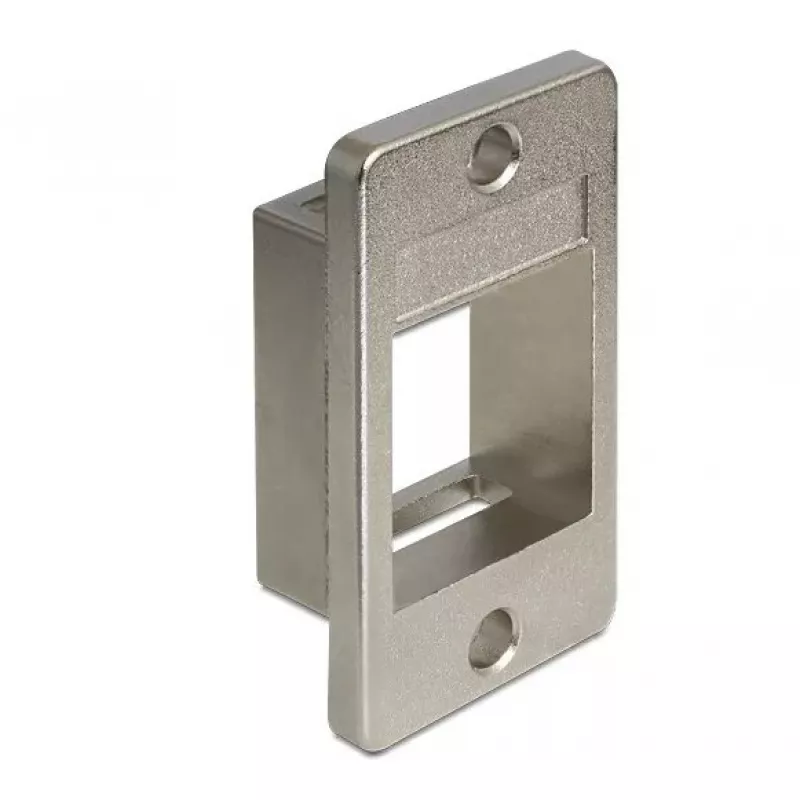

Dieses Delock Montageset ist ein Zinkdruckguss-Keystone-Halter für die Schnappmontage eines einzelnen Keystone-Moduls. Er passt für standardisierte Keystone-Abmessungen und eignet sich zur Montage in Gehäusen, Kästen oder Platten und bietet eine kompakte und haltbare Montagelösung mit einer silbernen Oberfläche.

Vorteile

Der Halter verfügt über ein integriertes Beschriftungsfeld und zwei Schraublöcher zur sicheren Befestigung. Aus Zinkdruckguss gefertigt, bietet er im Vergleich zu einigen Kunststoffalternativen mechanische Stabilität und Korrosionsbeständigkeit. Die standardisierten Ausschnitt- und Anschlussmaße gewährleisten Kompatibilität mit gängigen Keystone-Modulen.

Geeignet für

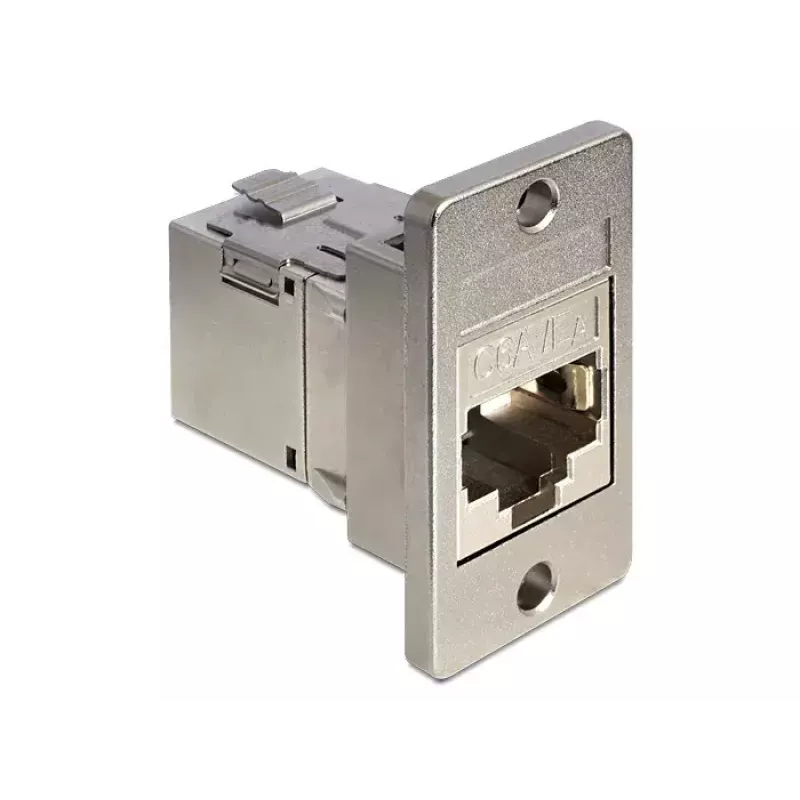

• Montage eines Keystone-Moduls in Elektronikgehäusen
• Platten- oder Gehäuseinstallationen für Netzwerk- oder Audio-/Videoanschlüsse
• Reparatur oder Aufrüstung von Geräten, die standardisierte Keystone-Anschlüsse verwenden

Wichtige Spezifikationen

• Keystone-Anschluss (BxH): 19,2 x 14,9 mm
• Plattenausschnitt (BxH): 16,8 x 22,8 mm
• Montagebohrungsabstand: 28,9 mm (zwei Löcher)
• Material: Zinkdruckguss
• Produktfarbe: Silber
• Abmessungen (LxBxH): 9,8 x 19,1 x 35,5 mm

Anwendung

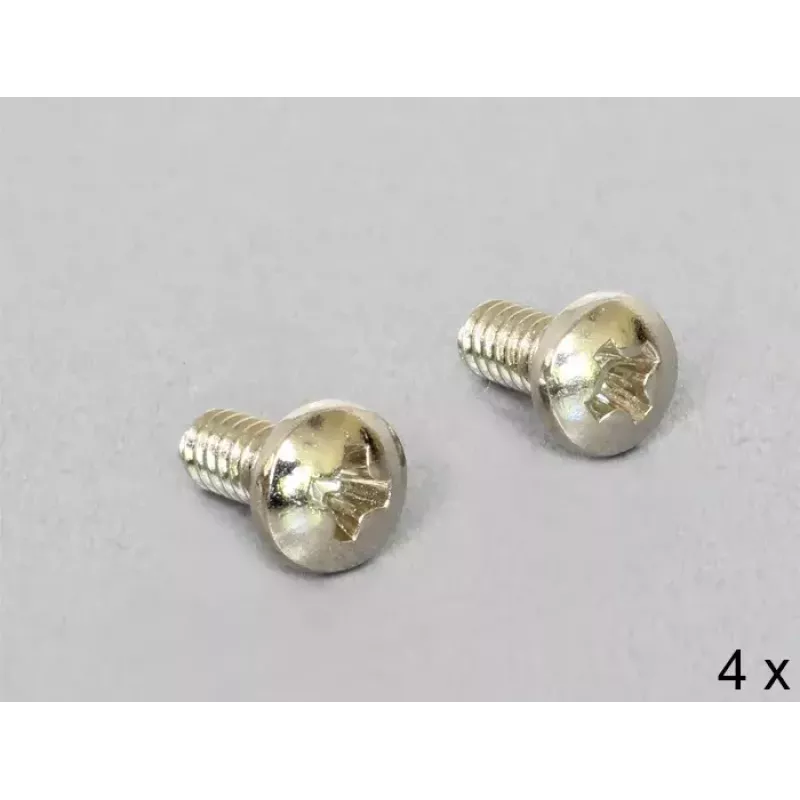

Öffnung in der Platte gemäß den angegebenen Plattenausschnittmaßen anfertigen und das Keystone-Modul am Halter ausrichten. Das Keystone-Modul in den Halter einrasten lassen, bis es hörbar einrastet. Den Halter in der Platte oder im Gehäuse positionieren und mit Schrauben durch die beiden Montagelöcher im Abstand von 28,9 mm befestigen.

Empfehlungen

Verwenden Sie zur zuverlässigen Installation für das Plattenmaterial geeignete Schrauben und vermeiden Sie ein zu starkes Anziehen, um Verformungen des Halters oder der Platte zu verhindern. Überprüfen Sie vor der Installation die Kompatibilität des Keystone-Moduls mit dem 19,2 x 14,9 mm Anschluss.
