Montageset DeLOCK 65984 Grün Kunststoff

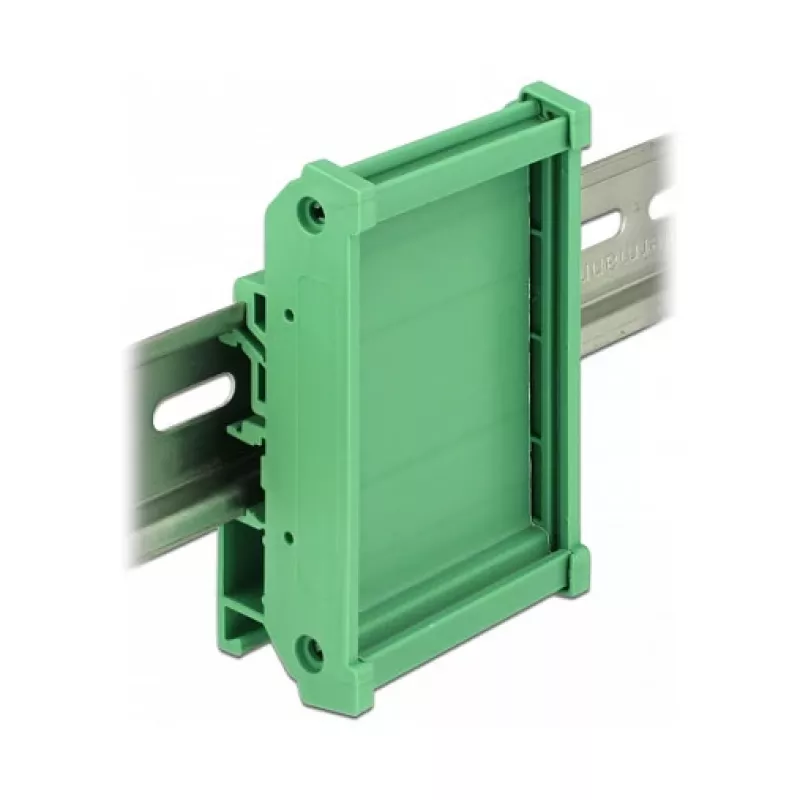

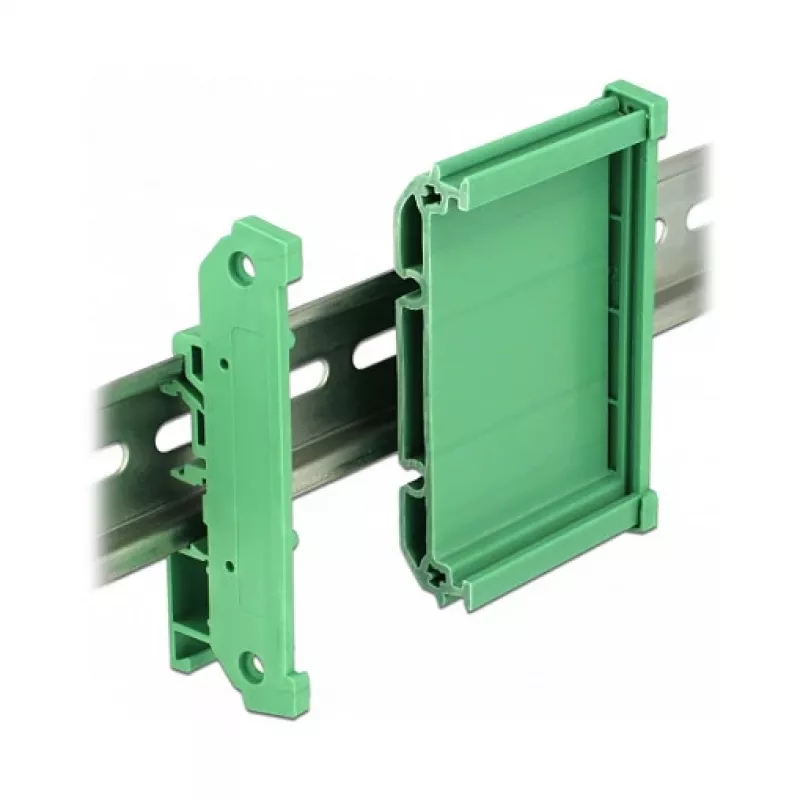

Delock Platinenhalter für Hutschiene 10 cm lang ist ein grünes Kunststoff-Montagezubehör, das zur Befestigung von Leiterplatten mit einer Platinenbreite von 72 mm entwickelt wurde. Er wird auf standardmäßige 15 mm oder 35 mm Hutschienen geklemmt und kann auf eine benötigte Länge gekürzt werden; nach dem Zuschnitt können die beiden Endkappen für eine saubere Installation wieder angebracht werden.

Vorteile

Der Halter besteht aus strapazierfähigem grünem Kunststoff, der eine leichte und dennoch stabile Unterstützung für Leiterplatten bietet. Er ermöglicht die Montage sowohl auf 15 mm als auch auf 35 mm Hutschienen und erlaubt eine individuelle Kürzung, um verschiedenen Platinen- oder Gehäusegrößen gerecht zu werden. Die wieder anbringbaren Endkappen stellen ein ordentliches Erscheinungsbild wieder her und schützen die Schnittkanten nach der Größenanpassung.

Geeignet für

• Befestigung von Leiterplatten mit einer Breite von 72 mm auf Hutschienen
• Elektro- und Elektronik-Schaltschränke
• Prototyping und Kleinserienmontagen, die eine Schienenmontage erfordern
• Gehäuse, bei denen ein kurzer, maßgefertigter Platinenhalter benötigt wird

Technische Daten

• Marke: DELOCK
• Modell / MPN: 65984
• EAN: 4043619659845
• Material: grüner Kunststoff
• Montage: 15 mm oder 35 mm Hutschiene
• Ausgelegte Platinenbreite: 72 mm
• Länge: 100 mm (individuell kürzbar)

Anwendung

Messen Sie die erforderliche Länge, um die Leiterplatte aufzunehmen, und markieren Sie den Halter an der Stelle, an der er gekürzt werden soll. Kürzen Sie den Kunststoffhalter mit einem geeigneten Schneidwerkzeug und entfernen Sie anschließend scharfe Grate. Rasten Sie den Halter auf der 15 mm oder 35 mm Hutschiene ein, schieben Sie die Leiterplatte in den Halterschlitz und setzen Sie die beiden Endkappen auf, um die zugeschnittenen Enden für einen sicheren Halt und ein saubereres Erscheinungsbild abzudecken.

Empfehlungen

Tragen Sie beim Kürzen des Halters Schutzhandschuhe und Augenschutz und verwenden Sie eine feinzahnige Säge oder einen Kunststoffschneider für eine gerade Kante. Stellen Sie sicher, dass die Leiterplatte über ihre gesamte Länge vollständig unterstützt wird, und vermeiden Sie übermäßige Kraft beim Einsetzen der Platine, um eine Verformung des Kunststoffs zu verhindern.
