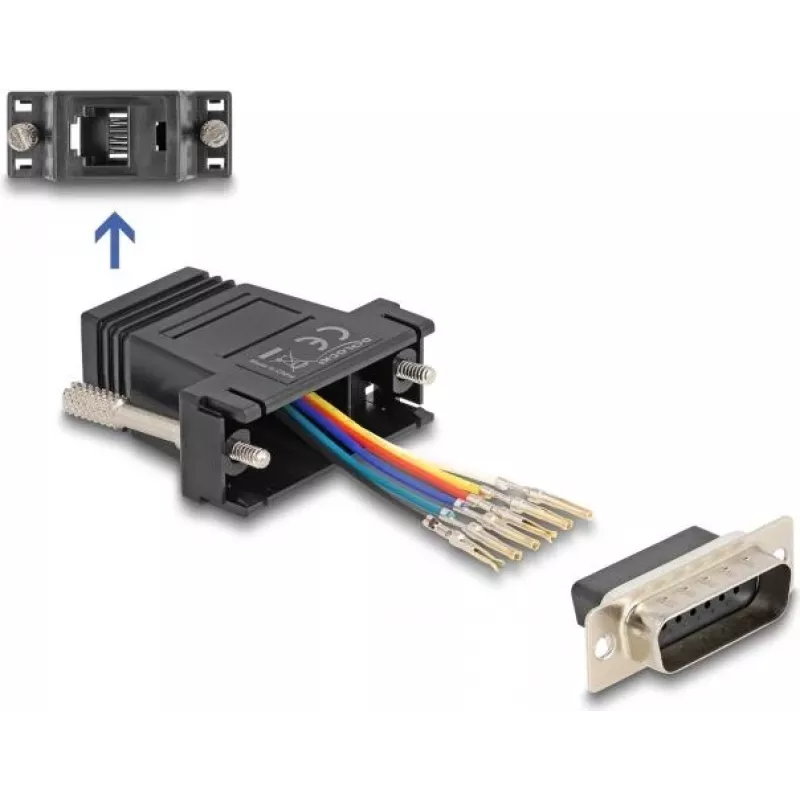

Montageset D-Sub 15-polig Stecker auf RJ12 Buchse, DELOCK, schwarz

Montageset zum Umwandeln eines D-Sub 15-poligen Steckers in eine RJ12-Buchsenverbindung. Dieses DELOCK-Kit ermöglicht die Anpassung einer 15-poligen D-Sub-Schnittstelle an eine 6P6C (RJ12)-Leitung für serielle, Steuerungs- oder Telefonverkabelung. Gehäuse und Kontakte werden für die individuelle Verdrahtung geliefert und ermöglichen eine flexible Signalzuweisung sowie einen kompakten RJ12-Abschluss. Produktfarbe: schwarz.

Vorteile

Das Kit unterstützt eine individuelle Pin-Belegung, sodass Signale nach Projektanforderungen zugeordnet werden können. Die Kontakte rasten mit einem leichten Klick in das D-Sub-Gehäuse ein, um einen zuverlässigen elektrischen Kontakt zu gewährleisten. Das Design bietet einen platzsparenden RJ12-Buchsenabschluss, während die vertraute D-Sub 15-polige Steckerform für die Montage oder Kabelintegration erhalten bleibt. Dieser Ansatz vermeidet die Notwendigkeit vorkonfektionierter Kabel und ermöglicht eine Anpassung vor Ort.

Geeignet für

• Serielle Signaladoptionen zwischen 15-poligen D-Sub-Schnittstellen und RJ12-Verkabelung
• Bedienpulte oder Industrieanlagen, bei denen kompakte RJ12-Anschlüsse erforderlich sind
• Telefon- oder ISDN-Patchungen, die eine Umwandlung in einen D-Sub 15-Stecker erfordern
• Benutzerdefinierte Kabelkonfektionen und Feldreparaturen

Technische Daten

• Adapterumwandlung: D-Sub 15-polig Stecker auf RJ12 (6P6C) Buchse
• Geeignete Kabeltypen: RJ12 / 6P6C Telefon- oder Datenkabel
• Kontakteinsatz: Einrastkontakte für benutzerdefinierte Pinbelegung
• Gehäusefarbe: schwarz
• Verwendungszweck: benutzerdefinierte Montage für serielle, Steuerungs- oder Telefonverkabelung

Anwendung

Bereiten Sie das RJ12-Kabel vor und isolieren Sie die Leiterenden auf die entsprechende Länge ab. Setzen Sie die einzelnen Kontakte entsprechend der erforderlichen Pinbelegung in das D-Sub-15-Gehäuse ein und achten Sie darauf, dass jeder Kontakt einrastet. Montieren Sie den zusammengebauten Stecker am Gegenstück oder Kabelbündel und überprüfen Sie vor der Inbetriebnahme die Durchgängigkeit und Signalzuordnung mit einem Tester. Beachten Sie die üblichen Vorsichtsmaßnahmen gegen elektrostatische Entladung und stellen Sie sicher, dass die Steckverbinder festgezogen oder gesichert sind, um mechanische Belastungen zu vermeiden.

Empfehlungen

Verwenden Sie dieses Montageset in kontrollierten Umgebungen, in denen die Pinbelegung geplant und überprüft wird. Überprüfen Sie die Verdrahtungspläne und testen Sie die Verbindungen nach der Montage. Setzen Sie den montierten Stecker keiner übermäßigen Feuchtigkeit oder mechanischen Belastung aus; sichern Sie die Kabel gegebenenfalls mit einer Zugentlastung.
