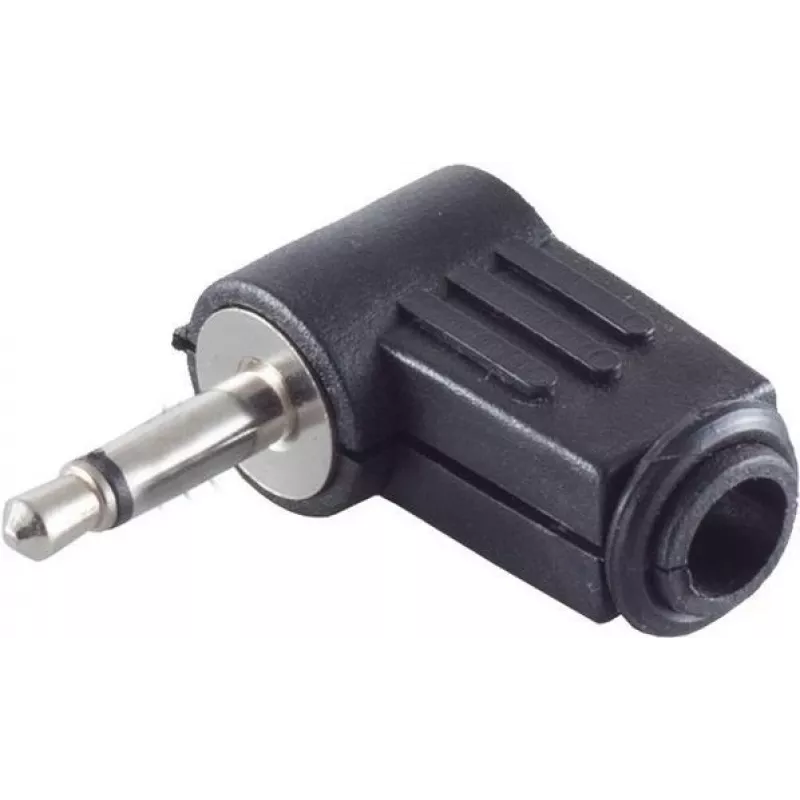

Mono 3.5mm rechtwinkliger Stecker ShiverPeaks 51100-W - 3,5 mm Mono-Rechtwinkel-Audiostecker

Der ShiverPeaks Mono 3.5mm rechtwinklige Stecker 51100-W ist ein kompakter 3,5 mm Mono-Rechtwinkel-Audiostecker, der für Monosignalverbindungen in beengten Installationen entwickelt wurde. Er bietet einen einkanaligen Kontakt in einem rechtwinkligen Gehäuse, das die Kabelbelastung reduziert und eine engere Kabelführung hinter Geräten, Instrumentenverstärkern oder Patchfeldern ermöglicht. Dieser Stecker ist für Monoverbindungen auf Line-Pegel, Reparaturen, Adapterbaugruppen und kundenspezifische Kabelkonfektionen vorgesehen, bei denen ein schlanker, abgewinkelter Stecker erforderlich ist.

Vorteile

Der rechtwinklige Formfaktor minimiert die mechanische Belastung am Kabeleingang und trägt zur Aufrechterhaltung sicherer Verbindungen in beengten Räumen bei. Sein Mono-3,5-mm-Kontakt bietet einen einfachen elektrischen Pfad für einkanalige Audiosignale. Das kompakte Gehäuse vereinfacht die Installation hinter Geräten mit geringem Abstand und ermöglicht ein ordentlicheres Kabelmanagement im Vergleich zu geraden Steckern.

Geeignet für

• Patching und kurze Patchkabel in Studio- und Live-Umgebungen
• Instrumentenkabel und Adapter für Mono-Quellen
• Reparatur oder Austausch abgenutzter 3,5-mm-Mono-Stecker an Kabeln
• Kundenspezifische Kabelbaugruppen, bei denen ein rechtwinkliger Mono-Stecker erforderlich ist

Wichtige Spezifikationen

• Steckertyp: 3,5 mm Mono (TS) rechtwinkliger Stecker
• Kontaktkonfiguration: einkanalig (Mono)
• Ausrichtung: rechtwinkliges Gehäuse für reduzierte Belastung
• Verwendungszweck: Mono-Audioverbindungen auf Line-Pegel, Instrumenten- und Patch-Anwendungen
• Formfaktor: kompaktes Gehäuse für Installationen mit geringem Abstand

Verwendung

Bereiten Sie das Kabel vor, indem Sie den Außenmantel abisolieren und den Signalleiter sowie gegebenenfalls die Abschirmung entsprechend dem Kabelaufbau trennen. Löten Sie den Signalleiter an den Spitzenkontakt und befestigen Sie, falls zutreffend, die Abschirmung oder den Rückleiter am Hülsenkontakt gemäß den Standard-Lötpraktiken für Audiostecker. Montieren Sie das Gehäuse über den gelöteten Verbindungen und sichern Sie die vom Stecker bereitgestellten Zugentlastungsmerkmale. Überprüfen Sie Durchgang und Polarität, bevor Sie die Installation abschließen.

Empfehlungen

Verwenden Sie den Stecker in Anwendungen, bei denen der Platz hinter den Geräten begrenzt ist und eine Mono-3,5-mm-Verbindung erforderlich ist. Vermeiden Sie übermäßiges Biegen am Eintrittspunkt und sorgen Sie für eine ordnungsgemäße Zugentlastung, um die Lebensdauer des Steckers zu verlängern. Überprüfen Sie die Lötstellen und die Isolierung, um eine zuverlässige Audioleistung zu gewährleisten.
