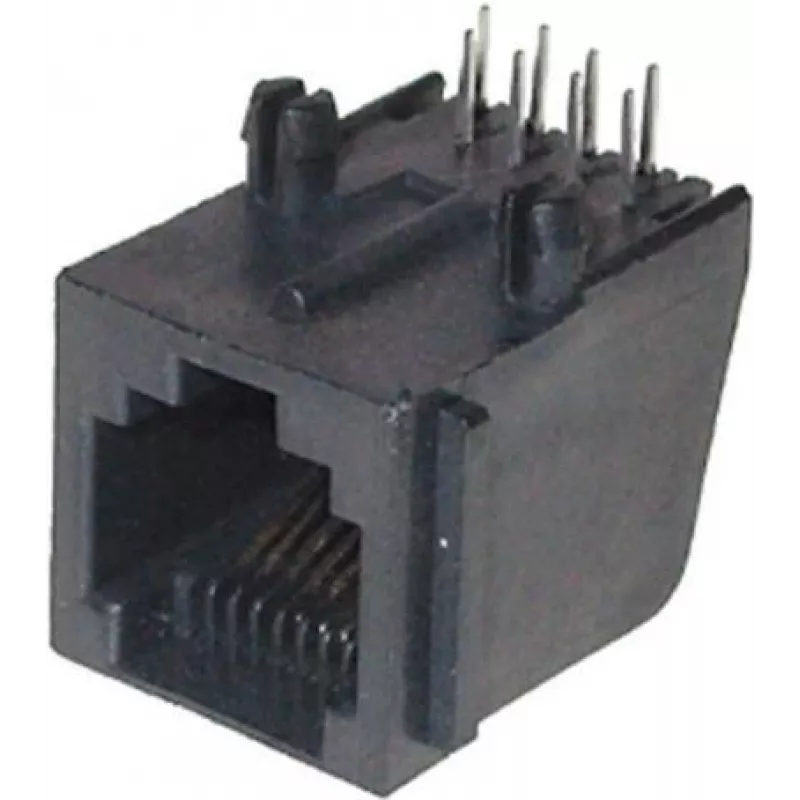

Modulare Buchse 6/6 ShiverPeaks ungeschirmt für Printmontage - ShiverPeaks 79216

Die ShiverPeaks Modulare Buchse 6/6 ungeschirmt für Printmontage ist ein Board-Level-Steckverbinder, der sechs Positionen mit sechs Kontakten in einem ungeschirmten Formfaktor bietet. Ausgelegt für die Leiterplattenmontage, ermöglicht der Steckverbinder kompakte modulare Konnektivität, wo keine Abschirmung erforderlich ist, und eignet sich daher für Umgebungen mit geringen Störungen und platzbeschränkte Baugruppen. Der Steckverbinder ist mit standardmäßigen modularen Steckern des entsprechenden 6/6-Formats kompatibel und für den Einsatz in Telekommunikationspanels, Instrumentierung und Embedded-Geräten vorgesehen, die zuverlässige Leiterplattenverbindungen erfordern.

Vorteile

Diese ungeschirmte modulare Buchse bietet eine kompakte Grundfläche für die direkte Leiterplattenmontage bei gleichzeitig einfachem Kontaktaufbau für sechs Leiter. Das ungeschirmte Design reduziert Bauteilgröße und Kosten, wo die Anforderungen an die elektromagnetische Verträglichkeit gering sind. Der Steckverbinder ist für die Board-Level-Integration optimiert und ermöglicht zuverlässiges Stecken mit passenden modularen Steckern und einfaches Löten auf Leiterplatten.

Geeignet für

• Telekommunikations-Patchpanels und Verteilermodule
• Messinstrumente und Prüfgeräte
• Embedded-Systeme und industrielle Steuerplatinen
• Kompakte Unterhaltungselektronik mit geringen EMV-Anforderungen

Wichtige technische Daten

• Konfiguration: 6 Positionen, 6 Kontakte (6/6)
• Montagetyp: Leiterplatten- / Printmontage
• Abschirmung: ungeschirmter Formfaktor
• Kontaktschnittstelle: kompatibel mit modularen Steckern (6/6)
• Typische Anwendungen: Telekommunikation, Instrumentierung, Embedded-Geräte

Verwendung

Installieren Sie die modulare Buchse, indem Sie das Bauteil auf die Leiterplattenfläche ausrichten und die Durchsteck- oder Oberflächenmontage-Pins gemäß dem Platinendesign verlöten. Stellen Sie die korrekte Ausrichtung sicher, sodass die Steckseite für den modularen Stecker zugänglich ist. Überprüfen Sie nach dem Löten die Lötstellen visuell und testen Sie die Durchgängigkeit zwischen jedem Kontakt und der entsprechenden Leiterbahn. Das Stecken und Trennen sollte durch gerades Einführen und Herausziehen erfolgen, um seitliche Belastungen der Lötstellen zu vermeiden.

Empfehlungen

Verwenden Sie diese ungeschirmte 6/6-Buchse in Umgebungen mit begrenzter elektromagnetischer Störung und wo eine kompakte Platinengrundfläche erforderlich ist. Wenn Anwendungen höheren EMV-Belastungen ausgesetzt sind oder eine verbesserte Störfestigkeit erfordern, ziehen Sie eine geschirmte Alternative oder eine zusätzliche Filterung auf Platinenebene in Betracht. Befolgen Sie die üblichen Praktiken für die Leiterplattenmontage und Handhabung, um zuverlässige Lötstellen und Kontaktleistung zu gewährleisten.
