Mobilfunknetzmodem ALLNET EC25

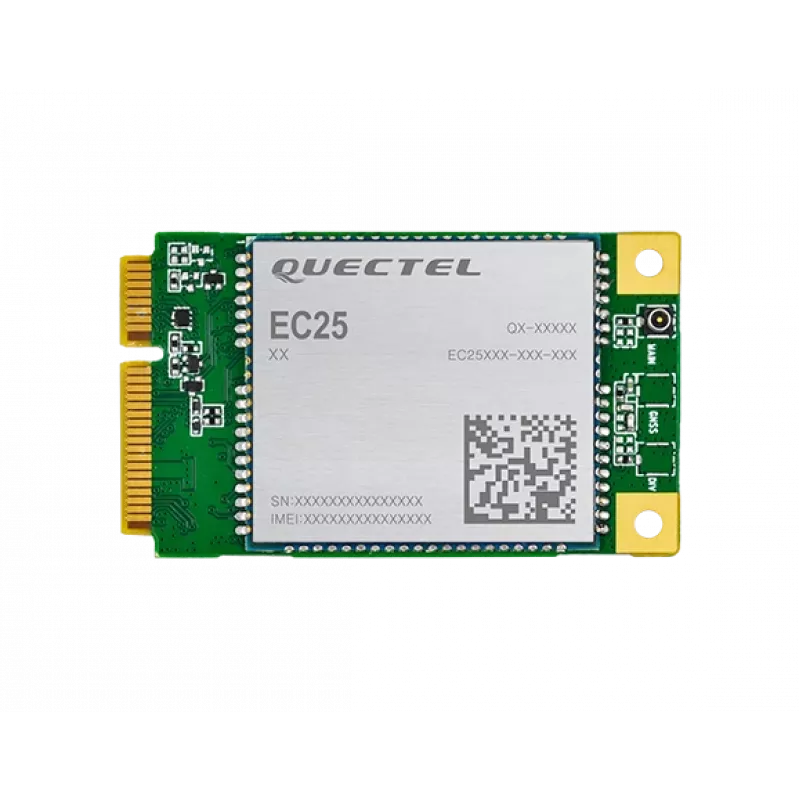

Das Quectel EC25 Mini PCIe ist ein LTE Cat 4 Mini-PCIe-Modemmodul, das für M2M- und IoT-Anwendungen entwickelt wurde. Es liefert bis zu 150 Mbit/s Downlink und 50 Mbit/s Uplink und ist abwärtskompatibel mit EDGE- und GSM/GPRS-Netzwerken. Die EC25-Mini-PCIe-Familie umfasst mehrere regionale Varianten und bietet eine breite globale Abdeckung sowie integrierte GNSS-Unterstützung (GPS, GLONASS, BeiDou, Galileo, QZSS) für zuverlässige Positionierung. Das Modul stellt Standardschnittstellen und Softwareunterstützung für Windows, Linux und Android bereit und eignet sich daher für Industrierouter, robuste Tablets und andere eingebettete Systeme.

Vorteile

Das EC25 Mini PCIe kombiniert hohe LTE-Datenraten mit Kompatibilität zu älteren 2G-Netzen, um die Konnektivität in Gebieten ohne 4G oder 3G aufrechtzuerhalten. Integriertes GNSS vereinfacht Standortfunktionen und reduziert die Designkomplexität. Der branchenübliche Mini-PCIe-Formfaktor und die breite Treiberunterstützung (USB-Serientreiber für Windows 7/8/8.1/10, Linux, Android) ermöglichen eine einfache Integration in eine Vielzahl von M2M- und IoT-Geräten.

Geeignet für

• Industrierouter und Netzwerk-Gateways
• Robuste Tablets und industrielle PDAs
• Videoüberwachungs- und Digital-Signage-Systeme
• Telematik- und Flottenmanagementgeräte

Technische Daten

• Formfaktor: Mini PCIe (PCI Express® Mini Card)
• Mobilfunkkategorie: LTE Kategorie 4 (bis zu 150 Mbit/s Downlink / 50 Mbit/s Uplink)
• Varianten: EC25-E, EC25-EU, EC25-EUX, EC25-J, EC25-A, EC25-V, EC25-AF, EC25-AFX, EC25-AFXD (nur Daten), EC25-MX, EC25-AU, EC25-AUX
• Unterstützung älterer Standards: EDGE, GSM/GPRS
• GNSS: GPS, GLONASS, BeiDou, Galileo, QZSS (Qualcomm IZat Gen8C Lite)
• Schnittstellen & Treiber: USB-Serientreiber für Windows 7/8/8.1/10, Linux, Android

Verwendung

Installieren Sie das EC25 Mini PCIe Modul in einen kompatiblen Mini-PCIe-Steckplatz des Host-Geräts und schließen Sie die erforderlichen externen Antennen für Mobilfunk- und GNSS-Empfang an. Stellen Sie sicher, dass das Host-Betriebssystem die entsprechenden USB-Serientreiber installiert hat (Windows, Linux oder Android). Konfigurieren Sie die Netzwerkeinstellungen mit AT-Befehlen oder dem Netzwerkmanager der Plattform, um LTE- oder fallback-2G-Verbindungen herzustellen. Wählen Sie die passende regionale EC25-Variante für die Frequenzbänder Ihres Netzbetreibers.

Empfehlungen

Verwenden Sie für LTE- und GNSS-Frequenzen zertifizierte Antennen und platzieren Sie diese möglichst mit freier Sicht zum Himmel für bessere Signal- und Ortungsleistung. Prüfen Sie vor dem Einsatz die regulatorischen Zulassungen (CE, FCC) und die Kompatibilität mit dem Netzbetreiber für die gewählte EC25-Variante.
