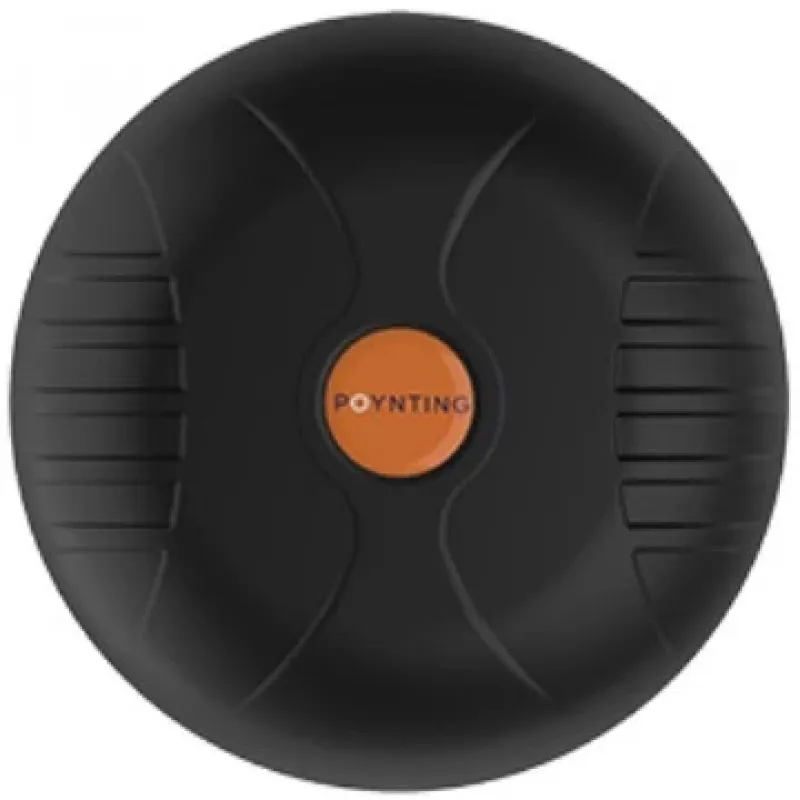

MIMO-Richtantenne Poynting A-MIMO-0004-V1-15-B SMA, 21 dBi, 0,617–7,2 GHz

Die Poynting A-MIMO-0004-V1-15-B ist eine MIMO-Richtantenne mit integrierter Mehrbandfähigkeit in einem kompakten schwarzen Gehäuse. Das 5-in-1-Design vereint zwei Mobilfunkelemente, zwei Dualband-Wi‑Fi-Elemente und ein GPS/GLONASS-Element und bietet eine gleichzeitige Abdeckung von 0,617 bis 7,2 GHz mit einem maximalen Gewinn von 21 dBi. Die Antenne verwendet SMA-Anschlüsse, eine Impedanz von 50 Ω und ist für gerichtete Mobilfunk- und Wi‑Fi-Installationen in Transport-, Schifffahrts- und industriellen M2M/IoT-Umgebungen vorgesehen. Das Gehäuse ist kompakt und robust, konzipiert, um anspruchsvollen Bedingungen standzuhalten und gleichzeitig die Stellfläche und die Installationskomplexität zu minimieren.

Vorteile

Die integrierte 5-in-1-Anordnung reduziert den Bedarf an mehreren separaten Antennen, indem sie Mobilfunk-2x2-MIMO, Wi‑Fi-2x2-MIMO und GNSS in einer einzigen Einheit bereitstellt, was die Installation und Verkabelung vereinfacht. Die Ultrabreitband-Mobilfunkabdeckung (617–6000 MHz) und die erweiterte Wi‑Fi-Unterstützung (2,4 GHz und 5–7,2 GHz) bieten eine breite Betreiber- und Technologiekompatibilität, einschließlich moderner LTE/4G- und 5G-Nutzung bis zu 6 GHz. Die Strahlungsmuster der Antenne gleichen eine omnidirektionale Abdeckung und Mustervielfalt aus, um die Verbindungsstabilität in mobilen und maritimen Kontexten zu verbessern. Kompakte Größe, robuste Konstruktion und die Einhaltung von CE und RoHS machen sie für kommerzielle, industrielle und Transporteinsätze geeignet.

Geeignet für

• Fahrzeuginstallationen für gewerbliche und industrielle Flotten
• Marineantennen für Boote und Schiffe, die Mobilfunk, Wi‑Fi und GNSS benötigen
• M2M- und IoT-Gateways, die Mehrband-Mobilfunk und Dualband-Wi‑Fi erfordern
• Temporäre oder feste Richtfunkverbindungen mit hohem Gewinn und MIMO

Technische Daten

• Frequenzbereich: 0,617–7,2 GHz (Mobilfunk- und Wi‑Fi-Elemente innerhalb dieser Spanne)
• Maximaler Gewinn: 21 dBi
• Konfiguration: 5-in-1 (2 Mobilfunkelemente, 2 Wi‑Fi-Elemente, 1 GNSS-Element)
• Impedanz: 50 Ω
• Anschlüsse: SMA
• Stromversorgung: DC-Eingang unterstützt (2,7–3,3 V Eingangsbereich), maximale Leistungsaufnahme bis zu 50 W
• GehäVerwendung: kompaktes schwarzes Gehäuse – Höhe ca. 65 mm, Durchmesser ca. 160 mm, Gewicht ca. 740 g
• Umgebung: wetterfestes Design, geeignet für Transport- und Schifffahrtseinsatz; CE- und RoHS-konform

Verwendung

Montieren Sie die Antenne an einer geeigneten erhöhten und hindernisfreien Position am Fahrzeug oder Schiff, wo eine gerichtete Abdeckung zum Zielmast oder Zugangspunkt erreicht werden kann. Verbinden Sie jedes SMA-Kabel mit den entsprechenden Modem-, Router- oder Wi‑Fi-Geräteanschlüssen gemäß dem Schaltplan des Geräteherstellers für MIMO und GNSS. Stellen Sie sicher, dass die DC-Stromversorgung innerhalb des angegebenen Eingangsbereichs liegt und dass die Kabelstrecken bei Bedarf 50-Ω-Koaxialkabel verwenden. Ziehen Sie die SMA-Anschlüsse fest, um das Eindringen von Feuchtigkeit zu verhindern, und überprüfen Sie die Erdung und Abdichtung an den Halterungen, wenn sie in maritimen oder exponierten Umgebungen verwendet werden.

Empfehlungen

Richten Sie die Antenne für eine optimale Leistung auf die primäre Signalquelle aus, minimieren Sie metallische Hindernisse in der Nähe und verwenden Sie hochwertige 50-Ω-Kabel mit geeigneter Ferritunterdrückung. Überprüfen Sie regelmäßig die Dichtungen und Anschlüsse auf Korrosion in maritimen Umgebungen und überprüfen Sie die Antennenplatzierung bei einem Wechsel des Betreibers oder des Frequenzbands, um eine optimale MIMO-Leistung aufrechtzuerhalten.
