Microconnect KON526 Kabelverbinder RJ-45 Schwarz

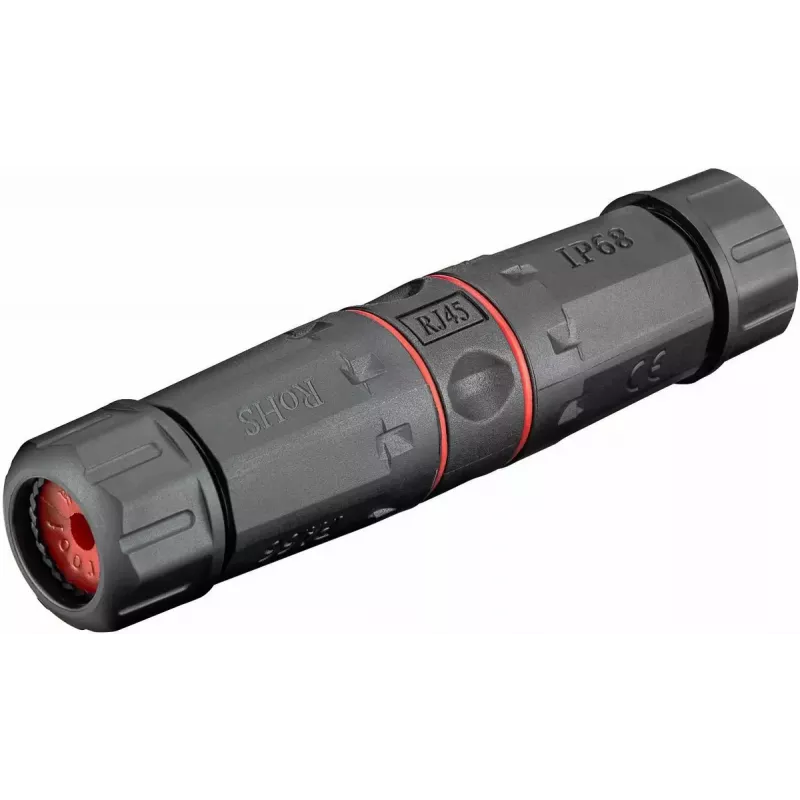

Kabelverbinder Microconnect KON526 RJ-45 Schwarz von WENTRONIC ist ein Outdoor-CAT6-STP-LAN-Verbinder, der für den 8-adrigen Anschluss, die Verlängerung, Reparatur oder Umleitung von Daten- und LAN-Netzwerkkabeln konzipiert ist. Der kompakte Verbinder ersetzt sperrige Verteilerdosen und besteht aus einem PA66-Kunststoff-Außengehäuse mit integrierter Zugentlastung auf beiden Seiten und IP68-Schutz für den zuverlässigen Einsatz im Freien und in der Industrie.

Vorteile

Der Verbinder ermöglicht das einfache Verbinden von Netzwerk-Installationskabeln ohne Spezialwerkzeug und bietet erhöhten Schutz vor Schmutz und Feuchtigkeit für den Außen- und Industrieeinsatz. Er unterstützt PoE+ gemäß IEEE 802.3at und verfügt über eine integrierte Schirmverbindung und Zugentlastung im Gehäuse. Der Verbinder nimmt Massivleiter mit einem Durchmesser von 0,48 bis 0,65 mm (AWG 22–26) oder Litzenleiter 7 × 0,16 bis 7 × 0,20 mm (AWG 22–26) auf und ist für Kabelaußendurchmesser von 5,0 bis 7,5 mm geeignet.

Geeignet für

• Verlängerungen und Reparaturen von Outdoor-CAT6-STP-LAN-Kabeln
• Verbinden oder Umleiten von 8-adrigen Ethernet-Kabeln
• Industrielle Netzwerkinstallationen, die IP68-Schutz erfordern
• PoE+-betriebene Geräte gemäß IEEE 802.3at

Wichtige Spezifikationen

• Produktname: Kabelverbinder Microconnect KON526 RJ-45 Schwarz
• Marke: WENTRONIC, MPN: 44417, EAN: 4040849444173
• Typ: Outdoor-LAN-CAT6-STP-RJ-45-Verbinder, 8-adrig
• Gehäusematerial: PA66-Kunststoff
• Schutzklasse: IP68
• Unterstützt PoE+: IEEE 802.3at
• Leiterkompatibilität: massiv 0,48–0,65 mm (AWG 22–26); Litze 7×0,16–7×0,20 mm (AWG 22–26)
• Kabelaußendurchmesser: 5,0–7,5 mm

Anwendung

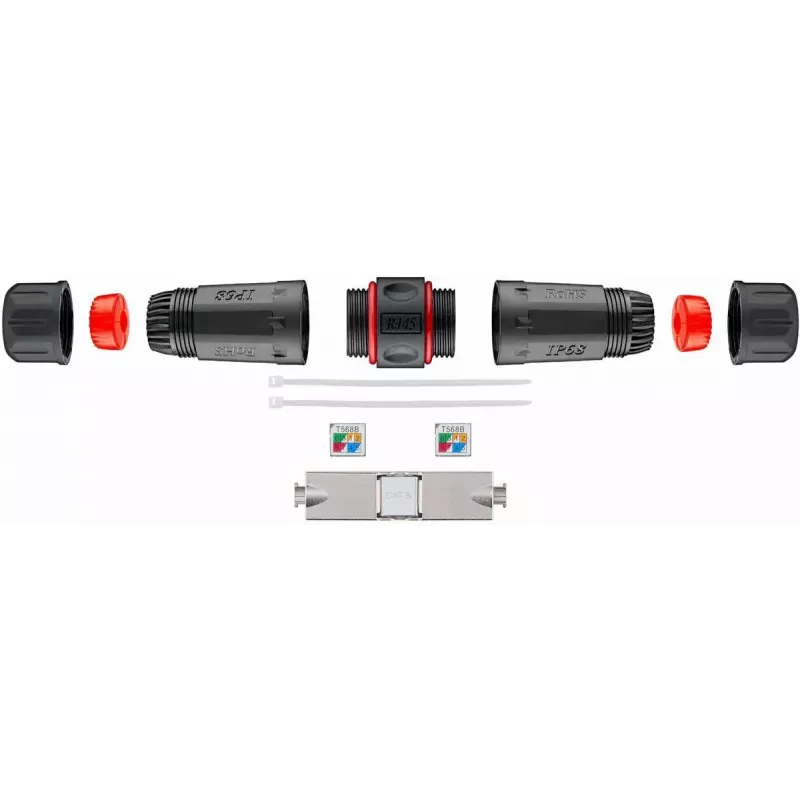

Entfernen Sie den Kabelmantel, um die acht Leiter freizulegen, und bereiten Sie diese entsprechend dem erforderlichen Standard-Verdrahtungsschema vor. Führen Sie die Leiter gemäß dem Farbcode in den Verbinder ein und drücken Sie sie fest, bis sie sitzen; es ist kein Spezialwerkzeug erforderlich. Stellen Sie sicher, dass der Schirm verbunden ist, wenn Sie ein STP-Kabel verwenden, und ziehen Sie die integrierte Zugentlastung auf beiden Seiten an, um das Kabel zu sichern. Schließen Sie das Außengehäuse und überprüfen Sie die IP68-Abdichtung für den Außeneinsatz vor der Installation.

Empfehlungen

Verwenden Sie den Verbinder mit Kabeln, die den angegebenen Leiter- und Manteldurchmessern entsprechen. Überprüfen Sie die ordnungsgemäße Verdrahtung und Schirmverbindung bei STP-Kabeln und testen Sie die Netzwerkverbindung nach der Montage. Kontrollieren Sie bei langfristigen Außeninstallationen regelmäßig die Dichtungen und die Zugentlastung auf Verschleiß oder Beschädigungen.
