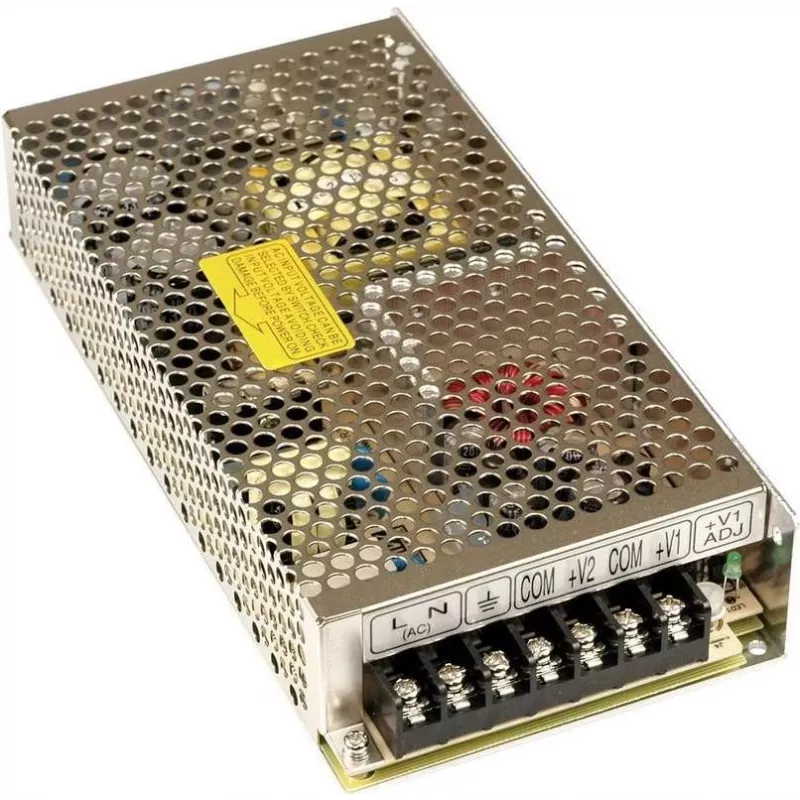

MEAN WELL RD-125B 125W Dual Output AC/DC Netzteil 5V 15A und 12V 8A geschlossenes Chassis-Montage

Das RD-125B hebt sich von typischen Netzteilen ab, indem es zwei unabhängige, präzise geregelte DC-Ausgänge – 5 V und 12 V – aus einem einzigen kompakten geschlossenen Chassis liefert. Dieses Dual-Output-Design macht in vielen Industrie- und Automatisierungssystemen zwei separate Wandler überflüssig und spart Platz, Verkabelung und Kosten. Mit vollen 125 W Dauerleistung und einem universellen 88–264 VAC-Eingang eignet es sich gleichermaßen für eine europäische 230-V-Leitung oder einen nordamerikanischen 120-V-Stromkreis, ohne manuelle Umschaltung.

Highlights

• Duale Ausgänge: +5 VDC bis zu 15 A und +12 VDC bis zu 8 A, insgesamt 125 W
• Weiter Eingangsbereich: 88–264 VAC oder 125–373 VDC, 47–63 Hz
• Schutzfunktionen: Kurzschluss, Überlast, Überspannung auf beiden Kanälen
• Freie Luftkonvektionskühlung – kein Lüfter, geräuschloser Betrieb, keine beweglichen Teile
• Geschlossenes Metallgehäuse, Chassis-Montage mit Schraubklemmen
• CH1-Ausgangsspannung einstellbar ±10 % über eingebautes Potentiometer
• Geringe Restwelligkeit und Rauschen: 80 mVp-p bei 5 V, 120 mVp-p bei 12 V
• Sicherheitszulassungen: UL60950-1, TUV EN60950-1, CB, CE

Im täglichen Einsatz

In einem typischen Schaltschrank versorgt das RD-125B gleichzeitig Logikschaltungen, Sensoren, Relais und kleine Motoren. Die 5-V-Schiene versorgt Mikrocontroller und digitale Elektronik, während die 12-V-Schiene Lüfter, Magnetventile oder analoge Schnittstellen antreibt. Da es konvektionsgekühlt ist, kann es in geschlossenen Gehäusen oder staubigen Umgebungen montiert werden, in denen lüftergekühlte Geräte versagen würden. Die ±10 %-Einstellung am 5-V-Ausgang ermöglicht eine Feinabstimmung für Spannungsabfall bei langen Kabelwegen. Mit einer Haltzeit von 16 ms bei Volllast überbrückt es kurze Netzunterbrechungen und verhindert Neustarts angeschlossener Geräte.

Technische Daten

• Marke: MEAN WELL
• Modell: RD-125B
• MPN: RD-125B
• EAN: 4021087014960
• Ausgangsleistung: 125 W
• Ausgang 1: +5 VDC, 0–15 A
• Ausgang 2: +12 VDC, 0–8 A
• Eingangsspannung: 88–264 VAC / 125–373 VDC
• Eingangsfrequenz: 47–63 Hz
• Wirkungsgrad: 80 % typisch
• Restwelligkeit & Rauschen: 80 mVp-p (5 V), 120 mVp-p (12 V)
• Anlauf-, Anstiegszeit: 800 ms, 50 ms bei 230 VAC Volllast
• Haltzeit: 16 ms bei 230 VAC Volllast
• Betriebstemperatur: -25 bis +70 °C
• Kühlung: Freie Luftkonvektion
• Montage: Chassis-Montage, geschlossen
• Schutzfunktionen: Kurzschluss, Überlast, Überspannung
• Sicherheitsstandards: UL60950-1, TUV EN60950-1, CB, CE

Abschließende Anmerkung

Für Ingenieure und Integratoren, die zuverlässige duale DC-Stromversorgung in einem robusten, lüfterlosen Gehäuse benötigen, ist das RD-125B ein bewährtes Arbeitstier. Seine konservativen Nennwerte und der vollständige Schutzumfang gewährleisten eine lange Lebensdauer auch in anspruchsvollen industriellen Umgebungen.
