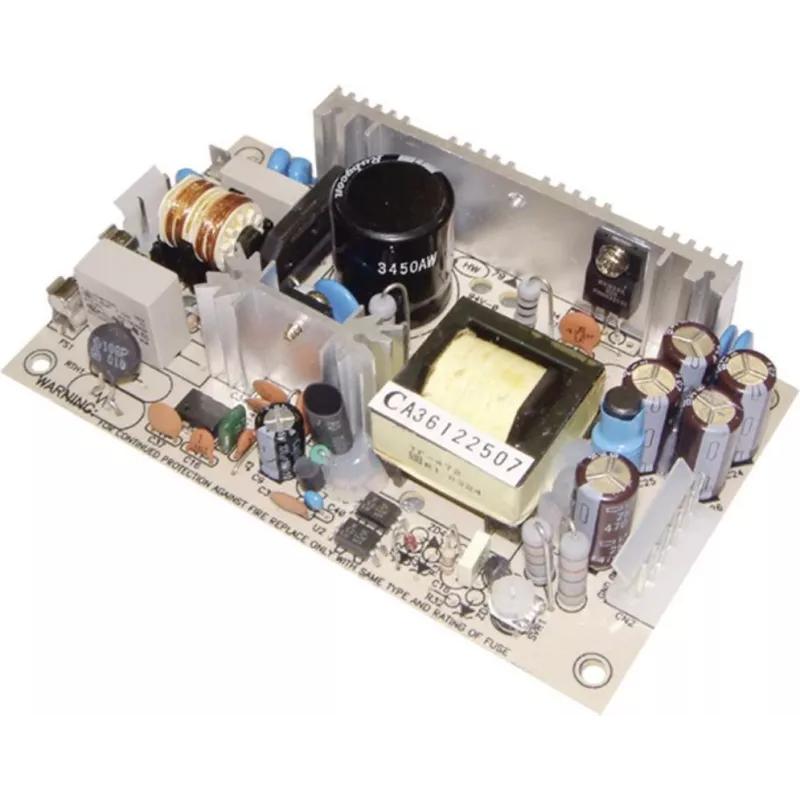

MEAN WELL PT-45B 45W Dreifach-Ausgang AC/DC Schaltnetzteil, 5V/12V/-12V, Open Frame

Viele industrielle und eingebettete Systeme benötigen eine kompakte, zuverlässige Stromversorgung, die mehrere DC-Spannungen aus einem einzigen AC-Eingang liefert. Das MEAN WELL PT-45B löst diese Herausforderung durch drei geregelte Ausgänge – 5V, 12V und -12V – in einem 45W-Open-Frame-Design, ideal für die Stromversorgung von Schaltungen mit gemischten Spannungen in Automatisierung, Messtechnik und Steuerungstechnik.

Für wen ist es geeignet

Dieses Netzteil ist für Ingenieure, Systemintegratoren und OEMs gedacht, die einen zuverlässigen Dreifach-Ausgang AC/DC-Wandler für eingebettete Anwendungen, Testaufbauten oder industrielle Schaltschränke benötigen. Es eignet sich für Projekte, bei denen der Platz begrenzt ist und mehrere Spannungsschienen benötigt werden, wie z. B. die gleichzeitige Versorgung von Logikschaltungen, Sensoren und analogen Stufen.

Hauptmerkmale

• Dreifach-Ausgang: +5V (bis zu 5A), +12V (bis zu 2A) und -12V (bis zu 0,5A) für vielseitige Stromverteilung.
• Weiter Eingangsbereich: akzeptiert 85–264VAC oder 120–370VDC, kompatibel mit globalen Netzspannungen.
• Hoher Wirkungsgrad: typisch 78% reduziert Wärmeentwicklung und Energieverschwendung.
• Umfassender Schutz: integrierter Überlastschutz (Hiccup-Modus, automatische Wiederherstellung) und Überspannungsschutz am 5V-Ausgang gewährleisten einen sicheren Betrieb.
• Open-Frame-PCB-Konstruktion: einfache Integration in Gehäuse oder Systeme mit kundenspezifischer Montage.
• Sicherheit und EMV-Konformität: erfüllt UL60950-1, TUV EN60950-1 und EN55022 Class B für zuverlässige, rauscharme Leistung.

Spezifikationen

• Nennleistung: 45W
• Ausgang 1: +5V DC, 0,5–5A
• Ausgang 2: +12V DC, 0,1–2A
• Ausgang 3: -12V DC, 0,1–0,5A
• Eingangsspannung: 85–264VAC / 120–370VDC
• Welligkeit & Rauschen: 80mVp-p (5V), 120mVp-p (±12V)
• Spannungseinstellbereich (CH1): +4,75 bis +5,5V
• Betriebstemperatur: -10 bis +60°C
• Montage: Open Frame / PCB-Typ
• Sicherheitsstandards: UL60950-1, TUV EN60950-1
• EMV: EN55022 Class B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11

Tipps

Stellen Sie bei der Integration des PT-45B eine ausreichende Luftzirkulation um das Gerät sicher, um den Betrieb innerhalb des angegebenen Temperaturbereichs zu gewährleisten. Für Anwendungen, die eine bestimmte 5V-Ausgangsspannung erfordern, verwenden Sie das integrierte Einstellpotentiometer zur Feinabstimmung der Spannung. Stellen Sie stets sicher, dass die Gesamtlast über alle drei Ausgänge 45W nicht überschreitet, um den Überlastschutz nicht auszulösen.
