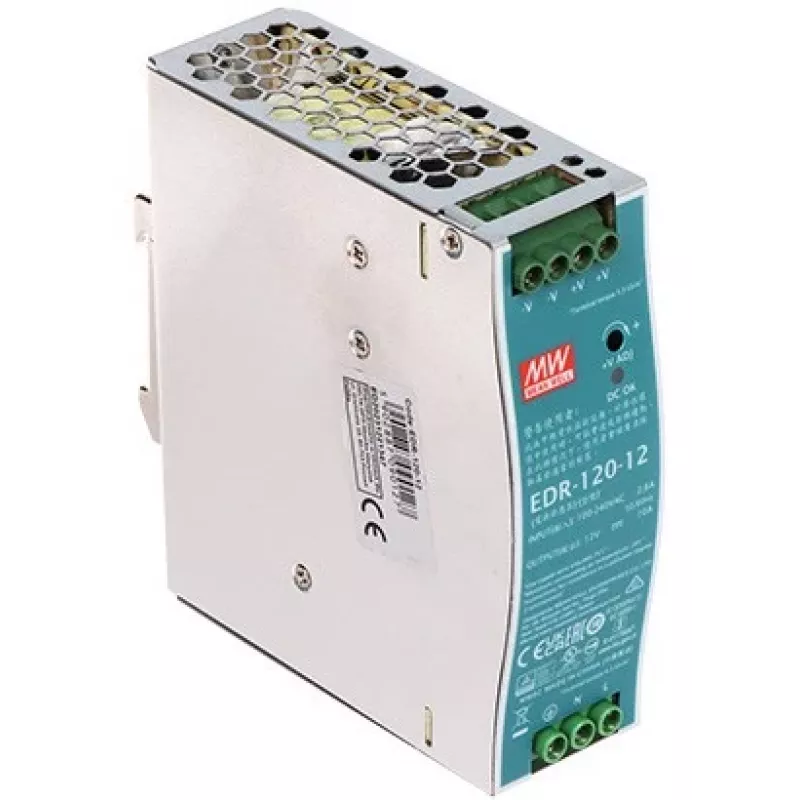

MEAN WELL EDR-120-12 Hutschienen-Netzteil 120W 12V 10A Industrielles Schaltnetzteil

Industrielle Steuerungsschränke und Gebäudeautomationssysteme benötigen oft eine zuverlässige Stromversorgung, die direkt auf einer Hutschiene montiert werden kann, rauen elektrischen Umgebungen standhält und ohne Unterbrechung eine stabile Gleichspannung liefert. Das MEAN WELL EDR-120-12 erfüllt diese Anforderungen mit einem robusten 120-Watt-Schaltnetzteil, das für den Dauerbetrieb in anspruchsvollen Anwendungen entwickelt wurde. Es wandelt einen universellen AC-Eingang von 90-264VAC (oder 127-370VDC) in eine streng geregelte 12V DC-Ausgangsspannung mit bis zu 10 Ampere um und ist damit ideal für die Versorgung von Sensoren, SPSen, Relais und anderen Automatisierungskomponenten.

Für wen ist es geeignet

Dieses Netzteil wurde für Systemintegratoren, Schaltschrankbauer und Wartungsingenieure entwickelt, die ein kompaktes, Hutschienen-Montagegerät benötigen, das internationale Sicherheits- und EMV-Standards erfüllt. Das Metallgehäuse und die Kühlung durch freie Konvektion gewährleisten Langlebigkeit ohne Lüfter, was Wartung und Geräusche in Schaltschränken reduziert. Die einstellbare Ausgangsspannung (10,8-13,8V) ermöglicht eine Feinabstimmung auf spezifische Lastanforderungen, während umfassende Schutzfunktionen vor Kurzschluss, Überlast, Überspannung und Übertemperatur schützen.

Hauptmerkmale

• 120W Ausgangsleistung mit 12V DC / 10A Nennwert für anspruchsvolle Lasten
• Universeller AC-Eingangsbereich 90-264VAC (127-370VDC) für den weltweiten Einsatz
• Hutschienenmontage auf TS-35/7,5 oder TS-35/15 Schienen für schnelle Installation
• Hoher Wirkungsgrad bis zu 88% reduziert Energieverluste und Wärmeentwicklung
• Einstellbare Ausgangsspannung von 10,8V bis 13,8V für Flexibilität
• Schutz gegen Kurzschluss, Überlast, Überspannung und Übertemperatur
• Kühlung durch freie Konvektion – kein Lüfter, leiser Betrieb, längere Lebensdauer
• Geringer Stromverbrauch im Leerlauf (<0,5W) erfüllt Energiesparanforderungen
• 3KVAC Isolationsspannung zwischen Eingang und Ausgang für Sicherheit
• Entspricht den Sicherheitsstandards UL 508 und TUV EN60950-1
• EMV-Konformität: EN55022 Klasse B, EN61000-3-2 Klasse A

Technische Daten

• Ausgangsspannung: 12V DC
• Ausgangsstrom: 10A
• Nennleistung: 120W
• Eingangsspannung: 90-264VAC / 127-370VDC
• Wirkungsgrad: 88%
• Montage: Hutschiene TS-35/7,5 oder TS-35/15
• Betriebstemperatur: -20 bis +60°C
• Kühlung: Freie Konvektion
• Restwelligkeit & Rauschen: 120mVp-p
• Isolationsspannung: 3KVAC
• Leerlaufleistung: <0,5W
• Überbrückungszeit: 20ms bei 230VAC Volllast
• Gehäusematerial: Metallgehäuse
• Sicherheitsstandards: UL 508, TUV EN60950-1
• EMV-Standards: EN55022 Klasse B, EN61000-3-2 Klasse A

Tipps

Bei der Installation des EDR-120-12 stellen Sie sicher, dass ausreichend Belüftung um das Gerät vorhanden ist, um eine freie Konvektion zu ermöglichen. Für Anwendungen, die eine andere Ausgangsspannung erfordern, verwenden Sie das eingebaute Potentiometer, um innerhalb des angegebenen Bereichs einzustellen. Überprüfen Sie immer, dass die Gesamtlast 120W nicht überschreitet, um einen zuverlässigen Betrieb und eine lange Lebensdauer zu gewährleisten.
