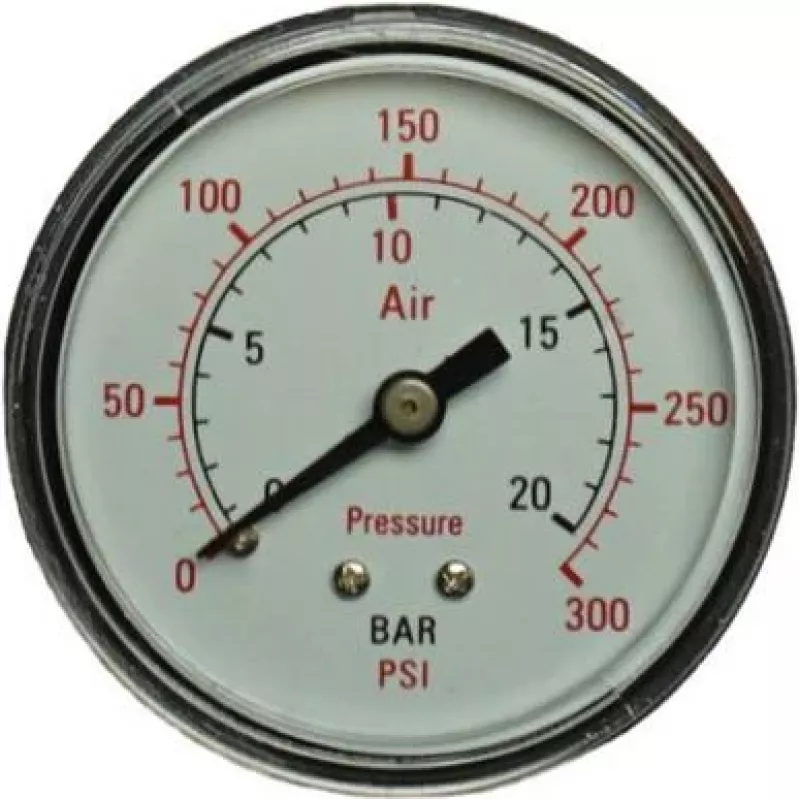

Manometer Aerotec rückseitiger Anschluss Außengewinde 1/4 Zoll Modell 9414582

Das Aerotec Manometer Modell 9414582 mit rückseitigem Anschluss und 1/4" Außengewinde ist für die Messung und Anzeige von Flüssigkeits- oder Gasdruck in pneumatischen und hydraulischen Systemen konzipiert. Das Instrument liefert eine klare analoge Anzeige der Druckwerte und ist für die Montage an Schalttafeln oder in Gehäusen vorgesehen, bei denen sich der Anschlusspunkt auf der Rückseite befindet. Das Manometer eignet sich für Systemüberwachung, routinemäßige Wartung und Diagnose und ermöglicht eine einfache und direkte Druckablesung.

Vorteile

Dieses Manometer mit rückseitigem Anschluss ermöglicht eine kompakte Installation hinter Schalttafeln und Schränken und vereinfacht so das Platzmanagement in Steuerungsbaugruppen. Das 1/4" Außengewinde gewährleistet eine sichere mechanische und druckdichte Verbindung mit Rohrleitungen oder Fittings. Das übersichtliche Zifferblatt und die kalibrierte Skala ermöglichen eine einfache visuelle Ablesung und verringern die Gefahr von Fehlinterpretationen bei Inspektionen und Wartungsarbeiten.

Geeignet für

• Schalttafelmontierte pneumatische Systeme
• Hydraulische Maschinen und Kreisläufe mit rückseitigem Zugang
• Wartungs- und Diagnosestationen
• Industriegehäuse und Schaltschränke

Wichtige Spezifikationen

• Anschlussposition: rückseitig
• Gewindetyp: 1/4" Außengewinde
• Messart: Flüssigkeits- und Gasdruck
• Anzeige: analoges Zifferblatt mit kalibrierter Skala
• Montage: Frontmontage an Schalttafel oder Gehäuse mit rückseitigem Anschluss

Verwendung

Installieren Sie das Manometer, indem Sie sein Gehäuse hinter der Schalttafel befestigen und den 1/4" Außengewindeanschluss in das Systemfitting oder den Adapter einschrauben. Sorgen Sie für eine geeignete Abdichtung (z. B. PTFE-Dichtband oder kompatibles Dichtmittel) am Außengewinde, um Leckagen zu vermeiden, und ziehen Sie es mit dem vom Hersteller für das Fittingmaterial empfohlenen Drehmoment an. Überprüfen Sie nach der Installation den Nullpunkt bei atmosphärischem Druck (falls zutreffend) und kontrollieren Sie während einer Druckprüfung auf Undichtigkeiten. Nutzen Sie das Zifferblatt zur Drucküberwachung während des Normalbetriebs und beachten Sie die Systemdokumentation hinsichtlich zulässiger Druckbereiche.

Empfehlungen

Verwenden Sie das Manometer innerhalb seines Nennmessbereichs und schützen Sie das Instrument vor mechanischen Stößen, übermäßigen Vibrationen und schnellen Druckstößen. Für dauerhafte Genauigkeit führen Sie regelmäßige Kalibrierprüfungen durch und ersetzen Sie das Manometer, wenn der Zeiger klemmt, das Zifferblatt unleserlich wird oder das Gehäuse beschädigt ist. Wählen Sie bei Installation in korrosiven oder feuchten Umgebungen geeignete Abdichtungs- und Schutzmaßnahmen für Anschluss und Gehäuse.
