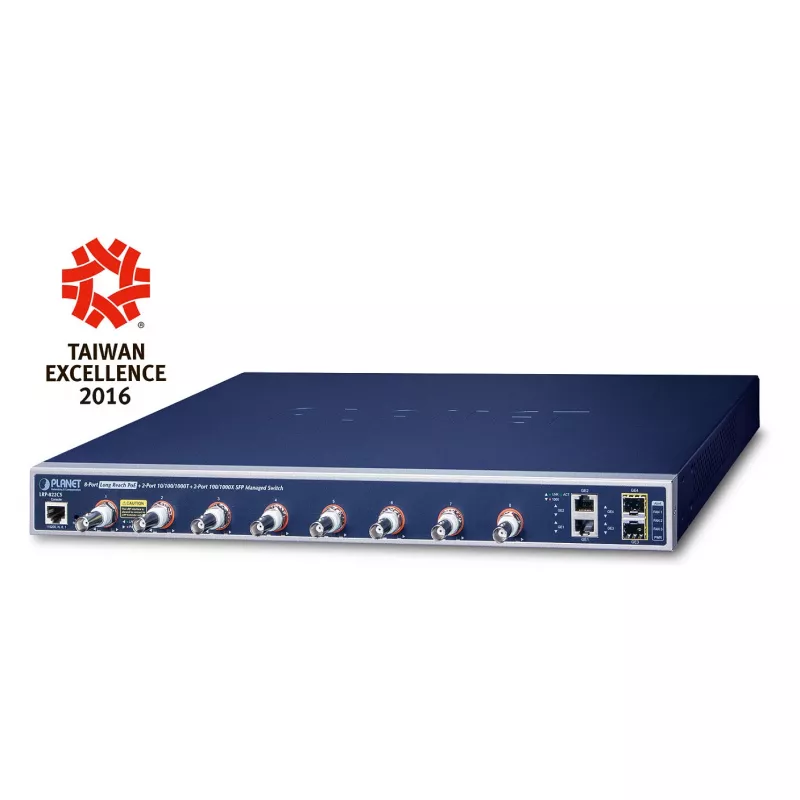

Managed Switch PLANET LRP-822CS

PLANET LRP-822CS ist ein verwalteter Gigabit Long Reach PoE Switch, der entwickelt wurde, um Ethernet und PoE über vorhandene Koaxialkabel-Infrastruktur zu entfernten IP-Geräten zu erweitern. Er bietet 8 BNC Long Reach PoE-Injektoranschlüsse, 2 Gigabit RJ-45 Anschlüsse und 2 SFP-Steckplätze, unterstützt IPv4/IPv6 Dual Stack und eine Layer 2/4 Gigabit-Switching-Engine. Jeder BNC-Anschluss kann bis zu 36 W liefern, mit einem Gesamt-PoE-Budget von 240 W, was zentrale Stromversorgung und Langstreckenbereitstellung von PoE-Kameras, Zugangspunkten und Zutrittskontrollgeräten ermöglicht.

Vorteile

Der LRP-822CS wandelt vorhandene Koaxialverkabelung in ein Langstrecken-PoE-Verteilungssystem um und unterstützt Daten- und Stromübertragung bis zu 1.000 m über Koax plus 100 m über Ethernet zum versorgten Gerät. Zentrales 240 W Energiemanagement reduziert den Bedarf an lokalen Steckdosen an entfernten Standorten. Integrierte PoE-Verwaltungsfunktionen — PD Alive Check, geplantes Wiedereinschalten, PoE-Zeitplan und PoE-Verbrauchsüberwachung — verbessern die Geräteverfügbarkeit und machen die Administration effizienter. Zu den weiteren Vorteilen gehören IPv6/IPv4 Dual-Stack-Unterstützung, zuverlässige Layer-2-Funktionen, QoS, erweiterte Sicherheitsfunktionen und ein smartes Lüfterdesign für leisen, zuverlässigen Betrieb.

Geeignet für

• Aufrüstung analoger CCTV-Netzwerke auf HD-IP-Überwachung unter Verwendung vorhandener Koaxialverkabelung
• Bereitstellung von zentral verwalteten PoE-IP-Kameras in großen oder entfernten Standorten
• PoE-Versorgung für entfernte drahtlose Zugangspunkte und Zutrittskontrollsysteme
• Kleine bis mittelgroße Unternehmensnetzwerke, die verwaltetes Layer-2-Switching mit PoE benötigen

Wichtige Spezifikationen

• Modell: PLANET LRP-822CS (MPN: LRP-822CS, EAN: 4711605281171)
• Anschlüsse: 8 BNC Long Reach PoE-Injektoranschlüsse, 2 Gigabit RJ-45 Anschlüsse (10/100/1000), 2 SFP-Steckplätze
• PoE: 36 W pro BNC-Anschluss, Gesamt-PoE-Budget 240 W; unterstützt 802.3af/at PDs über LRP-Extender
• Reichweite: bis zu 1.000 m über Koaxialkabel + 100 m über Ethernet zum PD
• Switching-Kapazität: 9,6 Gbit/s; MAC-Tabelle: 8.000 Einträge
• Verwaltung: Web, CLI (Konsole/Telnet), SNMP, SSH/SSL, SNMP v3
• Layer-2-Funktionen: VLAN (802.1Q/Q-in-Q), LACP, MSTP, IGMP/MLD Snooping, LLDP
• Sicherheit: ACL (L2–L4), 802.1X, Anschlusssicherheit, DHCP-Snooping, IP Source Guard, DAI
• Bauform: 1U rackmontierbar, Metallgehäuse; Gewicht ~3,878 kg; Farbe: Blau

Gebrauchsanleitung

Installieren Sie den LRP-822CS in einem Standard-19-Zoll-Rack und verbinden Sie den Uplink über die RJ-45- oder SFP-Anschlüsse mit Ihrem NVR, Server oder Backbone-Switch. Verwenden Sie die 8 BNC-Anschlüsse, um PLANET Long Reach PoE Extender (z.B. LRP-101CE) über vorhandene Koaxialkabel anzuschließen; jeder Extender verbindet sich dann über Ethernet mit einer IP-Kamera, einem WLAN-AP oder einem Zutrittskontrollgerät. Konfigurieren Sie IP-Adressierung (IPv4/IPv6), VLANs, PoE-Zeitpläne und PD Alive Check über das Web-Management-Interface oder via SNMP/CLI. Überwachen Sie den PoE-Verbrauch mit dem integrierten Stromverbrauchsdiagramm und legen Sie bei Bedarf PoE-Zeitpläne oder geplantes Wiedereinschalten fest.

Empfehlungen

Verwenden Sie für zuverlässigen Langstreckenbetrieb empfohlene PLANET Long Reach PoE Extender und hochwertige Koaxialkabel; halten Sie den gesamten PoE-Verbrauch innerhalb des 240 W Budgets und aktivieren Sie PoE-Übertemperaturschutz und PoE-Zeitpläne, um einen stabilen Betrieb in Umgebungen mit hoher Last oder hohen Temperaturen aufrechtzuerhalten.
