Managed Switch PLANET IP30 Industrial L3 8-Port

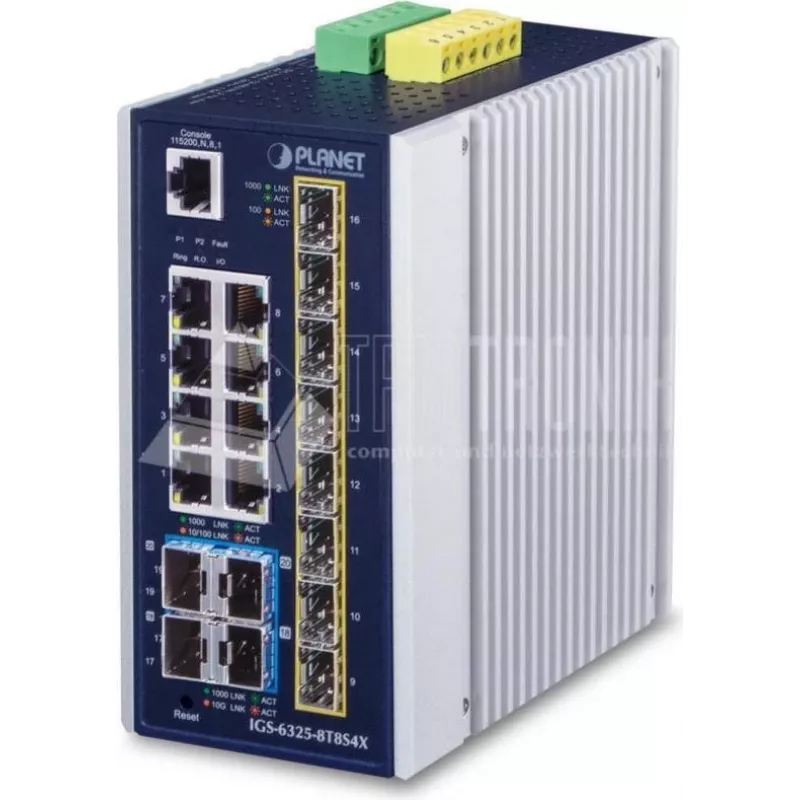

Der PLANET IGS-6325-8T8S4X ist ein industrieller Layer-3-Managed-Switch im IP30-Metallgehäuse, der 8 Gigabit-Kupfer-RJ-45-Ports, 8 zusätzliche 100/1000/2500BASE-X SFP-Glasfaserports und 4 10GBASE-SR/LR SFP+-Ports bereitstellt. Entwickelt für raue Umgebungen, unterstützt er nicht blockierendes Switching mit einer Fabric-Kapazität von bis zu 136 Gbit/s, arbeitet bei Temperaturen von -40 bis 75 °C und bietet flexible 10-Gbit/s-Uplink-Optionen für die Anbindung an Server mit hoher Kapazität oder ein industrielles Backbone.

Vorteile

Der Switch liefert hohen Durchsatz mit geringer Latenz durch Triple-Speed-SFP/SFP+-Unterstützung und robuste Layer-2- und Layer-3-Funktionen, einschließlich IPv4/IPv6-Static-Routing und OSPFv2. Er umfasst industrielle Zuverlässigkeitsfunktionen wie redundante Stromeingänge, DIN-Schienen-Montage, schnelle Ringwiederherstellung (G.8032 ERPS), MSTP, umfassende Sicherheit (SSHv2, TLS/SSL, ACLs, 802.1X) und Ereignis-/SMTP-/SNMP-Trap-Alarme. Integrierte Modbus-TCP- und IEEE-1588-Unterstützung ermöglichen die Integration in die Fabrikautomation und präzises Timing für Telekommunikationsanwendungen.

Geeignet für

• Industrielle Ethernet-Netzwerke und Fabrikautomation
• Telekommunikations- und Carrier-Ethernet-Aggregation
• Rechenzentrums-Uplinks und Verbindungen zu Servern mit hoher Kapazität
• SCADA-/HMI-Integration über Modbus TCP

Technische Daten

• Modell: PLANET IGS-6325-8T8S4X (IP30)
• Ports: 8 × 10/100/1000BASE-T RJ-45, 8 × 100/1000/2500BASE-X SFP, 4 × 10GBASE-SR/LR SFP+
• Switch-Fabric: 136 Gbit/s, nicht blockierend
• Betriebstemperatur: -40 bis 75 °C
• Stromversorgung: Dual DC 12–48 V und AC 24 V (redundante Eingänge)
• Layer 3: IPv4/IPv6-Static-Routing, OSPFv2
• Sicherheit: SSHv2, TLS/SSL, ACL (L2–L4), DHCP-Snooping, IP Source Guard, Dynamic ARP Inspection, 802.1X
• Management: Web-GUI, Konsole, Telnet, SNMPv3
• Standards: IEEE 802.1Q, 802.1D/s, 802.1p, 802.3ad, 802.3ae, IEEE 1588
• Gewicht: 1,25 kg

Verwendung

Montieren Sie den Switch auf einer DIN-Schiene oder mit Wandhalterung und schließen Sie redundante Stromversorgungen an (DC 12–48 V und/oder AC 24 V). Installieren Sie geeignete SFP/SFP+-Transceiver entsprechend der benötigten Entfernung und Geschwindigkeit und verbinden Sie dann Kupfergeräte mit den RJ-45-Ports. Verwenden Sie die Web-GUI, die Konsole oder SNMPv3 für die Erstkonfiguration: Richten Sie VLANs, Layer-3-Schnittstellen und Routing (statisch oder OSPFv2) ein, konfigurieren Sie den Ringschutz (G.8032) oder MSTP für Redundanz und aktivieren Sie Sicherheitsfunktionen wie ACLs, SSHv2/TLS und DHCP-Snooping. Konfigurieren Sie Modbus TCP, falls eine Integration mit SCADA/HMI erforderlich ist, und aktivieren Sie Ereignis-/SMTP-/SNMP-Traps und DI/DO-Mapping für externe Alarme.

Empfehlungen

Für einen zuverlässigen Betrieb in industriellen Umgebungen verwenden Sie redundante Stromeingänge, wählen Sie SFP/SFP+-Transceiver, die mit der erforderlichen Link-Distanz kompatibel sind, und richten Sie Ringschutz oder MSTP ein, um eine Wiederherstellung von unter 50 ms (typisch ~10 ms) für kritische Verbindungen sicherzustellen. Aktivieren Sie regelmäßig SNMPv3 oder SSH/TLS für sicheres Remote-Management und aktivieren Sie DHCP-Snooping und Dynamic ARP Inspection, um sich vor IP-Spoofing zu schützen.
