Managed Switch PLANET IP30 DIN-rail Industrial L3 8P

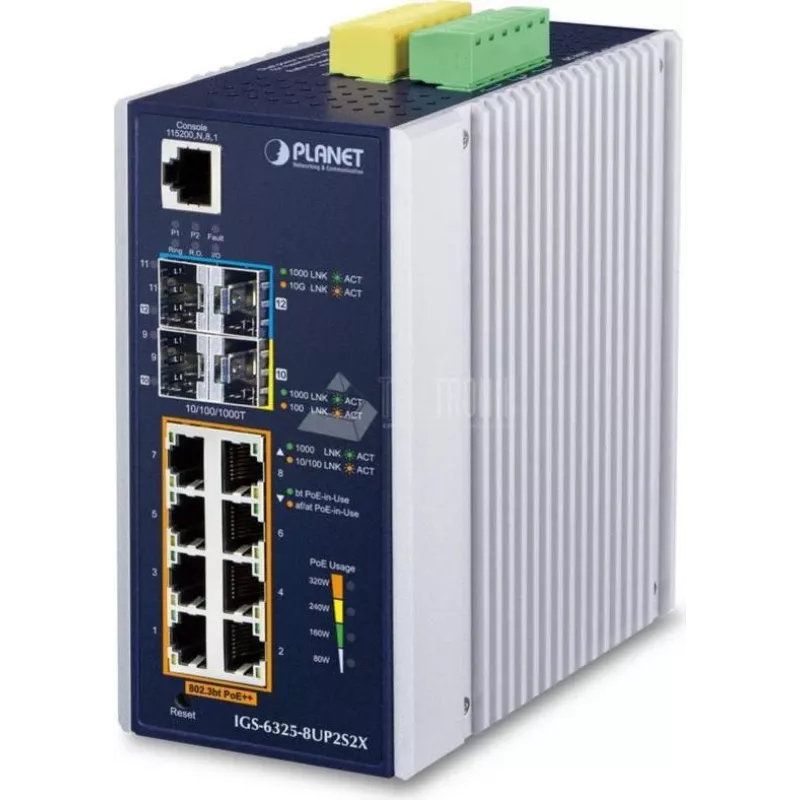

Der PLANET IGS-6325-8UP2S2X ist ein industrieller L3-managed Gigabit-Switch mit IP30-Schutzklasse, der über acht 10/100/1000BASE-T PoE++-Ports, zwei 10G-SFP+-Ports und zwei 1/2,5G-SFP-Ports in einem robusten Metallgehäuse verfügt. In Übereinstimmung mit IEEE 802.3bt und PoH-Technologien kann jeder PoE-Port über eine vieradrige Cat5e/6-Verkabelung bis zu 90–95 Watt liefern. Der Switch arbeitet in einem weiten Temperaturbereich (−40 bis 75 °C) und unterstützt DIN-Schienen- oder Wandmontage für industrielle Einsätze.

Vorteile

Das Gerät bietet leistungsstarke PoE++-Ausgangsmodi, darunter 90 W 802.3bt Typ 4, 95 W PoH/UPOE und einen vieradrigen Force-Modus, um eine breite Palette von Hochleistungs-PD-Geräten zu unterstützen. Es verfügt über Layer-3-IPv4/IPv6-Static-Routing und OSPFv2, schnelle Ringwiederherstellung (G.8032 ERPS), umfangreiche Layer-2-Funktionen, Modbus TCP für SCADA-Integration, IEEE-1588-Unterstützung und mehrere Managementschnittstellen (Web, Konsole, SNMPv3). Integrierte Alarm-, DI/DO- und Sicherheitsfunktionen (ACL, 802.1X, DHCP Snooping, IP Source Guard, DAI) erhöhen die Ausfallsicherheit in kritischen Netzwerken.

Geeignet für

• Stromversorgung und Anschluss von PoE-PTZ- und Hochleistungs-Überwachungskameras
• Industrielles Netzwerk-Backbone mit 10G-Uplinks
• PoE-betriebene Kiosks, Thin Clients, AIO-Terminals und Digital Signage
• Fabrikautomation mit SCADA/HMI-Integration über Modbus TCP
• Robuste Installationen im Außen-/Innenbereich, die eine DIN-Schienen- oder Wandmontage erfordern

Technische Spezifikationen

• Modell: PLANET IGS-6325-8UP2S2X (MPN: IGS-6325-8UP2S2X, EAN: 4711605284738)
• Ports: 8 × 10/100/1000BASE-T PoE++-Ports, 2 × 10G SFP+, 2 × 100/1000/2500BASE-X SFP
• PoE: IEEE 802.3bt / PoH, bis zu 90–95 W pro Port, mehrere Ausgangsmodi (90 W, 95 W PoH, 30 W End-Span, 30 W Mid-Span, 60 W Force)
• Switching-Kapazität: 60 Gbit/s
• Layer 3: IPv4/IPv6 Static-Routing, OSPFv2
• Management: Web-GUI, Konsole, Telnet, SNMPv3
• Industrielle Merkmale: IP30-Metallgehäuse, DIN-Schienen-/Wandmontage, Betriebstemperatur −40 bis 75 °C
• Sicherheit: ACL (L2–L4), 802.1X, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection
• Sonstiges: Modbus TCP, IEEE 1588, SFP-DDM-Diagnose, DI/DO-Alarm
• Gewicht und Farbe: 1,152 kg; Aluminium/Blau

Verwendung

Installieren Sie den Switch auf einer DIN-Schiene oder montieren Sie ihn an einer Wand in einem belüfteten Gehäuse. Verbinden Sie Cat5e/6-Kabel von den Endgeräten mit den RJ-45-PoE++-Ports und verwenden Sie geeignete SFP/SFP+-Transceiver für die Uplinks. Konfigurieren Sie VLANs, Layer-3-Routen oder OSPF über die Web-GUI, die Konsole oder SNMP-Management-Tools. Wählen Sie in den PoE-Einstellungen den gewünschten PoE-Ausgangsmodus pro Port aus, laden Sie Grundrisse hoch und aktivieren Sie die ONVIF-Erkennung, wenn Netzwerkkameras verwendet werden. Aktivieren Sie bei Bedarf PoE-Zeitpläne, Alive-Check und geplante Stromwiedereinschaltung zur Energieeinsparung und Gerätezuverlässigkeit.

Empfehlungen

Verwenden Sie für eine zuverlässige PoE-Übertragung Cat5e- oder Cat6-Kabel und überprüfen Sie die PD-Kompatibilität mit vieradrigen PoE-Modi. Konfigurieren Sie PoE-Zeitpläne und Alive-Check, um Ausfallzeiten und Energieverbrauch zu reduzieren, und aktivieren Sie SNMPv3 oder TLS/SSHv2 für sicheres Remote-Management.
