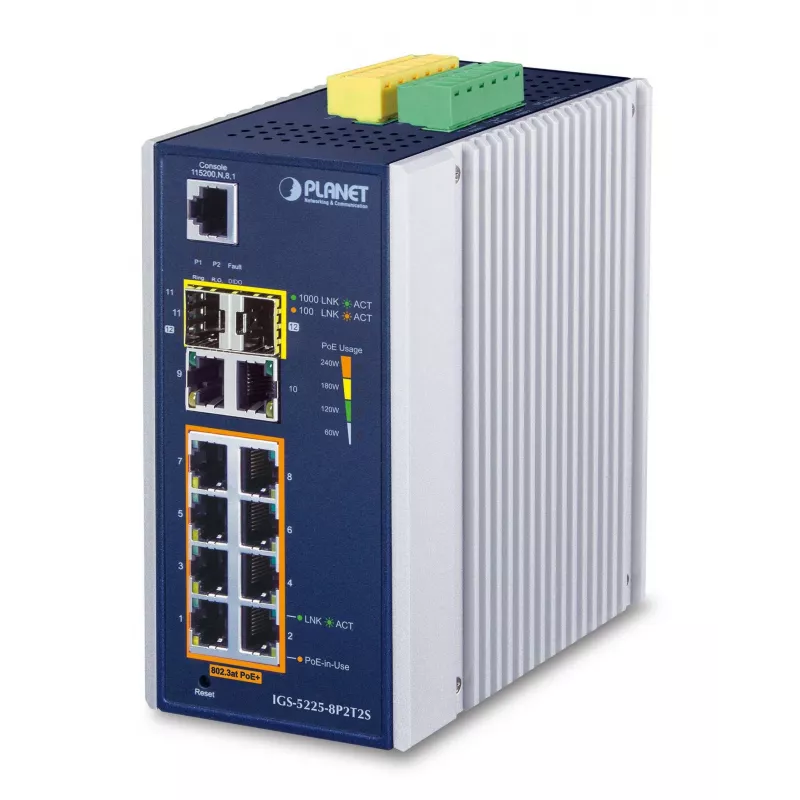

Managed L2+ Switch PLANET IGS-5225-8P2T2S

PLANET IGS-5225-8P2T2S ist ein verwalteter L2+ Gigabit-Ethernet-Switch mit 10 Ports und IEEE 802.3at PoE+-Unterstützung. Für industrielle Umgebungen konzipiert, verfügt er über ein IP30-Metallgehäuse, einen großen Betriebstemperaturbereich (-40 bis 75 °C), Hutschienen- oder Wandmontageoptionen und ein PoE-Gesamtbudget von 240 W. Der Switch bietet redundante Stromeingänge, erweiterte Ringwiederherstellung (ITU-T G.8032 ERPS), Layer-2-Vermittlung mit IPv4/IPv6-Software-VLAN-Routing und vier Mini-GBIC-SFP-Steckplätze für Glasfasererweiterung.

Vorteile

Der IGS-5225-8P2T2S kombiniert High-Power-PoE+ an acht Gigabit-RJ-45-Ports (bis zu 36 W pro Port) mit industrietauglichem Schutz gegen elektromagnetische Störungen und Überspannungen. Er bietet schnelle Ringwiederherstellung (ab 20 ms), Modbus TCP für SCADA-Integration, umfassende Layer-2-4-Sicherheits- und QoS-Funktionen, SFP-DDM-Unterstützung für Glasfaser-Diagnose sowie mehrere Verwaltungsschnittstellen wie Web, Konsole, Telnet und SNMPv3.

Geeignet für

• Industrielle Automatisierungsnetzwerke und Fabrikhallen
• IP-Videoüberwachung (PoE-Kameras, ONVIF-Geräteerkennung)
• Verkehrssteuerschränke und straßenseitige Installationen
• Unternehmens-Edge- und SMB-Netzwerke mit PoE- und Glasfaser-Uplinks
• SCADA-/HMI-Integration mit Modbus TCP

Wichtige Spezifikationen

• Modell: PLANET IGS-5225-8P2T2S
• Ports: 8 x 10/100/1000 PoE+ RJ-45, 2 x 10/100/1000 RJ-45, 2 x SFP (plus 4 Mini-GBIC-Steckplätze)
• PoE: IEEE 802.3at (PoE+), bis zu 36 W pro Port, PoE-Gesamtbudget 240 W
• Switching-Kapazität: 24 Gbit/s; MAC-Tabelle: 8.000 Einträge
• Montage: Hutschiene oder Wandmontage; GehäVerwendung: IP30-Metall
• Betriebstemperatur: -40 bis 75 °C
• Stromeingang: DC 48–56 V; redundante Stromversorgung unterstützt
• Layer-2+/Layer-3-Funktionen: VLAN, IPv4/IPv6-Software-VLAN-Routing, QoS, ACL, LACP, MSTP/RSTP
• Standards: IEEE 802.3/802.3u/802.3ab/802.3at/802.3af, IEEE 802.1Q/802.1X, IEEE 1588v2, ITU-T G.8032

Verwendung

Montieren Sie den Switch auf einer Hutschiene oder befestigen Sie ihn an der Wand und schließen Sie die DC 48–56 V-Stromversorgung an, wobei Sie bei Bedarf redundante Stromquellen sicherstellen. Verbinden Sie Netzwerkgeräte über Cat5e/6-Kabel mit den Gigabit-PoE-Ports für Strom und Daten und installieren Sie SFP-Module in den Mini-GBIC-Steckplätzen, wenn Glasfaser-Uplinks erforderlich sind. Konfigurieren Sie Netzwerkeinstellungen, VLANs, Sicherheitsrichtlinien, PoE-Zeitpläne und Modbus-TCP-Einstellungen über die integrierte Web-GUI, Konsole oder SNMP-Verwaltung. Verwenden Sie das ONVIF-Erkennungstool in der GUI, um IP-Kameras und andere ONVIF-Geräte zu lokalisieren und zu verwalten.

Empfehlungen

Für einen zuverlässigen Betrieb in industriellen Einsätzen sorgen Sie für redundante Stromeingänge, aktivieren Sie den redundanten Ring (G.8032) für kritische Pfade, planen Sie regelmäßiges PoE-Recycling für Kameras oder APs, um Abstürze zu vermeiden, und nutzen Sie PoE-Zeitpläne zur Energieeinsparung. Überwachen Sie SFP-DDM-Parameter und aktivieren Sie SNMP/SNMPv3-Alarme, um Benachrichtigungen bei Verbindungs-, Strom- oder Gerätefehlern zu erhalten.
