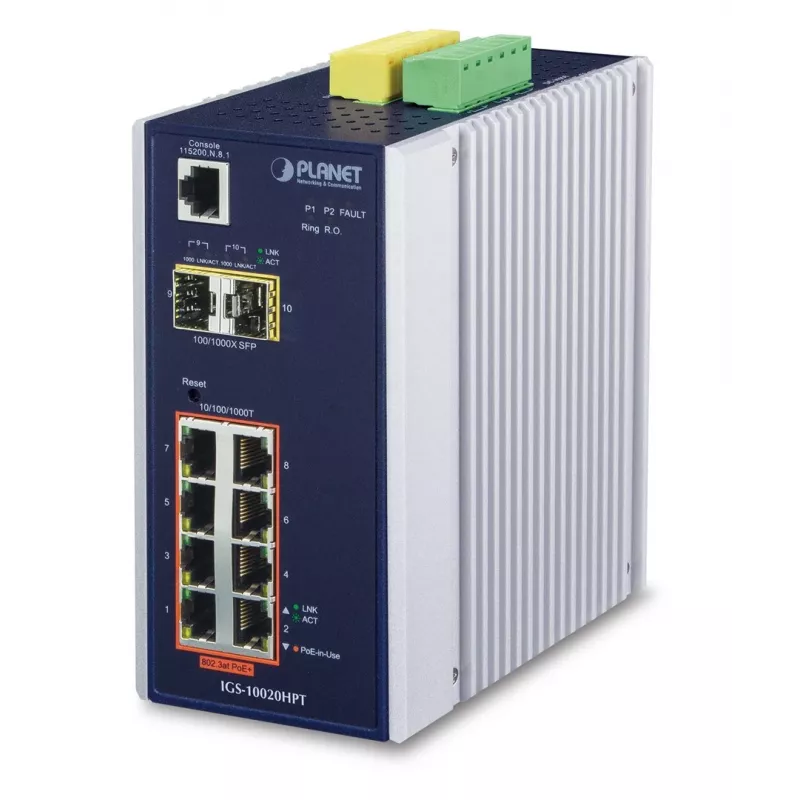

Managed L2+ Gigabit Ethernet Switch PLANET IGS-10020HPT

Der PLANET IGS-10020HPT ist ein verwalteter L2+ Gigabit Ethernet Switch mit acht 10/100/1000 Mbit/s RJ-45-Ports, die IEEE 802.3at PoE+ Stromversorgung und Daten über ein einziges Cat5E/6-Kabel bereitstellen. Untergebracht in einem IP30-Metallgehäuse, ist der Switch für industrielle Umgebungen mit weiten Betriebstemperaturen (−40 bis 75 °C), Hutschienen- oder Wandmontageoptionen sowie Überspannungs- und elektromagnetischer Störfestigkeit ausgelegt. Er unterstützt redundante Ringwiederherstellung, Layer-2-Switching-Funktionen und IPv4/IPv6-Software-VLAN-Routing, um sichere, flexible Netzwerkbereitstellungen für Überwachung, Transport und Fabrikautomation zu ermöglichen.

Vorteile

Der IGS-10020HPT kombiniert hohe PoE-Kapazität (bis zu 36 W pro Port bei einem Gesamtbudget von 240 W) mit industriellem mechanischen und elektrischen Schutz, schneller Fehlerbehebung (unter 50 ms in Ringtopologien) und fortschrittlichen Verwaltungsschnittstellen (Web, Konsole, Telnet, SNMPv3). Er verfügt über zwei Mini-GBIC-SFP-Steckplätze für Glasfaserverlängerung, SFP-DDM-Diagnose, Modbus-TCP-Unterstützung für SCADA-Integration und eine Reihe von PoE-Verwaltungsfunktionen – PD Alive Check, geplantes Power Recycling, PoE-Planung und Ereignisalarme – um den Wartungsaufwand zu reduzieren und die Betriebszeit zu verbessern.

Geeignet für

• IP-Videoüberwachungssysteme und Aufbau von Überwachungskameras
• Fahrzeugvernetzung und intelligente Transportsysteme (E‑Mark-konform)
• Industrielle Automatisierung und Fabriknetzwerke, integriert mit SCADA/HMI über Modbus TCP
• Wireless Access Point Backhaul und Netzwerkausrüstung für öffentliche Dienste

Wichtige technische Daten

• Modell: PLANET IGS-10020HPT (MPN: IGS-10020HPT, EAN: 4711213689116)
• Ports: 8 × Gigabit RJ-45 (10/100/1000 Mbit/s) mit IEEE 802.3at PoE+
• PoE-Leistung: bis zu 36 W pro Port, Gesamt-PoE-Budget 240 W
• Switching-Kapazität: 26 Gbit/s; MAC-Tabelle: 8.000 Einträge
• SFP: 2 × Mini-GBIC-Steckplätze (100BASE-FX / 1000BASE-SX/LX)
• Verwaltete Funktionen: VLAN (802.1Q, Q-in-Q), MSTP (802.1s), G.8032 ERPS, L2–L4 QoS, ACL, 802.1x
• Protokolle: IPv4/IPv6 Software-VLAN-Routing, SNMPv3, Modbus TCP, IEEE 1588-Unterstützung
• Montage und GehäVerwendung: IP30-Metallgehäuse; Hutschienen- oder Wandmontage; Betriebstemperatur −40 bis 75 °C
• Gewicht und Farbe: 1,684 kg; weiß/schwarz

Verwendung

Installieren Sie den Switch auf einer Hutschiene oder montieren Sie ihn an einer Wand in einem geeigneten Industrieschrank. Schließen Sie die Gleichstromquelle (12–48 V DC) an die redundanten Stromanschlüsse an; der interne Booster wandelt sie in die erforderlichen 52 V für IEEE 802.3at PoE+ ohne spezielle externe Netzteile um. Stecken Sie Cat5E/6-Kabel in die RJ-45-Ports, um sowohl Daten als auch PoE für Kameras, APs oder andere PDs bereitzustellen. Verwenden Sie die Web-GUI, Konsole oder SNMPv3 für die Erstkonfiguration: Legen Sie VLANs fest, aktivieren Sie den PoE-Zeitplan oder PD Alive Check, konfigurieren Sie die Modbus-TCP-Integration und fügen Sie SFP-Transceiver in den Mini-GBIC-Steckplätzen hinzu, wenn Glasfaserverbindungen erforderlich sind.

Empfehlungen

Für einen zuverlässigen Betrieb planen Sie die PoE-Leistungszuweisung so, dass das 240-W-Budget nicht überschritten wird, aktivieren Sie PD Alive Check und geplantes Power Recycling für kritische IP-Kameras oder APs und verwenden Sie redundante Ring- oder MSTP-Topologie für schnelles Failover. Nutzen Sie SFP-DDM zur Überwachung des Glasfaser-Transceiver-Status und aktivieren Sie SNMPv3/SSH für sicheres Remote-Management.
