GIGABYTE B760M GAMING X WIFI6E GEN5 Micro ATX Motherboard, LGA1700, B760, DDR5 bis 5600MHz, 4 DIMM, 2x PCIe 4.0 M.2, Wi‑Fi 6E, 2.5GbE

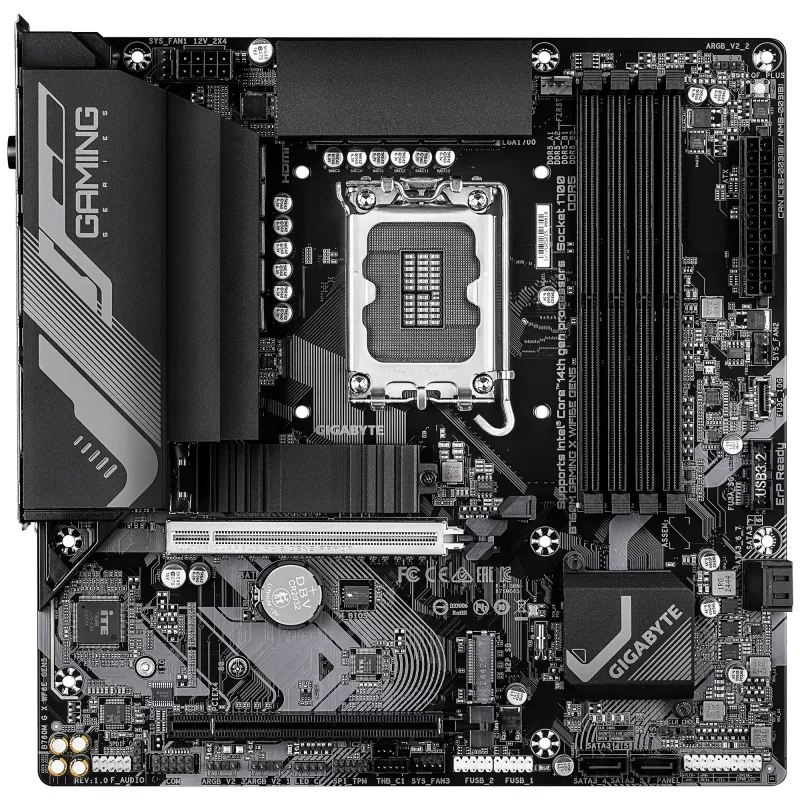

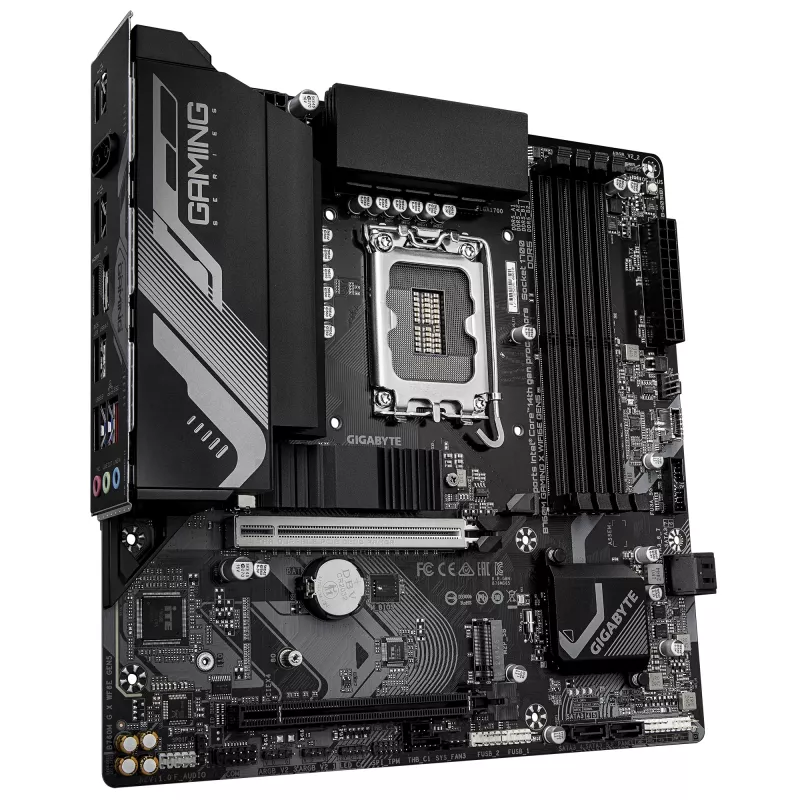

Das GIGABYTE B760M GAMING X WIFI6E GEN5 ist ein Micro-ATX-Mainboard für LGA1700 Intel-Prozessoren, basierend auf dem Intel B760-Chipsatz. Es unterstützt Intel Core der 12.–14. Generation und andere LGA1700-CPUs, vier DDR5-DIMM-Steckplätze bis zu 256 GB (bis zu 5600 MHz), zwei PCIe 4.0 x4 M.2-Anschlüsse, SATA III mit RAID-Unterstützung, Realtek 2.5GbE LAN und Wi‑Fi 6E-Konnektivität. Das Board verfügt über ein 8+1+1-Phasen-VRM-Design und thermische Schutzmaßnahmen, um leistungsstarkes Gaming, Content-Erstellung und allgemeine PC-Builds zu unterstützen.

Vorteile

Dieses Mainboard bietet PCIe-Gen5-fähige Designelemente, eine robuste Stromversorgung durch eine hybride 8+1+1-Phasen-VRM-Lösung und ein effizientes Wärmemanagement mit VRM Thermal Armor und M.2 Thermal Guard. Integriertes Wi‑Fi 6E und 2.5GbE LAN ermöglichen schnelle Netzwerkverbindungen, während vier DDR5-Steckplätze und XMP-Unterstützung hohe Speicherkapazität und -geschwindigkeiten bieten. Schnellinstallationsfunktionen wie EZ-Latch für den PCIe-Steckplatz und WIFI EZ-Plug vereinfachen den Zusammenbau und die Antenneneinrichtung.

Geeignet für

• Gaming-Builds, die kompaktes Micro-ATX-Format und hochfrequenten DDR5-Speicher erfordern
• Content-Ersteller und Streamer, die schnellen Speicher und zuverlässige Stromversorgung benötigen
• Leistungsstarke Allzweck-PCs mit Wi‑Fi 6E- und 2.5GbE-Netzwerk

Wichtige Spezifikationen

• Formfaktor: Micro ATX
• Chipsatz: Intel B760
• CPU-Sockel: LGA 1700 – unterstützt Intel Core der 12., 13., 14. Generation, Pentium und Celeron
• Speicher: 4 × DDR5-DIMM-Steckplätze, bis zu 256 GB, bis zu 5600 MHz, XMP-Unterstützung
• Erweiterung: 1 × PCIe x16 (PCIe 5.0-fähiges Design), EZ-Latch-Schnellverschluss
• Speicher: 2 × PCIe 4.0 x4 M.2-Anschlüsse, SATA III, RAID 0/1/5/10; bis zu 6 Speicherlaufwerke unterstützt
• Netzwerk: Realtek 2.5GbE LAN, Wi‑Fi 6E (802.11ax), Bluetooth 5.3
• Audio: Realtek ALC897, 7.1 Kanäle
• Stromversorgung & Kühlung: Hybrides 8+1+1-Phasen-VRM, VRM Thermal Armor, M.2 Thermal Guard
• BIOS: UEFI AMI 256 Mbit, ACPI 5.0, Clear-CMOS-Jumper

Verwendung

Installieren Sie das Mainboard in ein kompatibles Micro-ATX-Gehäuse und setzen Sie eine LGA1700-CPU gemäß CPU- und Mainboard-Handbuch ein. Bestücken Sie die DDR5-DIMM-Steckplätze wie im Mainboard-Handbuch empfohlen, um den Dual-Channel-Betrieb zu ermöglichen, und aktivieren Sie ggf. XMP im BIOS für die angegebenen Speichergeschwindigkeiten. Montieren Sie Speicherlaufwerke an den M.2-Sockeln oder SATA-Anschlüssen und schließen Sie Strom, Frontpanel-Anschlüsse und Kühlung an. Installieren Sie die Wi‑Fi-Antenne(n) mit dem WIFI EZ-Plug und lassen Sie den WIFI Compass die optimale Ausrichtung erkennen. Aktualisieren Sie das BIOS auf die neueste Version für beste CPU- und Speicherkompatibilität vor dem ersten Start.

Empfehlungen

Verwenden Sie hochwertige DDR5-Speichermodule, die auf der QVL-Liste stehen, für optimale Stabilität, sorgen Sie für ausreichenden Gehäuseluftstrom, um VRM- und M.2-Temperaturen niedrig zu halten, und aktualisieren Sie Treiber und BIOS für volle Kompatibilität mit Intel-CPUs der 12.–14. Generation und Wi‑Fi 6E-Funktionalität.
