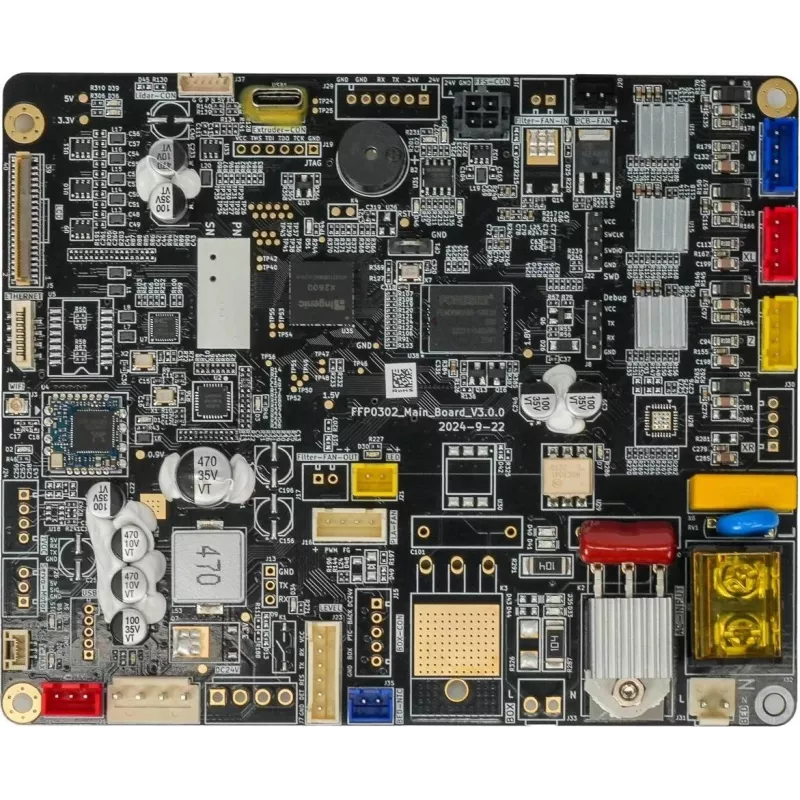

Mainboard für Flashforge 3D-Drucker, Modell AD5X (MPN 20004601001)

Ersatz-Mainboard AD5X, konzipiert für Flashforge 3D-Drucker. Diese Platine dient als primäre Steuereinheit, die die Druckerelektronik verwaltet, einschließlich Schrittmotortreiber, Heizungssteuerung, Sensoreingänge und Benutzerschnittstellen. Sie ist für die Reparatur oder Aufrüstung kompatibler Flashforge-Modelle vorgesehen, um die Druckerfunktionalität wiederherzustellen, Firmware- oder Hardwarefehler zu beheben und einen konsistenten Druckbetrieb aufrechtzuerhalten.

Vorteile

Das AD5X-Mainboard integriert zentrale Steuerfunktionen in einer einzigen, kompakten Einheit, um Diagnose und Reparatur zu vereinfachen. Es ermöglicht eine zuverlässige Steuerung von Bewegungs- und Temperatursystemen, bietet Standard-Schnittstellen für Displays und Sensoren und ist so gefertigt, dass es den elektrischen und mechanischen Anforderungen der kompatiblen Flashforge-Modelle entspricht. Ausgelegt für den direkten Austausch, reduziert es Ausfallzeiten und hilft, umfangreiche Verkabelungsänderungen zu vermeiden.

Geeignet für

• Reparatur von Flashforge 3D-Druckern mit ausgefallener Steuerelektronik
• Aufrüstung eines Druckers zum Austausch fehlerhafter oder veralteter Mainboard-Hardware
• Wiederherstellung von Druckern, die unregelmäßiges Verhalten von Motoren, Heizungen oder Sensoren zeigen
• Wartungsarbeiten, die eine nachweislich funktionsfähige Steuerplatine zur Fehlerisolierung erfordern

Technische Daten

• Funktion: Hauptsteuerplatine für Flashforge 3D-Drucker
• Schnittstellen: Anschlüsse für Schrittmotoren, Heizungen, Thermistoren/Temperatursensoren, Endschalter und Display/Schnittstelle
• Steuerung: Integrierte Motortreiberunterstützung für mehrachsige Schrittmotorsteuerung und PWM-Heizungsausgang
• Kompatibilität: Formfaktor und elektrische Anschlüsse passend zu kompatiblen Flashforge-Modellen
• Montage: Standard-Befestigungspunkte passend zum Originalen Druckergehäuse

Anwendung

Schalten Sie den Drucker aus und trennen Sie ihn vom Stromnetz, bevor Sie mit dem Austausch beginnen. Entfernen Sie die Druckerabdeckungen, um Zugang zum Original-Mainboard zu erhalten, dokumentieren oder fotografieren Sie die Kabelführung und Steckerpositionen, trennen Sie dann alle Kabelstränge und entfernen Sie die Befestigungsschrauben. Installieren Sie das AD5X-Mainboard in derselben Ausrichtung, befestigen Sie es mit den vorhandenen Befestigungspunkten und schließen Sie die Kabel gemäß der dokumentierten Positionen wieder an. Bringen Sie die Verkleidungen wieder an, schließen Sie das Stromnetz an und führen Sie eine erste Inbetriebnahme durch. Überprüfen Sie Sensorwerte, Motorbewegungen, Endschalterauslösung und Heizungssteuerung, bevor Sie mit dem Drucken beginnen. Aktualisieren oder flashen Sie bei Bedarf die kompatible Firmware gemäß den Anweisungen des Druckerherstellers.

Empfehlungen

Gehen Sie bei der Installation der Platine statiksicher vor und stellen Sie sicher, dass alle Anschlüsse vollständig eingerastet sind. Überprüfen Sie, ob Firmware und Konfiguration mit dem spezifischen Flashforge-Modell übereinstimmen, um Fehlkonfigurationen von Motordrehrichtungen, Thermistortypen oder Heizungsgrenzen zu vermeiden. Wenn Sie sich bei Firmware oder Verkabelung unsicher sind, konsultieren Sie die offizielle Servicedokumentation oder einen qualifizierten Techniker.
