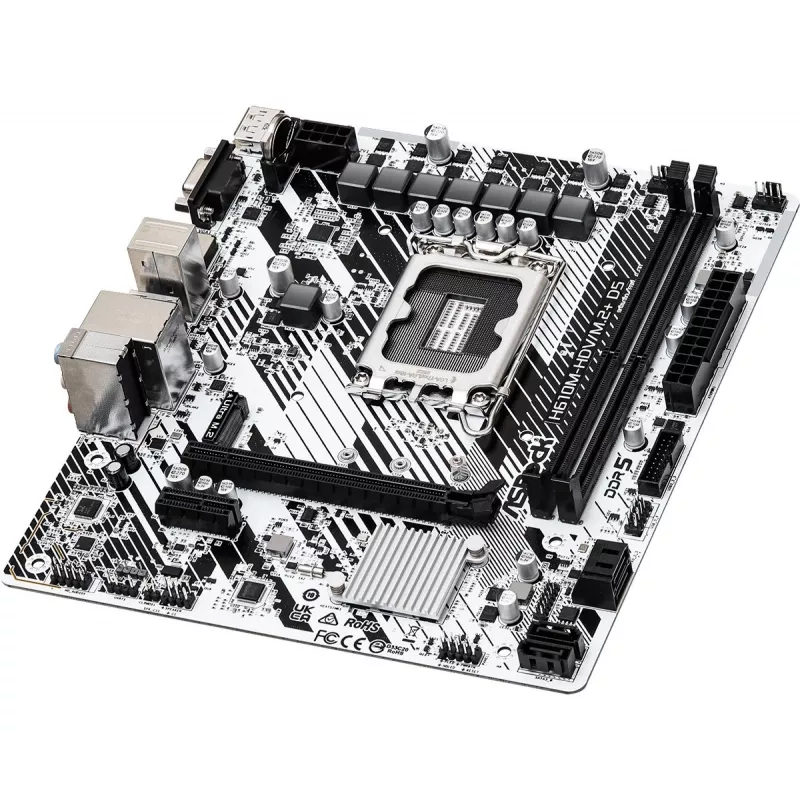

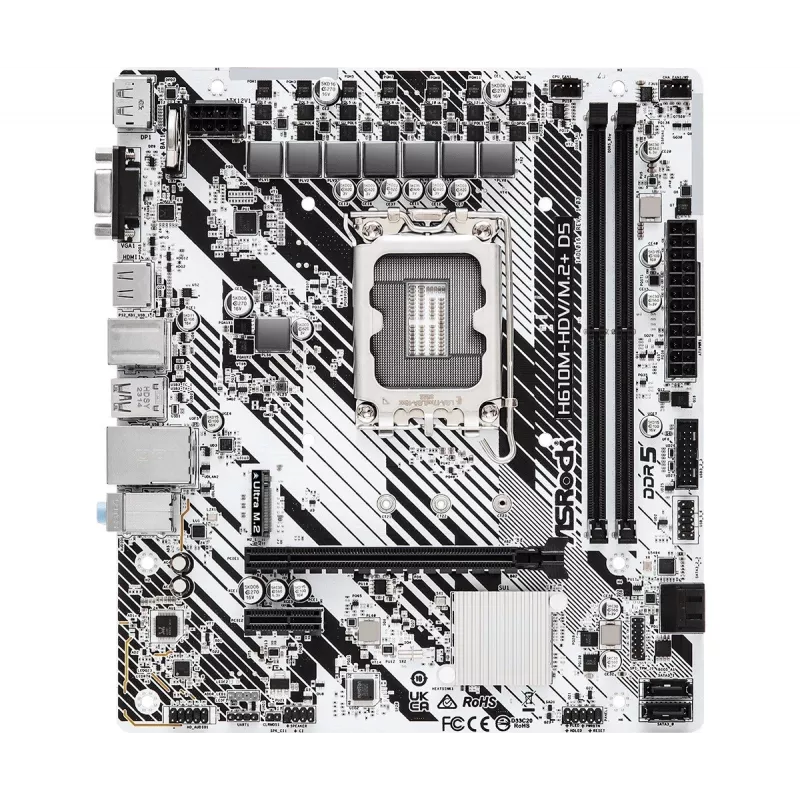

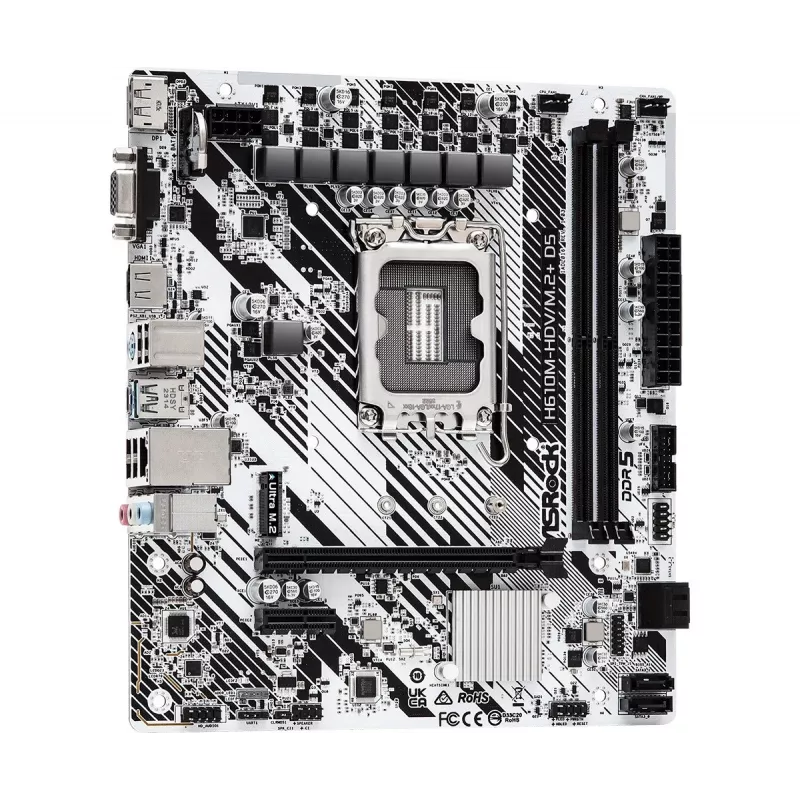

Mainboard ASRock H610M-HDV/M.2+ D5 — Intel H610, LGA 1700, microATX, 2× DDR5 DIMM, M.2, HDMI 2.1, DP 1.4

Das ASRock H610M-HDV/M.2+ D5 ist ein micro ATX Mainboard für Intel LGA 1700 Prozessoren und unterstützt DDR5-SDRAM mit bis zu 96 GB. Es bietet eine kompakte Plattform mit SATA III-Speicher, Gigabit Ethernet und mehreren Anzeigeausgängen und verfügt über einen M.2 PCIe Gen3 x4 Slot für schnellen NVMe-Speicher. Das Board bietet außerdem ein stabiles 6+1+1-Phasendesign für die Stromversorgung sowie USB 3.2 Gen1 Type-C auf der Rückseite.

Vorteile

Das 6+1+1-Phasendesign sorgt für eine gleichmäßige und stabile Stromversorgung der CPU und damit für konstante Leistung. Ein adressierbarer POLYCHROME RGB-Header ermöglicht die Synchronisierung kompatibler LED-Streifen und Lüfter für anpassbare Beleuchtung. Ultra M.2 (PCIe Gen3 x4) unterstützt Übertragungsraten von bis zu 32 Gb/s für NVMe-Laufwerke, während USB 3.2 Gen1 Type-C eine reversible Verbindung mit bis zu 5 Gbps bietet. Drei Grafikausgänge auf der Rückseite (D-Sub, DisplayPort und HDMI) sowie HDMI 4K@60Hz-Unterstützung bieten flexible Video-Konnektivität. Der ASRock Auto Driver Installer enthält einen vorinstallierten LAN-Treiber, um die erste Treiberinstallation zu vereinfachen.

Geeignet für

• Komakte Desktop-Builds mit Intel LGA 1700 CPUs
• Systeme, die DDR5-Speicher mit bis zu 96 GB benötigen
• Stk. mit NVMe-Speicher über M.2 PCIe Gen3 x4
• Heim- oder Bürorechner mit Bedarf an Gigabit Ethernet
• Setups, die mehrere Anzeigeausgänge einschließlich 4K@60Hz erfordern

Wichtige Spezifikationen

• Formfaktor: Micro ATX
• Chipsatz: Intel H610
• Prozessorsockel: LGA 1700
• Speicher: 2 × DDR5-Slots, bis zu 96 GB
• Erweiterung: 1 × PCIe x1 (Gen3)
• Speicher: SATA III-Anschlüsse und Ultra M.2 (PCIe Gen3 x4, bis zu 32 Gb/s)
• USB: USB 3.2 Gen1 Type-C (bis zu 5 Gbps)
• Netzwerk: Gigabit Ethernet (LAN-Treiber vorinstalliert für Auto Driver Installer)

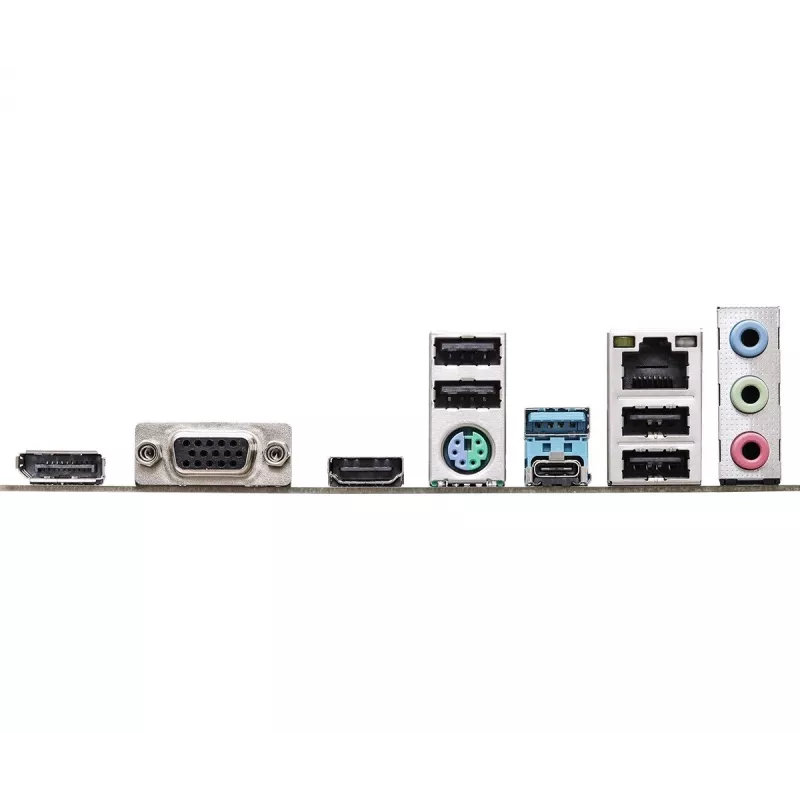

• Videoausgänge: D-Sub, DisplayPort, HDMI (HDMI 4K@60Hz)

Verwendung

Installieren Sie das Mainboard in ein kompatibles micro ATX-Gehäuse und montieren Sie eine LGA 1700 CPU mit einem geeigneten Kühler. Bestücken Sie ein oder zwei DDR5-DIMMs bis zur unterstützten Kapazität, schließen Sie SATA-Laufwerke an und/oder installieren Sie eine M.2 NVMe SSD in den Ultra M.2 Slot. Verbinden Sie die Stromversorgung, die Anschlüsse des Frontpanels und die rückseitigen I/O-Geräte. Verwenden Sie den POLYCHROME RGB-Header, um unterstütztes RGB-Zubehör anzuschließen und zu synchronisieren. Führen Sie beim ersten Start das Auto Driver Installer-Dienstprogramm aus: Installieren Sie das Dienstprogramm, aktualisieren Sie die erforderlichen Treiber und schließen Sie die Einrichtung ab.

Empfehlungen

Für einen stabilen Betrieb verwenden Sie hochwertige 80 PLUS-Netzteile und von ASRock als kompatibel gelistete DDR5-Speichermodule. Stellen Sie sicher, dass der CPU-Kühler einen ausreichenden Kontakt für LGA 1700 bietet, und halten Sie das BIOS auf dem neuesten Stand, um die neuesten CPUs und Speicherprofile zu unterstützen.
