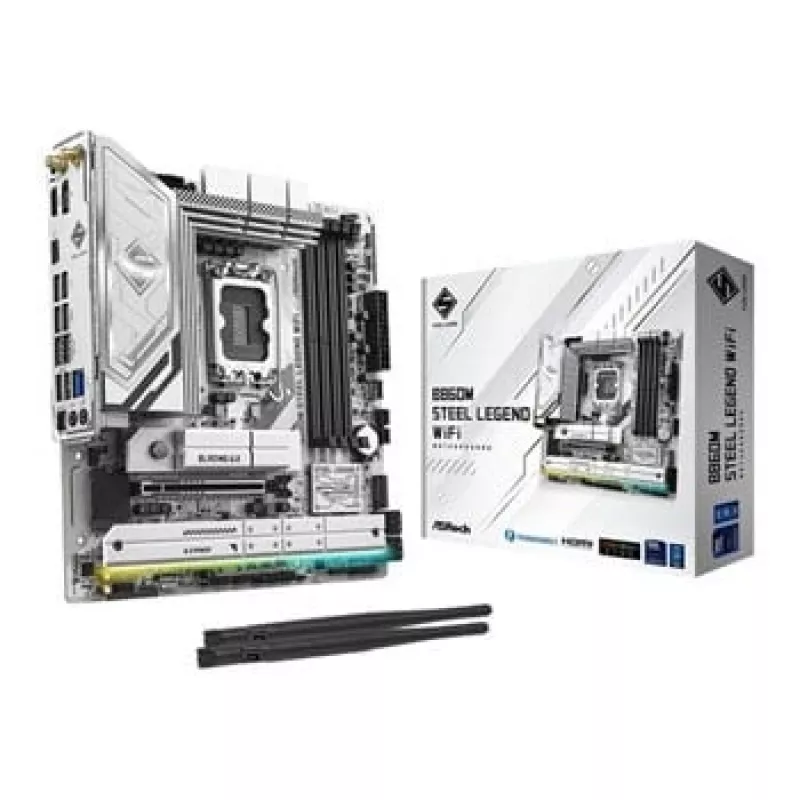

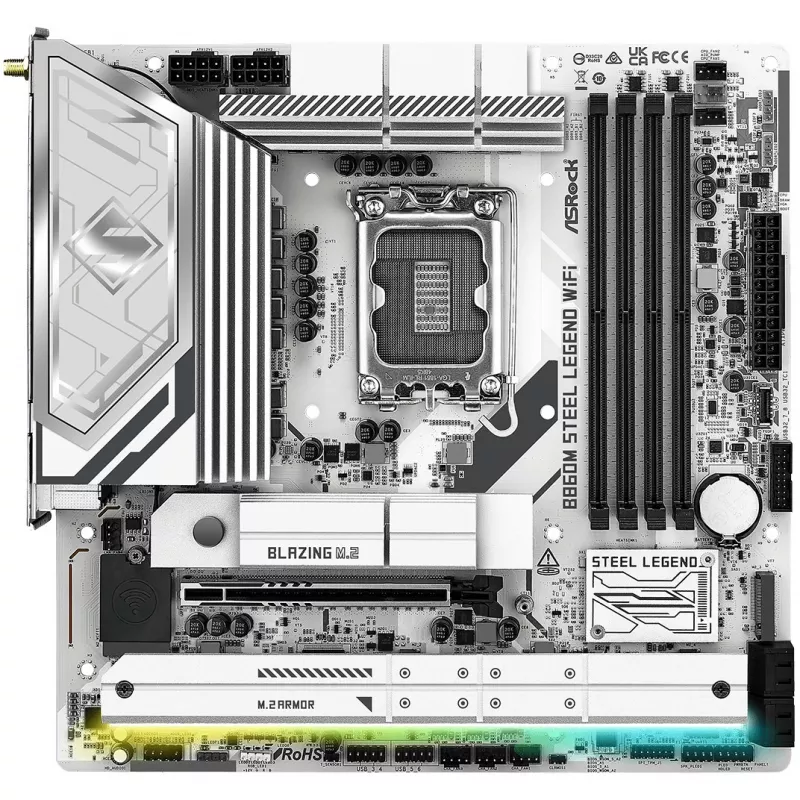

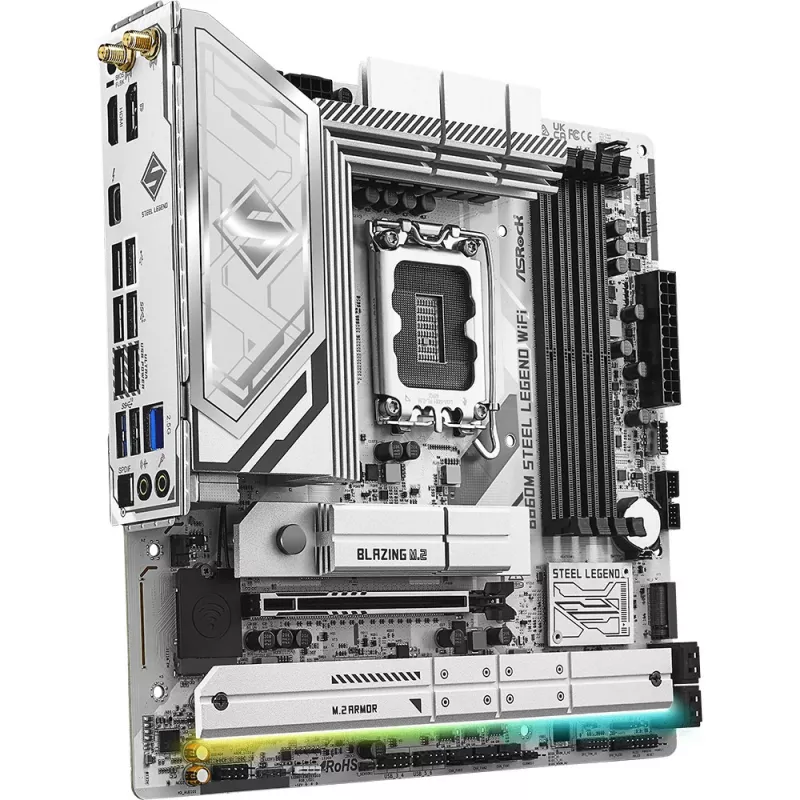

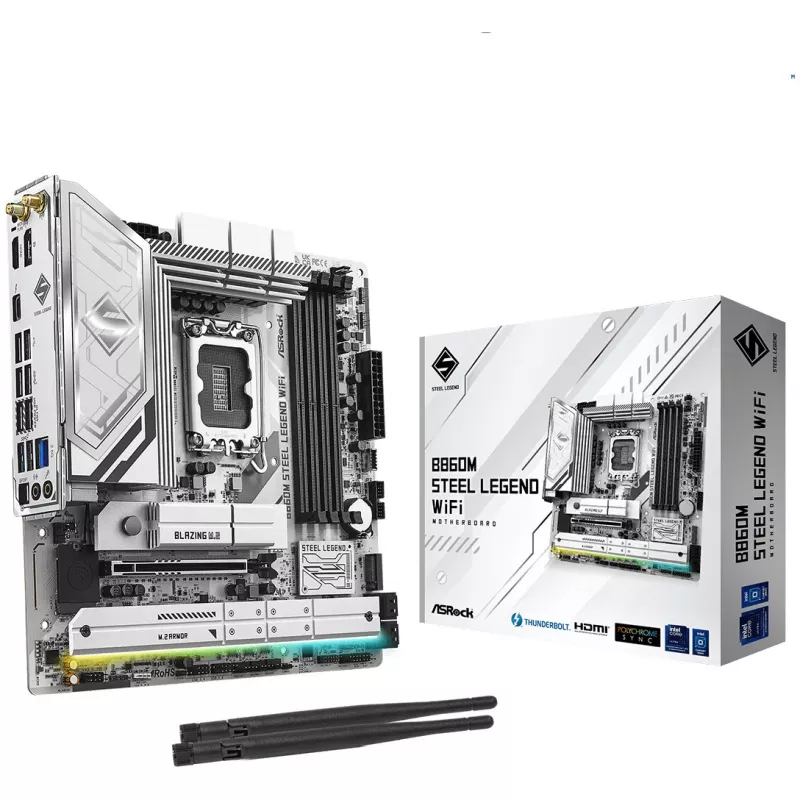

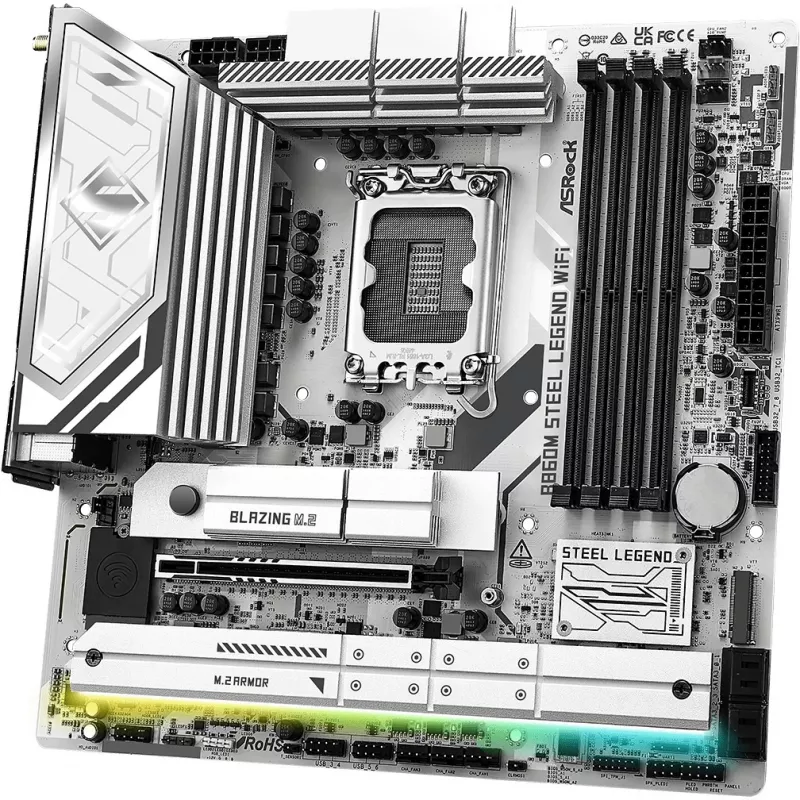

Mainboard ASRock B860M Steel Legend WiFi — Intel B860, LGA 1851, micro‑ATX, DDR5, 4 DIMM, Wi‑Fi 6E, 2.5GbE

Steel Legend ist eine Mainboard-Serie, die auf Langlebigkeit und praktische Ästhetik ausgelegt ist und robuste Materialien mit Mainstream-Funktionen für Alltagsnutzer und Enthusiasten verbindet. Das Board verfügt über eine 2oz-Kupfer-PCB für verbesserte thermische Leistung, Unterstützung für DDR5-Speicherprofile XMP und EXPO, PCIe Gen5 Blazing M.2 für SSDs der nächsten Generation, einen vergrößerten Aluminium-M.2-Kühlkörper mit Anti-Drop-Schraube und einen werkzeuglosen M.2-Installationsmechanismus, integriertes Wi‑Fi 6E, Thunderbolt 4 Typ‑C, 2.5 Gb/s LAN sowie integrierte RGB-Steuerung, kompatibel mit Polychrome RGB und SignalRGB.

Vorteile

Die inneren 2oz-Kupferlagen senken die Betriebstemperatur und verbessern die Energieeffizienz beim Übertakten. Die Unterstützung für DDR5 XMP und AMD EXPO macht das Übertakten des Arbeitsspeichers mit kompatiblen Modulen einfach. PCIe Gen5 Blazing M.2 verdoppelt die Bandbreite gegenüber der vorherigen Generation, um ultraschnelle SSDs zu unterstützen. Vergrößerte Aluminium-M.2-Kühlkörper, eine Anti-Drop-Schraube und ein auf DIY ausgerichtetes werkzeugloses Design vereinfachen die Installation und erhöhen die thermische Stabilität. Das integrierte Wi‑Fi 6E, Thunderbolt 4 Typ‑C und 2.5 Gb/s LAN bieten moderne Anschlussoptionen, während integrierte RGB-Header und die SignalRGB/Polychrome-Kompatibilität eine einheitliche Lichtsteuerung ermöglichen.

Wichtige Spezifikationen

• CPU-Sockel: Intel LGA 1851 (Intel® Core™ Ultra Prozessoren, Serie 2)
• Chipsatz: Intel B860 (micro ATX)
• Stromversorgung: 12+1+1+1+1 Leistungsphasen mit 80A SPS für VCore+GT+SA
• Speicher: 4 × DDR5-DIMM-Steckplätze, Dual-Channel, bis zu 8666+ MHz (OC), maximal 256 GB
• M.2-Steckplätze: 1 × Blazing M.2 (PCIe Gen5 x4), 3 × Hyper M.2 (PCIe Gen4 x4)
• SATA: 4 × SATA3-Ports
• PCIe: 1 × verstärkter Stahlsteckplatz PCIe 5.0 x16 (PCIe 5.0 ready)
• Grafikausgänge: 1 × HDMI, 1 × DisplayPort, 1 × Thunderbolt™ 4 Typ‑C

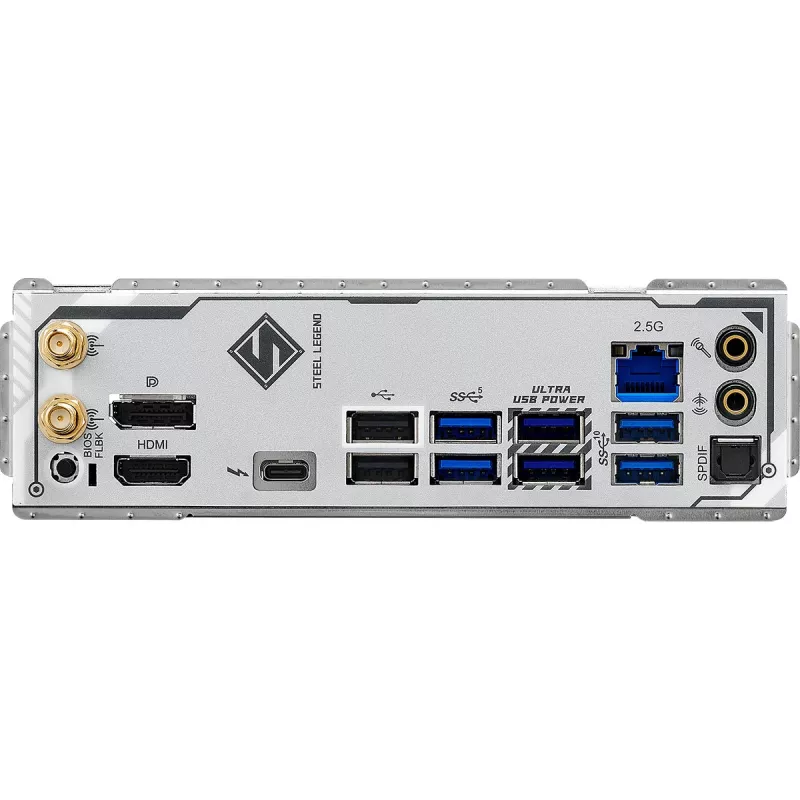

• Rückseitiges I/O: 1 × Thunderbolt™ 4 Typ‑C, 3 × USB 3.2 Gen2 (2 hinten, 1 vorne Typ‑C), 6 × USB 3.2 Gen1 (4 hinten, 2 vorne), 6 × USB 2.0 (2 hinten, 4 vorne)
• LAN: Realtek 2.5 Gb/s Ethernet
• Drahtlos: 802.11axe Wi‑Fi 6E + Bluetooth
• Audio: Realtek ALC1220 7.1 CH HD Audio Codec mit Nahimic-Audio
• BIOS: UEFI AMI 256 Mbit, unterstützt BIOS Flashback
• Speicherunterstützung: SATA III RAID, HDD- & SSD-M.2-Unterstützung, M.2-Unterkühlkörper enthalten

Verwendung

Installieren Sie das Mainboard in einem kompatiblen micro-ATX-Gehäuse und montieren Sie einen Intel Core Ultra Series 2 Prozessor in den LGA1851-Sockel, indem Sie die üblichen CPU-Installationsschritte befolgen. Setzen Sie DDR5-Speichermodule in die DIMM-Steckplätze ein und aktivieren Sie im BIOS Intel® XMP oder AMD EXPO Profile, wenn Sie unterstützte Module verwenden, um getestete Übertaktungseinstellungen anzuwenden. Für NVMe-Speicher verwenden Sie den Blazing-M.2-Slot für PCIe Gen5 SSDs oder die Hyper-M.2-Slots für Gen4-Laufwerke; der werkzeuglose M.2-Kühlkörper und die Anti-Drop-Schraube vereinfachen die M.2-Installation. Schließen Sie Speichergeräte nach Bedarf an SATA-Ports an, verbinden Sie die Stromanschlüsse vom Netzteil und konfigurieren Sie BIOS-Einstellungen wie Boot-Reihenfolge, Energieverwaltung und thermische Überwachung. Verwenden Sie das integrierte Wi‑Fi oder Ethernet für die Netzwerkeinrichtung und schließen Sie Displays über HDMI, DisplayPort oder Thunderbolt 4 Typ‑C an. Steuern Sie die RGB-Beleuchtung über Polychrome RGB oder SignalRGB, nachdem Sie kompatible LED-Geräte an die integrierten Header angeschlossen haben.
