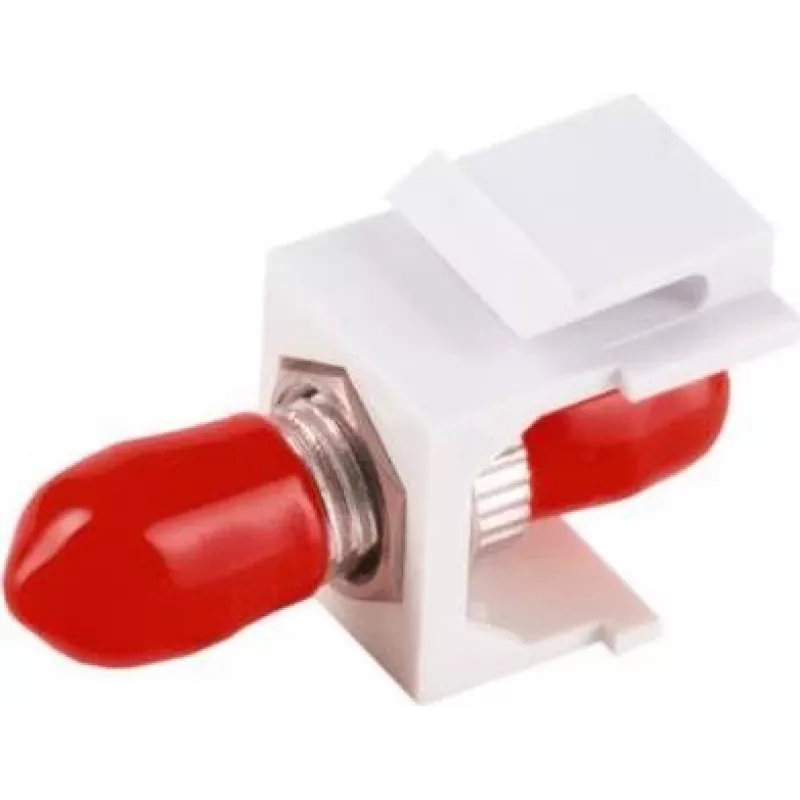

LWL-Keystone-Steckverbinder ShiverPeaks 08-10221 ST–ST Simplex Multimode (MM) Rot

Der ShiverPeaks LWL-Keystone-Steckverbinder 08-10221 ist ein ST-ST-Simplex-Multimode-(MM)-Inline-Adapter in Rot, konzipiert für die Montage in Keystone-Wanddosen oder Patchpanels. Er bietet ST-Ferrule-Anschlüsse an beiden Enden und ermöglicht so eine Einzelfaser-Simplex-Verbindung, die ein einfaches Zusammenstecken mit Geräten oder Patchkabeln mit ST-Schnittstelle erlaubt. Das Keystone-Gehäuse vereinfacht die Montage in genormten Keystone-Öffnungen und unterstützt Multimode-LAN-Verkabelung, Telekommunikations-Patching sowie Daten- oder Audio/Video-Übertragung über kurze Distanzen, wo ein ST-Steckverbinder in Keystone-Ausführung benötigt wird.

Vorteile

Das Keystone-Format ermöglicht eine problemlose Einrastmontage in Wanddosen und Patchpanels ohne zusätzliche Adapter. Die ST-ST-Simplex-Ferrulen bieten eine direkte, kodierte Bajonettkupplung, die mit bestehender und aktueller Multimode-Faser-Patch-Hardware weitgehend kompatibel ist. Die rote Farbe sorgt für eine eindeutige visuelle Kennzeichnung zur Unterscheidung von Fasertypen oder Netzwerken und hilft, Steckfehler in Installationen mit mehreren Leitungen zu reduzieren. Die Inline-Bauweise minimiert den Kabelballast an der Verbindungsstelle und bewahrt die Faserausrichtung für eine zuverlässige Signalübertragung über kurze Multimode-Strecken.

Geeignet für

• Multimode-LAN-Verkabelung und Campus-Backbone-Verteilung
• Kurzstrecken-Telekommunikations- und Netzwerkgeräteverbindungen
• Audio-/Videoübertragung für lokale AV-Racks und Studios
• Keystone-Wanddosen- oder Patchpanel-Installationen, die ST-Schnittstellen erfordern

Technische Spezifikationen

• Steckverbindertyp: ST-auf-ST-Duplex-ähnlicher Simplex-Inline-Adapter (Einzelfaser-Simplex)
• Fasermodus: Multimode (MM)
• Bauform: Keystone-Gehäuse zur Einrastmontage in Wanddosen oder Patchpanels
• Ferrule/Schliff: Keramikferrule für ST-Kupplung (ST-Bajonett)
• Farbe: Rot zur visuellen Kennzeichnung
• Einsatzbereich: Kurzstrecken-Patching und Verbindungen innerhalb von Gebäuden

Verwendung

Drücken Sie den Keystone-Steckverbinder in eine passende Keystone-Öffnung, bis er einrastet. Stellen Sie sicher, dass das Modul fest in der Dose oder im Panel sitzt. Verbinden Sie ein ST-konfektioniertes Multimode-Patchkabel oder einen Geräteanschluss durch Ausrichten der kodierten Bajonettferrule und Einrasten der Drehverriegelung, bis die Ferrule sitzt. Bei Inline-Anwendungen verlegen Sie die angeschlossene Faser nur mit leichten Biegungen und vermeiden Sie enge Radien; sorgen Sie an beiden Enden für eine angemessene Zugentlastung, um mechanische Belastungen der Faser zu verhindern. Überprüfen Sie die Endflächen und reinigen Sie sie mit geeigneten Faserreinigungswerkzeugen vor dem Zusammenstecken, um Einfügedämpfung und Reflexionen zu minimieren.

Empfehlungen

Verwenden Sie diesen ST-ST-Multimode-Keystone-Steckverbinder für kurze Multimode-Verbindungen und Patching; überprüfen Sie die Sauberkeit der Steckverbinder und verwenden Sie passende Multimode-Fasertypen (z. B. OM1/OM2/OM3), um die erwartete Leistung zu erhalten. Vermeiden Sie übermäßige mechanische Beanspruchung und schützen Sie installierte Steckverbinder in staubfreien Keystone-Platten oder abgedeckten Panels, wenn sie nicht in Gebrauch sind.
