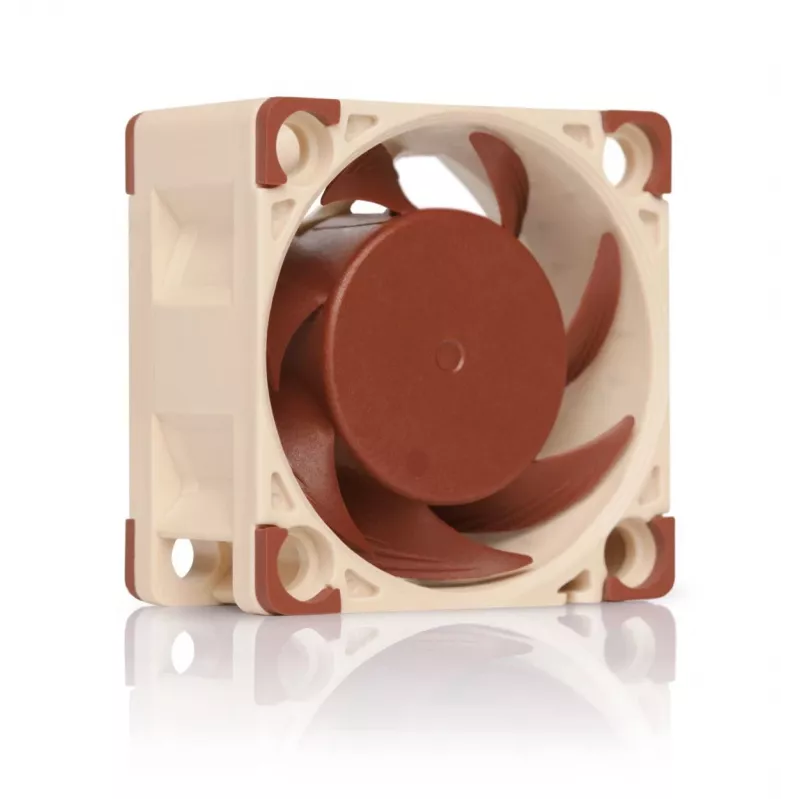

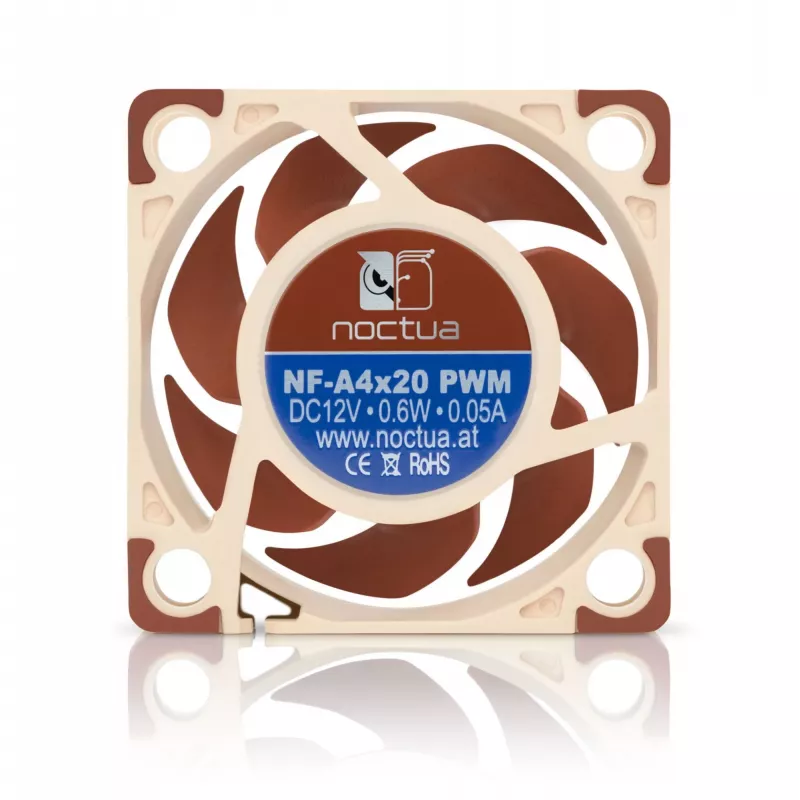

Lüfter Noctua NF-A4x20 PWM 40 mm, 4-Pin-PWM, 5–12 V, 1200–5000 U/min, 9,4 m³/h, 14,9 dB, 32×32 mm Montage

Der Noctua NF-A4x20 PWM ist ein kompakter 40x20-mm-Premiumlüfter, der für effiziente Kühlung in platzbeschränkten Anwendungen mit hohem Strömungswiderstand entwickelt wurde. Er verfügt über ein fortschrittliches aerodynamisches Design mit Strömungskanälen (Flow Acceleration Channels) und dem AAO-Rahmen von Noctua, um die Luftstromeffizienz zu verbessern und Geräusche zu reduzieren. Das PWM-Modell verwendet den speziell von Noctua entwickelten NE-FD1 PWM-IC mit Smooth Commutation Drive (SCD) für eine leise automatische Drehzahlregelung und wird mit einem Low-Noise-Adapter und einem OmniJoin™-Adapterset für flexible Anschlussmöglichkeiten geliefert. Der Lüfter bietet einen großen Drehzahlbereich (1200–5000 U/min), hohen statischen Druck und umfangreiche Verkabelungsoptionen und wird durch eine 6-jährige Herstellergarantie abgesichert.

Vorteile

Der NF-A4x20 kombiniert optimierte Flügel- und Rahmeneigenschaften wie Strömungskanäle, gestuftes Einlaufdesign und Mikrostrukturen auf der Innenfläche, um die Effizienz zu steigern und Wirbel- sowie Einlaufgeräusche zu senken. Sein AAO-Rahmen integriert weiche Antivibrationspads zur Reduzierung der Vibrationsübertragung und erhält gleichzeitig die Kompatibilität mit Standard-Montagesystemen. Das verfeinerte SSO2-Lager verbessert Stabilisierung, Präzision und Haltbarkeit, und der NE-FD1 PWM-IC mit SCD reduziert PWM-Schaltgeräusche für einen leiseren Betrieb bei niedrigen Drehzahlen. Der mitgelieferte Low-Noise-Adapter, das OmniJoin™-Adapterset, ummantelte Kabel und Y-Verteiler bieten flexible Installationsmöglichkeiten.

Geeignet für

• Kompakte Computergehäuse und Small-Form-Factor (SFF)-Systeme
• Kühlung von Kühlkörpern und dichten Radiatoren mit hohem Luftstromwiderstand
• Eingebettete Systeme, Netzwerkgeräte und proprietäre Lüfteranschlüsse bei Geräten mit 40-mm-Lüftern

Technische Daten

• Größe: 40 x 20 mm
• Drehzahlbereich: 1200–5000 U/min (max.), L.N.A. begrenzt max. auf 4400 U/min
• Luftstrom: 9,4 m³/h (typisch, Herstellerangabe)
• Statischer Druck: ca. 1,75–2,26 mmH2O (Herstellerangabe)
• Spannung: kompatibel mit 5–12 V Systemen
• Anschluss: 4-Pin-PWM; inklusive OmniJoin™-Adapterset und 4-Pin-Y-Kabel
• Verkabelung: 20 cm Hauptkabel, 30 cm Verlängerung, alles ummantelt
• Lager: SSO2
• Farbe: Beige / Braun
• Garantie: 6 Jahre; MTTF >150.000 h

Verwendung

Installieren Sie den NF-A4x20 PWM in Ihrem Gerät über die Standard-Montagebohrungen oder kompatible Lüfterklammern auf Kühlkörpern. Schließen Sie den 4-Pin-PWM-Stecker an einen PWM-Header auf dem Mainboard oder Controller an, um eine automatische Drehzahlregelung zu ermöglichen; alternativ nutzen Sie die OmniJoin™-Adapter, um den Lüfter an proprietäre Lüfteranschlüsse anzuschließen, nachdem Sie die mitgelieferten Scotchlok™-Verbinder am Originalkabel angebracht haben. Verwenden Sie das beiliegende Verlängerungskabel oder den Y-Verteiler nach Bedarf, um Header zu erreichen oder einen zweiten Lüfter über dasselbe PWM-Signal zu steuern. Setzen Sie den Low-Noise-Adapter ein, wenn Sie die maximale Drehzahl auf 4400 U/min begrenzen oder den Lüfter mit dieser festen Drehzahl betreiben möchten.

Empfehlungen

Für optimale Leistung in Umgebungen mit eingeschränktem Luftstrom richten Sie den Lüfter so aus, dass das gestufte Einlaufdesign zur Ansaugseite zeigt, und sorgen Sie für eine sichere Montage mit den integrierten Antivibrationspads. Nutzen Sie die PWM-Steuerung für eine automatische Drehzahlanpassung und setzen Sie den L.N.A. ein, wenn eine niedrigere maximale Drehzahl gewünscht ist.
